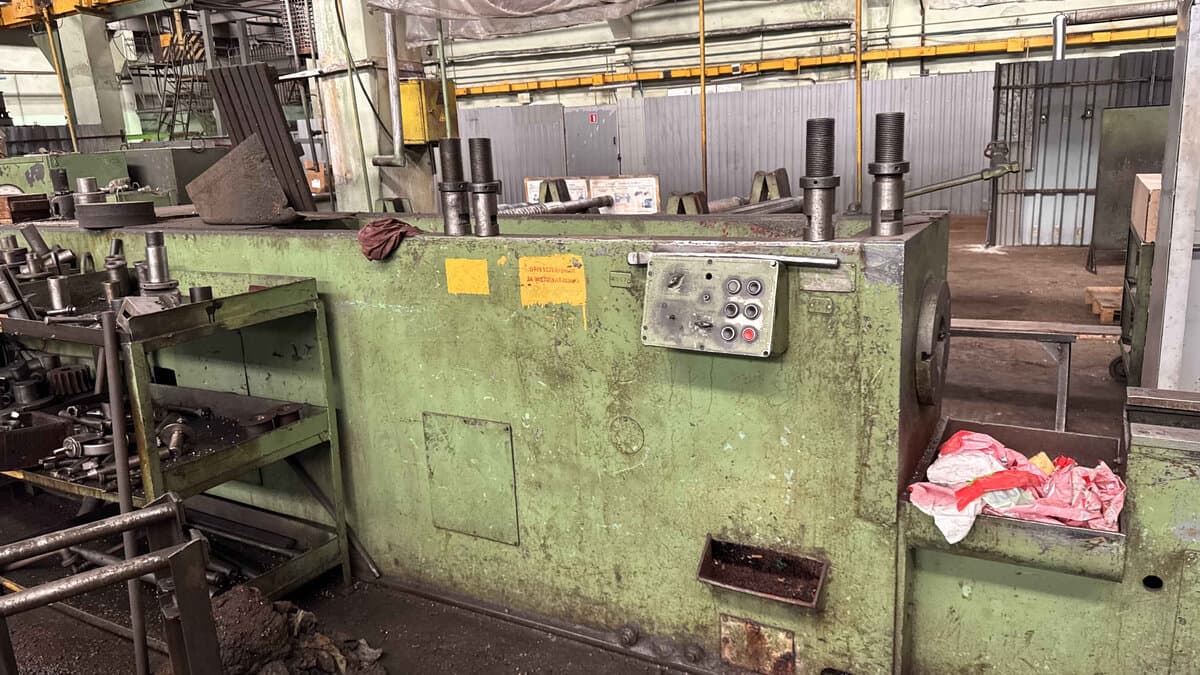

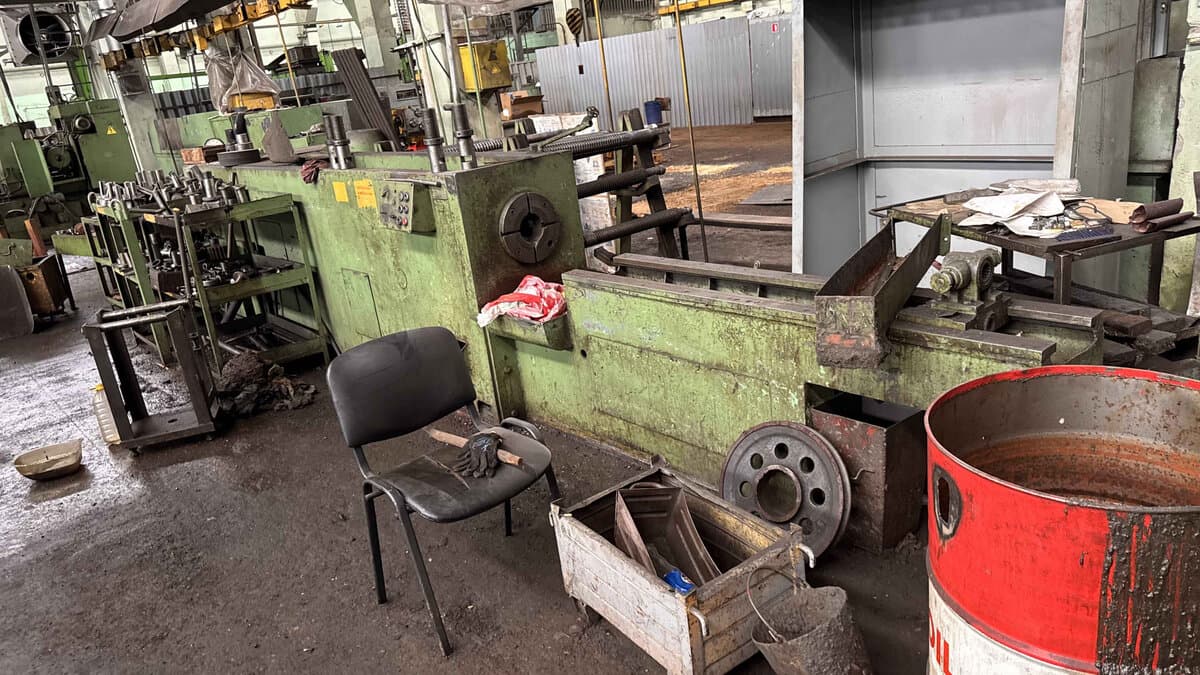

Станок горизонтально-протяжной 7А520
Станок горизонтально-протяжной 7А520- характеристики и технические данные
| Артикул | 50211 |
|---|---|
| Модель | 7А520 |
| Тип | Станок горизонтально-протяжной |
| Наименование | Станок горизонтально-протяжной 7А520, Станок протяжной 7А520 |
| Номинальное тяговое усилие | 98,1 кН / 10 тонн |
| Максимальное тяговое усилие | 157–200 кН / 16–20 тонн |
| Максимальная длина рабочего хода салазок | 1250–1600 мм |
| Максимальная длина протягивания | 1000 мм |
| Диаметр обрабатываемого отверстия | 20–80 мм |
| Скорость рабочего хода | 2–11,5 м/мин |
| Скорость обратного хода | до 20 м/мин |
| Мощность главного двигателя | 18,5–22 кВт |
| Размер рабочей поверхности стола | 600 x 450 мм |
| Габаритные размеры | 5700 x 2065 x 1650 мм |
| Масса | 7600 кг |
Горизонтально-протяжной станок модели 7А520 предназначен для выполнения операций прецизионной обработки внутренних сквозных поверхностей различной конфигурации, включая круглые, шлицевые, многогранные отверстия и шпоночные пазы. Этот металлорежущий станок обеспечивает номинальное тяговое усилие 98,1 кН / 10 тонн и максимальное тяговое усилие 157–200 кН / 16–20 тонн, что гарантирует высокую точность и чистоту профиля деталей, жестко базируемых на опорной рабочей поверхности стола с размерами 600 x 450 мм.
Многолезвийный режущий инструмент закрепляется в автоматическом патроне салазок, которые совершают максимальную длину рабочего хода до 1250–1600 мм с регулируемой скоростью рабочего хода 2–11,5 м/мин. Главный двигатель мощностью 18,5–22 кВт через гидравлическую систему передает необходимое силовое воздействие для калибрования отверстий в диапазоне диаметров 20–80 мм при максимальной длине протягивания до 1000 мм, а для сокращения вспомогательного времени цикла на станине общей массой 7600 кг реализован ускоренный возврат исполнительного органа со скоростью обратного хода до 20 м/мин.
