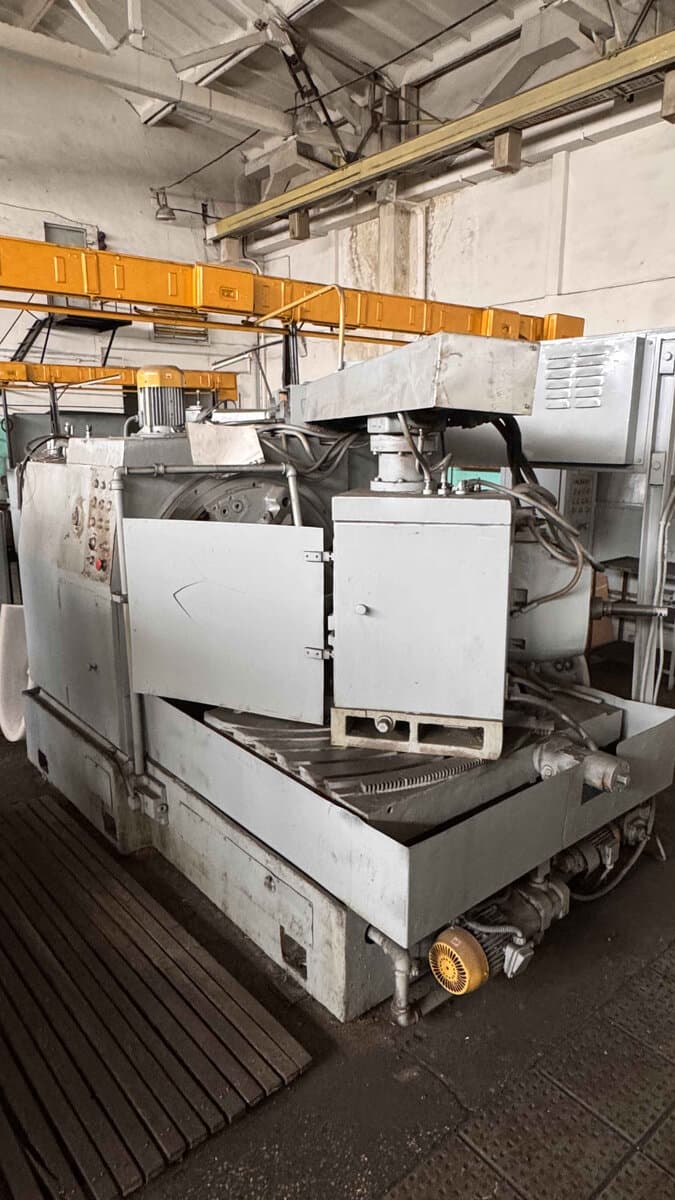

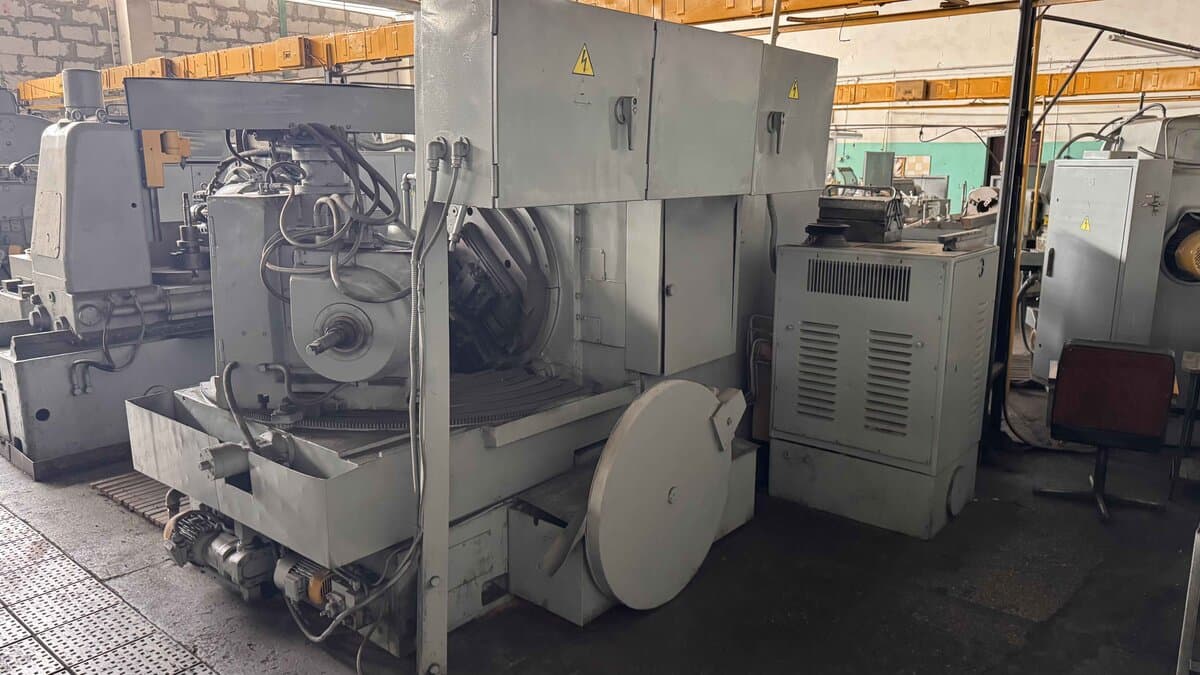

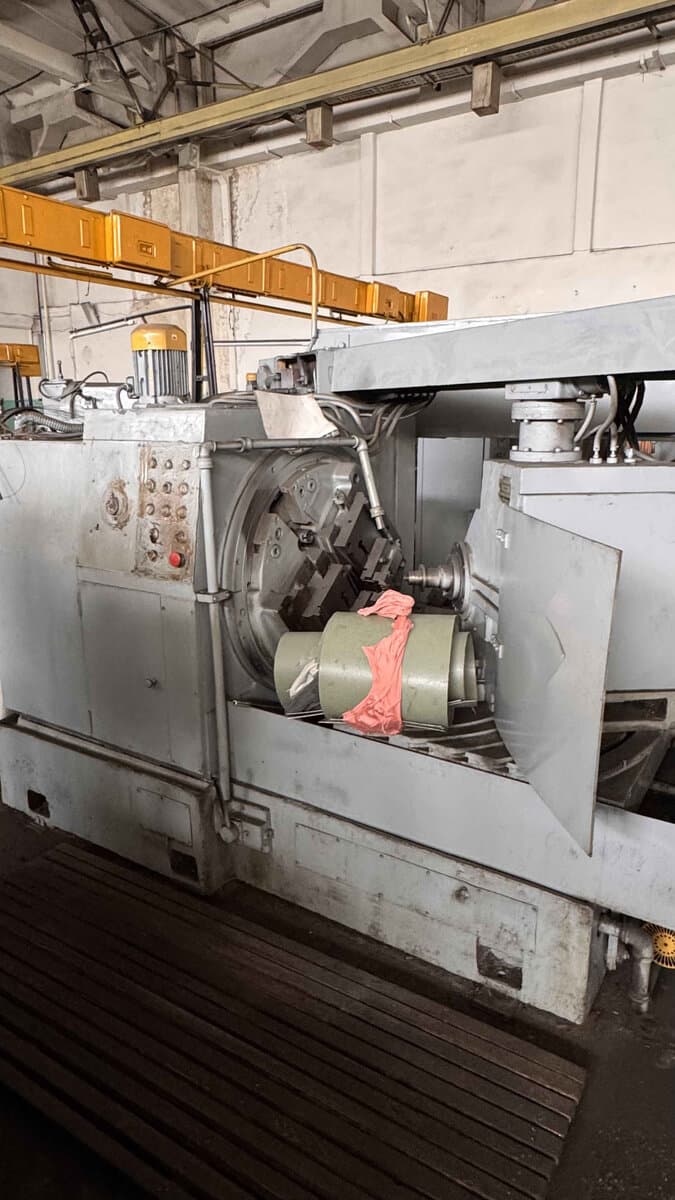

Станок зубострогальный полуавтомат 5С276П 5С276П

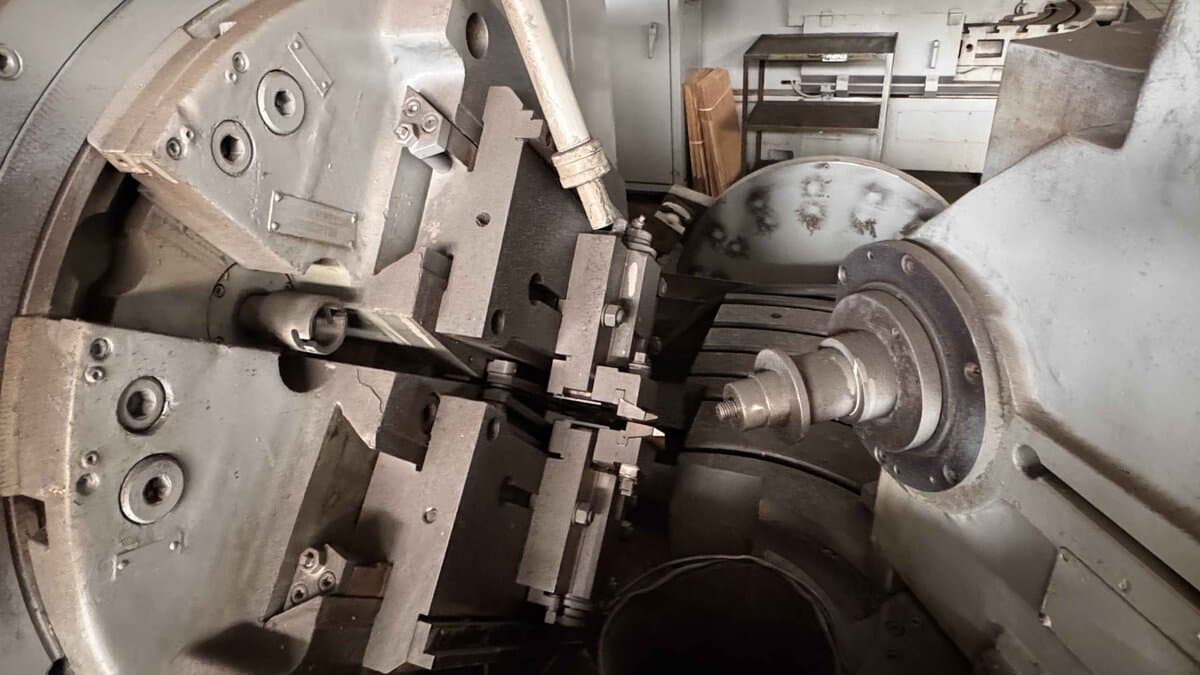

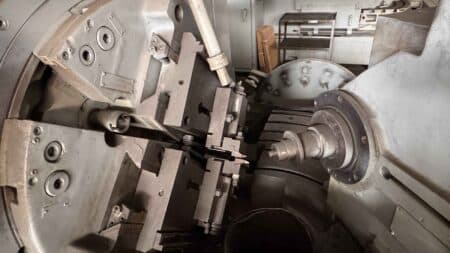

Полуавтомат зубострогальный 5С276П предназначен для нарезания прямозубых конических колес в условиях единичного, мелкосерийного и серийного производства . Принцип действия основан на методе обкатки: заготовка совершает согласованное вращение (обкатку) относительно двух зубострогальных резцов, которые совершают возвратно-поступательное движение и последовательно срезают металл, формируя зубья . Технологический процесс позволяет обрабатывать колеса за один или два прохода врезания с высокой точностью .

Наибольший диаметр обрабатываемого колеса — 500 мм, максимальный модуль — 10 мм, ширина зубчатого венца — до 80 мм . Среднее конусное расстояние — до 250 мм, угол делительного конуса — от 5°, число зубьев — 10–150 . Частота двойных ходов резцовых ползунов регулируется в диапазоне 48–400 дв.ход/мин, угловая скорость подачи обкаткой — 0,3–6,0 град/с . Мощность главного двигателя — 4,0 кВт . Габаритные размеры — 3400 x 3300 x 1995 мм, масса — 9395 кг .
