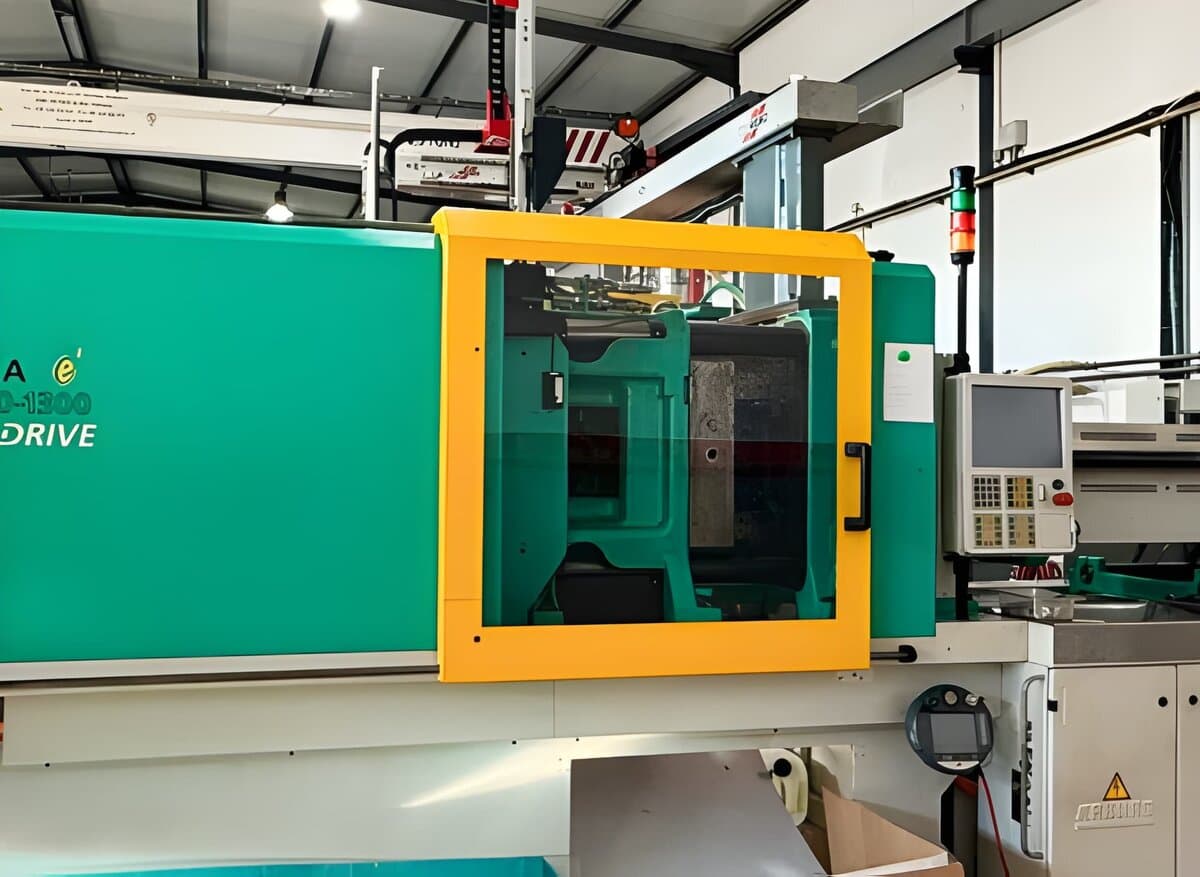

Термопластавтомат Arburg Allrounder 570 A
Термопластавтомат Arburg Allrounder 570 A- характеристики и технические данные
| Артикул | 50176 |
|---|---|
| Производитель | Arburg |
| Модель | Allrounder 570 A |
| Год | 2010 |
| Тип | Термопластавтомат |
| Наименование | Термопластавтомат Arburg Allrounder 570 A |
| Наработка | 30800 ч |
| Система управления | SELOGICA |
| Усилие смыкания | 2000 кН |
| Конструкция | 4 колонны с 5-точечным коленно-рычажным механизмом |
| Расстояние между колоннами | 570 x 570 мм |
| Максимальный размер плит | 795 x 795 мм |
| Высота пресс-формы | 250–550 мм |
| Максимальное расстояние между плитами | 1000 мм |
| Ход раскрытия | 450 мм |
| Максимальная масса подвижной полуформы | 1300 кг |
| Усилие выталкивателя | 60 кН |
| Ход выталкивателя | 200 мм |
| Регулировка высоты пресс-формы | моторизированная |
| Инжекционный узел | горизонтальный 1300 |
| Диаметр шнека | 60 мм |
| Максимальный объем впрыска | 664 см³ |
| Максимальная масса впрыска | 607 г |
| Максимальное давление впрыска | 2000 бар |
| Референсное время цикла | 10 с |
| Максимальный крутящий момент шнека | 1920 Н·м |
| Максимальная окружная скорость шнека | 70 м/мин |
| Мощность нагрева | 22,9 кВт |
| Количество зон нагрева | 8 |
| Максимальная скорость впрыска | 424 см³/с |
| Максимальная производительность | 115 кг/ч |
| Уровень шума | 63 дБ(А) |
| Рабочее напряжение | 400 В 3~ 50 Гц |
| Напряжение управления | 230 В 50 Гц |
| Вспомогательное напряжение | 24 В DC |
| Номинальный ток двигателя и нагрева | 152 / 118 А |
| Общая установленная мощность | 153 кВт |
| Гидравлический аккумулятор | 30 кВт |
| Диаметр гидравлического запорного сопла | 60 мм |
| Выталкиватель | электромеханический |
| Количество независимых контуров охлаждения | 6 |
| Количество дополнительных контуров нагрева пресс-формы | 9 |
| Габаритные размеры | 6300 x 1780 x 2261 мм |
| Масса | 10850 кг |
Термопластавтомат модели ARBURG ALLROUNDER 570 A 2000-1300 предназначен для выполнения операций литья под давлением изделий из полимерных материалов в автоматическом режиме. Эта инжекционно-литьевая машина осуществляет высокоточное формообразование пластмассовых деталей в серийном производстве, развивая расчетное усилие смыкания 2000 кН на четырехколонной плите с расстоянием между колоннами 570 x 570 мм.
Технологический процесс впрыска расплава реализуется горизонтальным инжекционным узлом со шнеком диаметром 60 мм, который обеспечивает максимальный объем впрыска 664 см³ под давлением до 2000 поступившего сырья. Жесткая фиксация оснастки с высотой пресс-формы 250–550 мм гарантируется 5-точечным коленно-рычажным исполнительным механизмом, а извлечение готовой продукции автоматизирует электромеханический узел, развивающий усилие выталкивателя 60 кН.
Технологический процесс впрыска расплава реализуется горизонтальным инжекционным узлом со шнеком диаметром 60 мм, который обеспечивает максимальный объем впрыска 664 см³ под давлением до 2000 поступившего сырья. Жесткая фиксация оснастки с высотой пресс-формы 250–550 мм гарантируется 5-точечным коленно-рычажным исполнительным механизмом, а извлечение готовой продукции автоматизирует электромеханический узел, развивающий усилие выталкивателя 60 кН.
