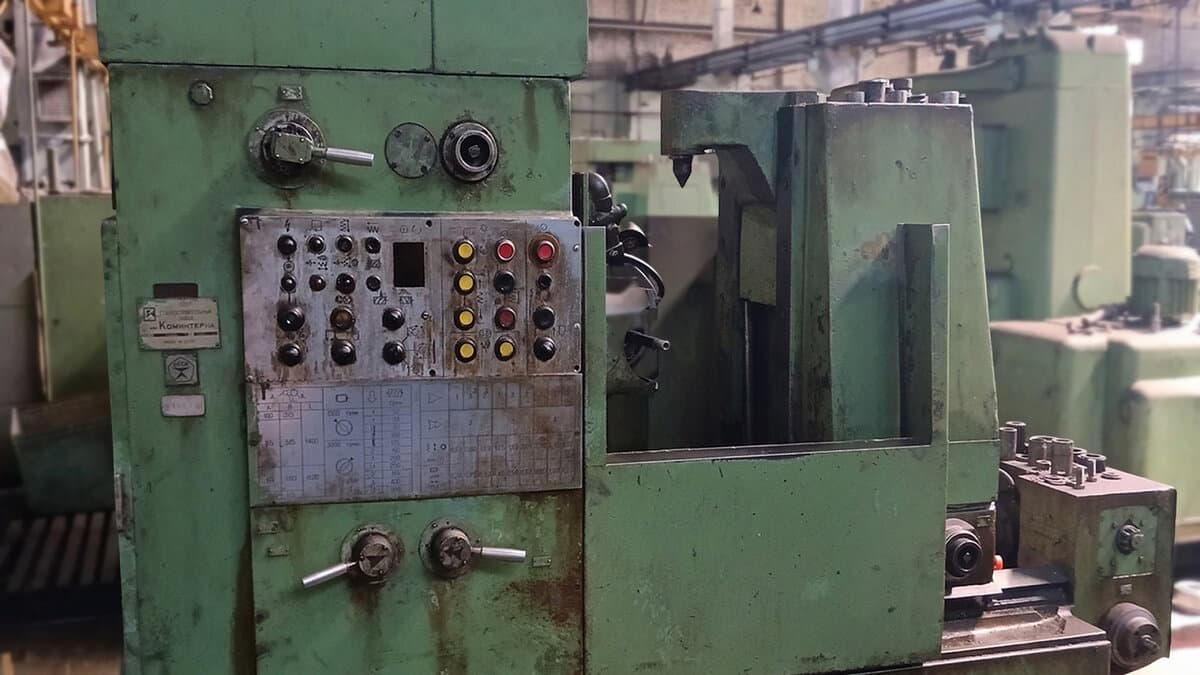

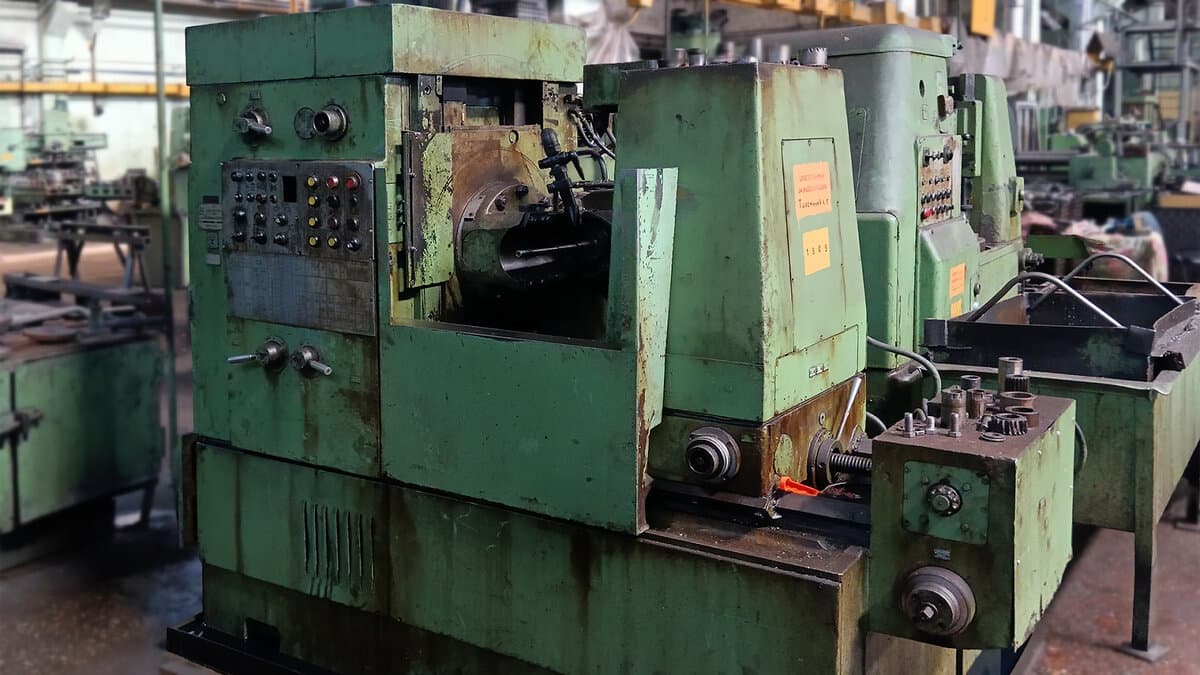

Полуавтомат зубофрезерный 53А30П
Полуавтомат зубофрезерный 53А30П- характеристики и технические данные
| Артикул | 50120 |
|---|---|
| Модель | 53А30П |
| Тип | Полуавтомат зубофрезерный |
| Наименование | Полуавтомат зубофрезерный 53А30П, Станок зубофрезерный 53А30П |
| Наибольший наружный диаметр нарезаемого колеса | 320 мм |
| Наибольший обрабатываемый модуль | 6 мм |
| Наибольший угол наклона нарезаемых зубьев | 60 град |
| Наибольшая ширина нарезаемого венца колеса прямозубого | 220 мм |
| Диаметр стола | 250 мм |
| Расстояние между осями инструмента и стола | 30–250 мм |
| Наибольший диаметр устанавливаемых червячных фрез | 160 мм |
| Наибольшая длина устанавливаемых червячных фрез | 160 / 220 мм |
| Наибольшая длина перемещения червячной фрезы вдоль оси | 75 / 170 / 100 мм |
| Диапазон чисел оборотов червячной фрезы | 50–500 мин-1 |
| Диапазон вертикальных подач | 0,63–7,3 мм/об |
| Диапазон радиальных подач | 1–16 мм/мин |
| Диапазон тангенциальных подач | 0,26–2,3 мм/об |
| Мощность привода главного движения двухскоростного | 3,2 / 4,2 кВт |
| Суммарная максимальная мощность станка | 8,42 кВт |
| Габаритные размеры с приставным оборудованием | 2300 x 1300 x 1950 мм |
| Масса полуавтомата | 5100 кг |
Зубофрезерный полуавтомат модели 53А30П предназначен для выполнения операций нарезания цилиндрических прямозубых, косозубых и червячных колес методом обкатки. Это металлорежущее оборудование повышенной точности осуществляет высокопроизводительную обработку заготовок в общем машиностроении, обеспечивая наибольший наружный диаметр нарезаемого колеса 320 мм при наибольшем обрабатываемом модуле 6 мм.
Технологический процесс формообразования зубьев реализуется червячными фрезами с диапазоном чисел оборотов червячной фрезы 50–500 мин-1 от мощности привода главного движения двухскоростного 3,2 / 4,2 кВт. Конструкция станка позволяет изменять положение режущего инструмента под наибольший угол наклона нарезаемых зубьев 60 град, а для установки и базирования заготовок предусмотрена рабочая зона с диаметром стола 250 мм.
Технологический процесс формообразования зубьев реализуется червячными фрезами с диапазоном чисел оборотов червячной фрезы 50–500 мин-1 от мощности привода главного движения двухскоростного 3,2 / 4,2 кВт. Конструкция станка позволяет изменять положение режущего инструмента под наибольший угол наклона нарезаемых зубьев 60 град, а для установки и базирования заготовок предусмотрена рабочая зона с диаметром стола 250 мм.
