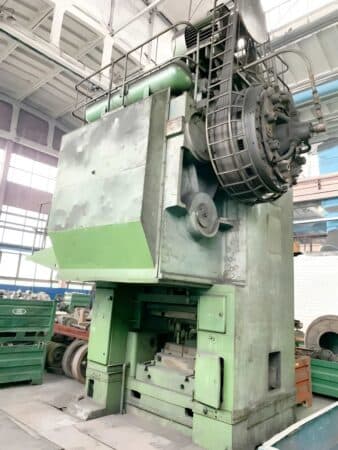

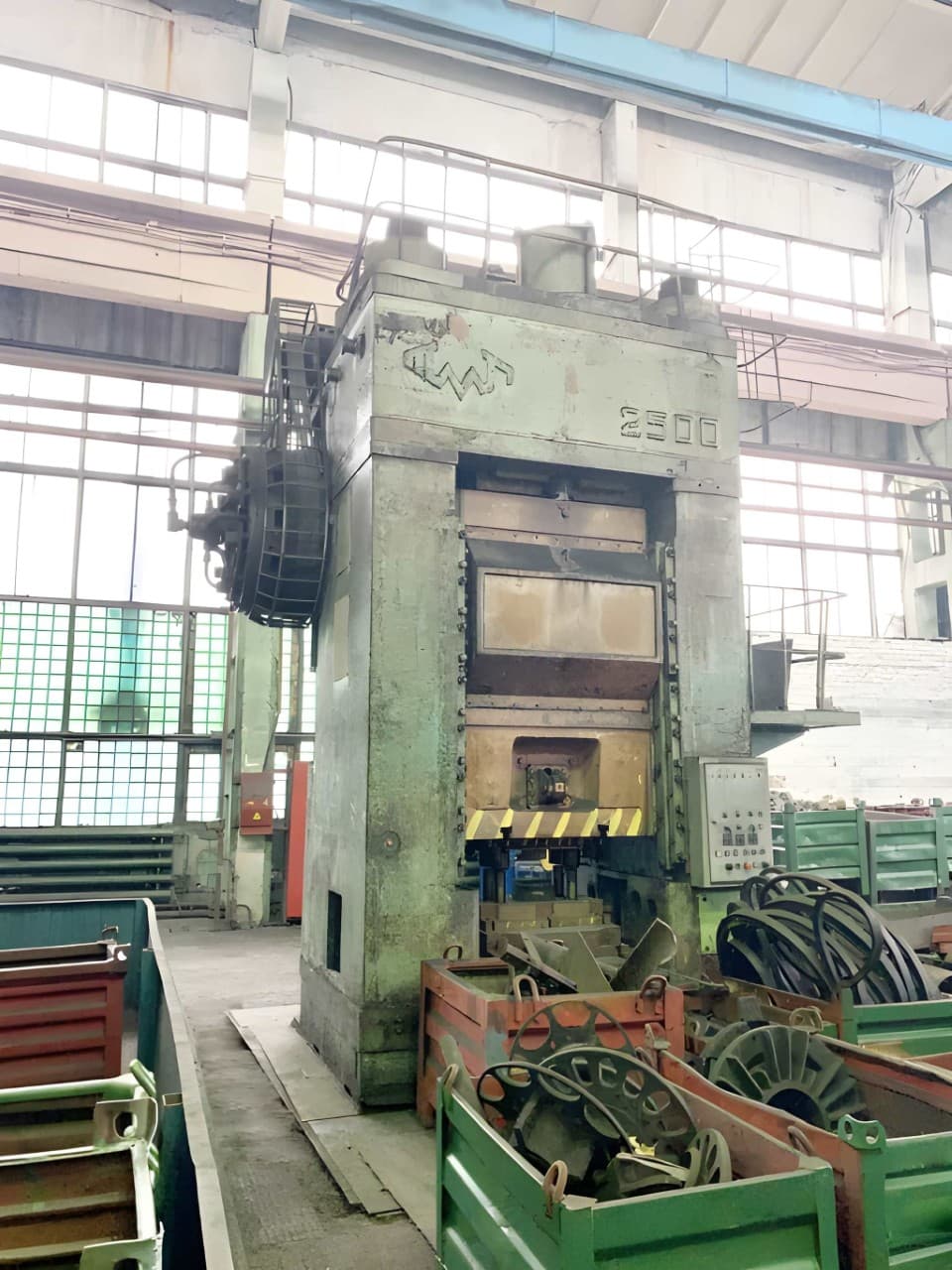

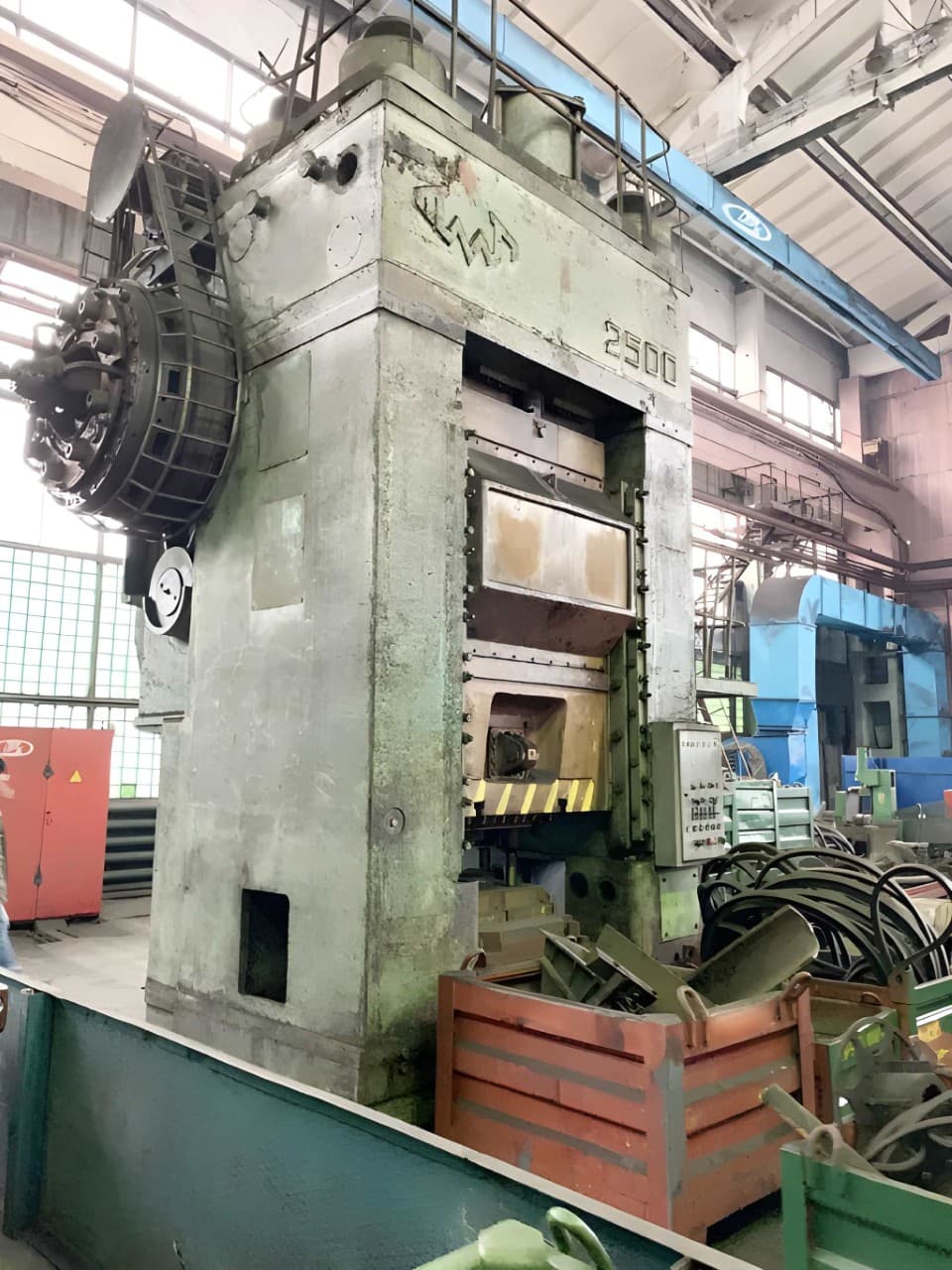

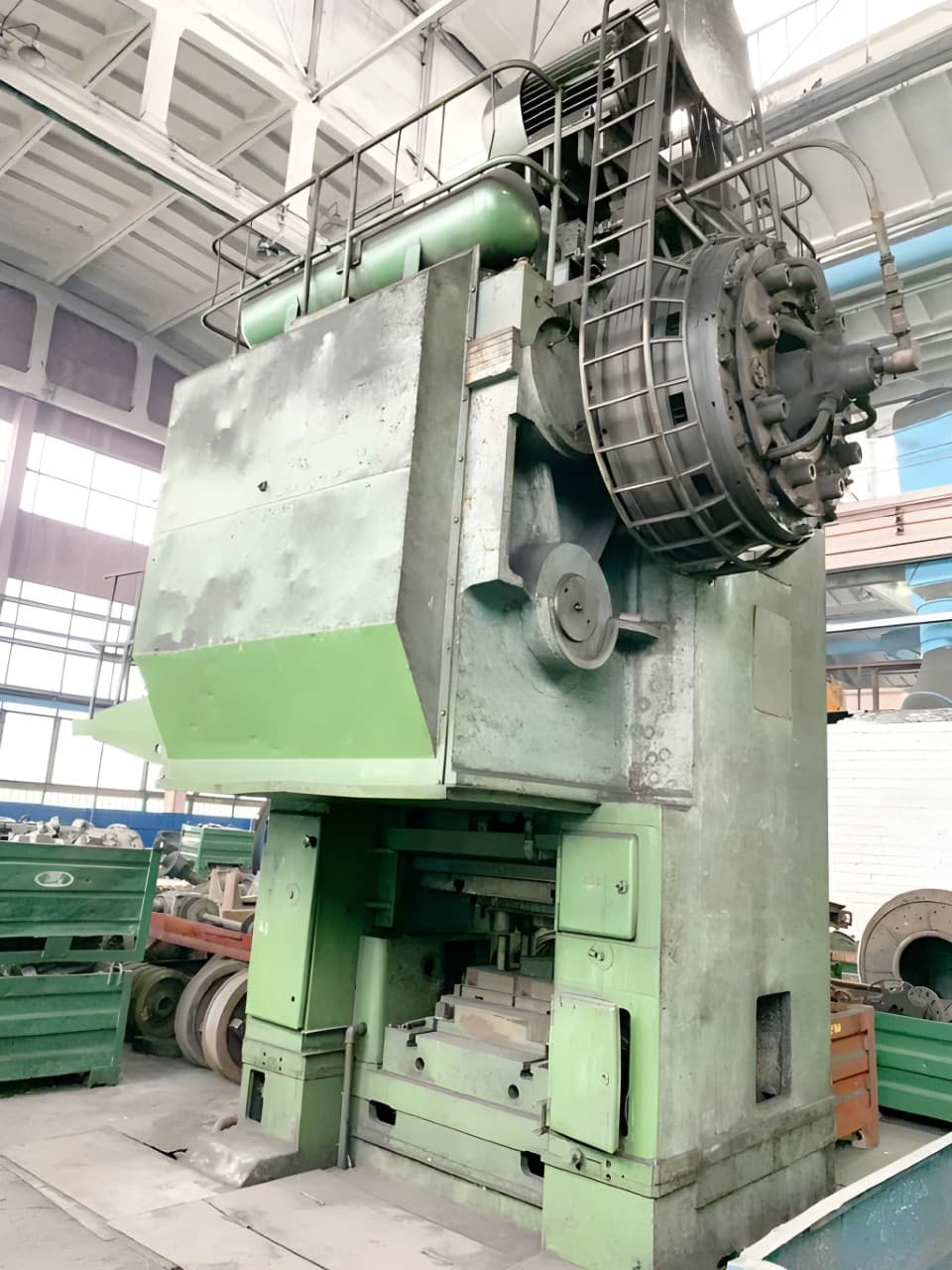

Пресс чеканочный ТМП Воронеж 504.003.844 (2500 тонн)
Пресс чеканочный ТМП Воронеж 504.003.844- характеристики и технические данные
| Артикул | 50143 |
|---|---|
| Производитель | ТМП Воронеж |
| Модель | 504.003.844 |
| Тип | Пресс чеканочный |
| Наименование | Пресс чеканочный ТМП Воронеж 504.003.844, Пресс коленно-рычажный ТМП Воронеж 504.003.844, Пресс кривошипно-коленный ТМП Воронеж 504.003.844 |
| Номинальное усилие | 25000 кН / 2500 тонн |
| Ход ползуна | 190 мм |
| Непрерывных ходов в минуту | 20 |
| Закрытая высота | 560 мм |
| Регулировка | 15 мм |
| Ход верхнего выталкивателя | 40 мм |
| Усилие верхнего выталкивателя | 100 кН |
| Ход нижнего выталкивателя | 50 мм |
| Усилие нижнего выталкивателя | 100 кН |
| Размер стола | 1530 x 1530 мм |
| Размер ползуна | 900 x 1420 мм |
Пресс чеканочный ТМП Воронеж 504.003.844 (модели аналоги ей КВ/КБ/К - 8044, 8344) применяется в тяжелом машиностроении и авиастроении для холодной объемной штамповки, чеканки, калибровки и чистовой вырубки крупных деталей из сталей и титановых сплавов.
В основе работы лежит кривошипно-коленный механизм. Он обеспечивает плавное торможение ползуна и многократный прирост усилия в нижней мертвой точке. Жесткий упор в этой точке гарантирует стабильную толщину и геометрию изделия в серии, что критично для чеканки и отличает данный пресс от обычных штамповочных.

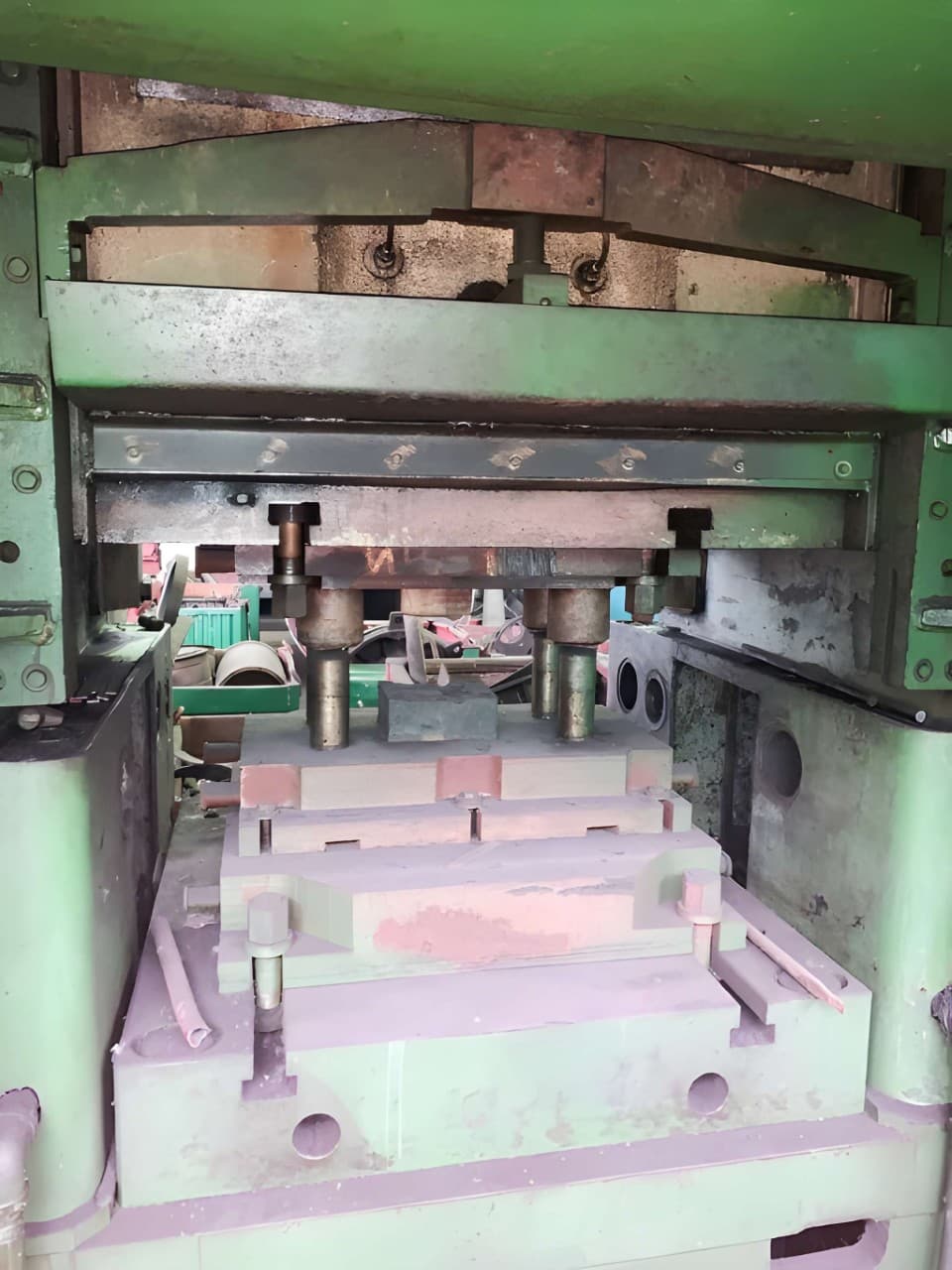

Усилие в 2500 тонн позволяет деформировать массивные заготовки. Стол 1530 х 1530 мм и ползун 900 х 1420 мм вмещают тяжелые многогнездные штампы. Закрытая высота 560 мм с регулировкой 15 мм дает точную настройку оснастки. Выталкиватели по 100 кН принудительно извлекают детали, заклинившие в матрице из-за усадки. Частота 20 ходов в минуту снижает ударные нагрузки, обеспечивая плавное течение металла и стойкость инструмента.
