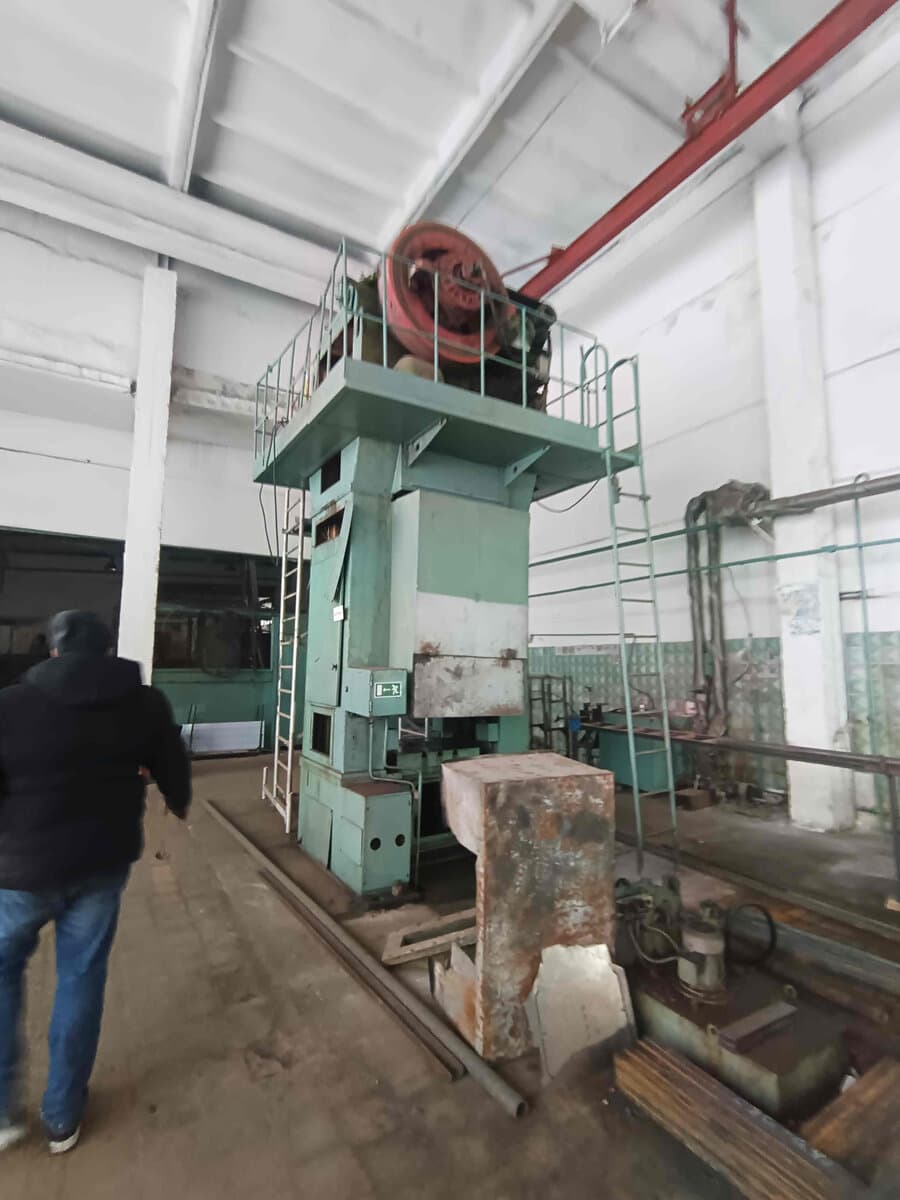

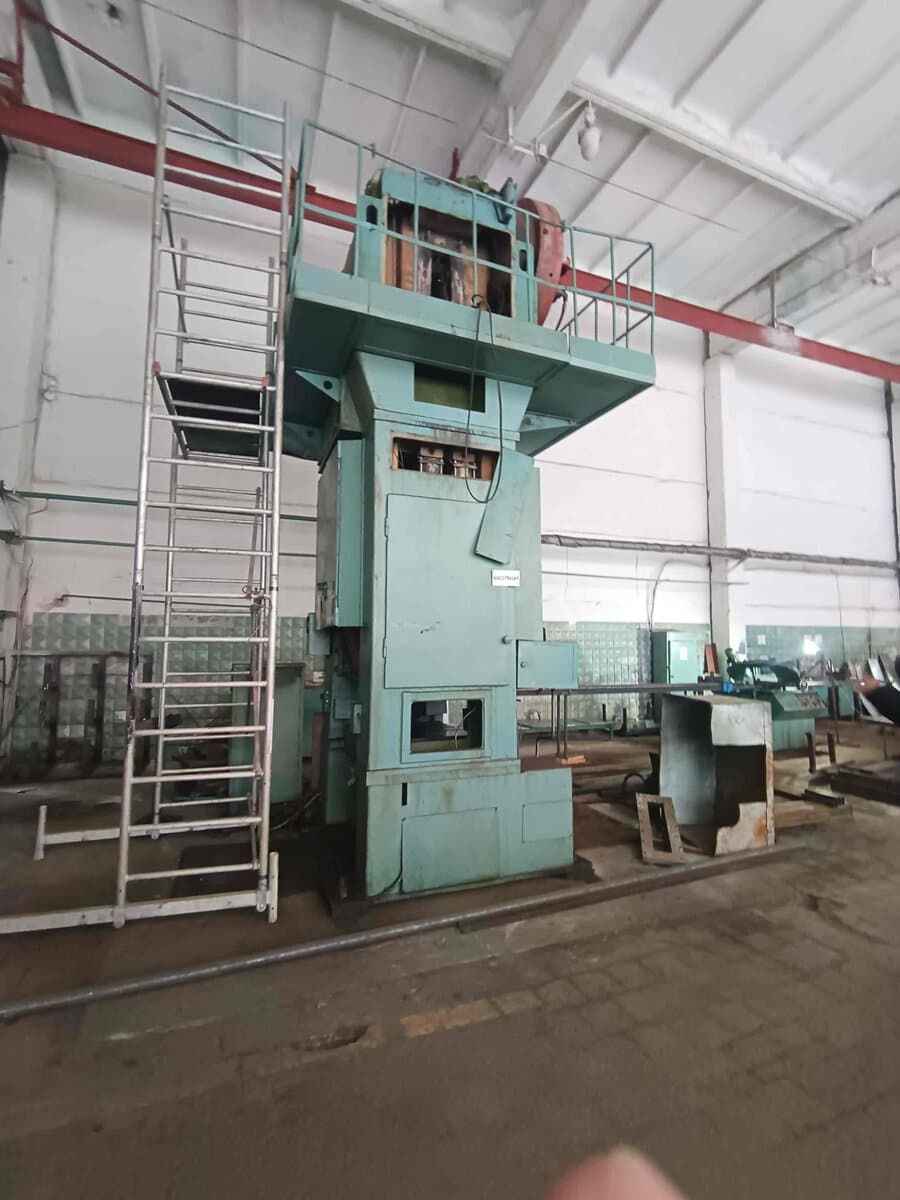

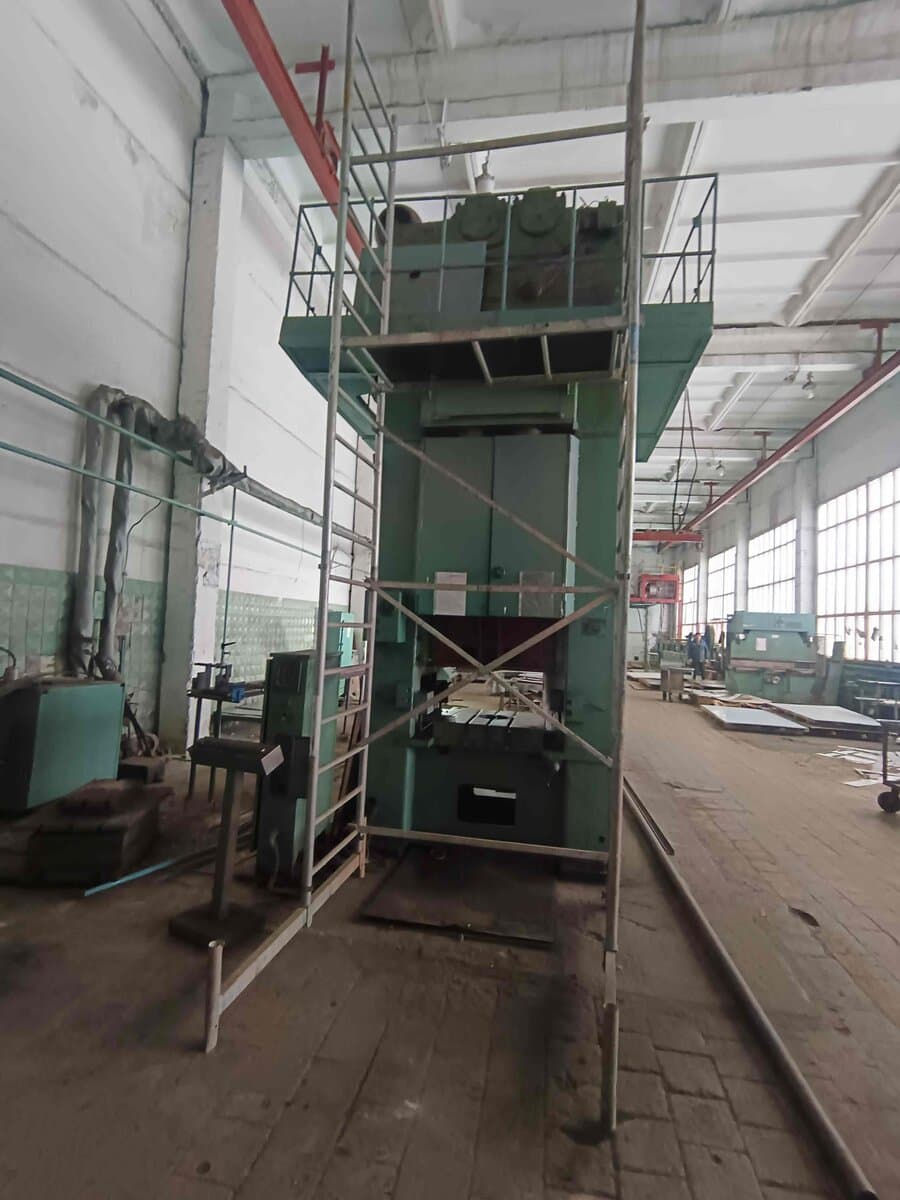

Пресс кривошипный двойного действия ТМП Воронеж КВ5530 (100 тонн)

Пресс кривошипный двойного действия ТМП Воронеж КВ5530 предназначен для листовой штамповки деталей, требующих применения глубокой вытяжки. Принцип действия основан на преобразовании вращательного движения кривошипного вала в возвратно-поступательное движение ползунов. Конструкция двойного действия включает внутренний (вытяжной) ползун и наружный (прижимной) ползун: наружный ползун прижимает листовой материал по периметру, внутренний ползун выполняет операцию вытяжки. Технологический процесс позволяет выполнять вытяжку, штамповку, чеканку и калибровку деталей из листового металла.

Номинальное усилие внутреннего ползуна составляет 1000 кН (100 тонн). Ход внутреннего ползуна — 420 мм, частота ходов — 16 в минуту. Расстояние между столом и ползуном в нижнем положении — 600 мм, размеры стола — 800 x 800 мм. Мощность главного двигателя — 20 кВт. Габаритные размеры пресса — 2300 x 1850 x 5250 мм, масса — 16500 кг.
