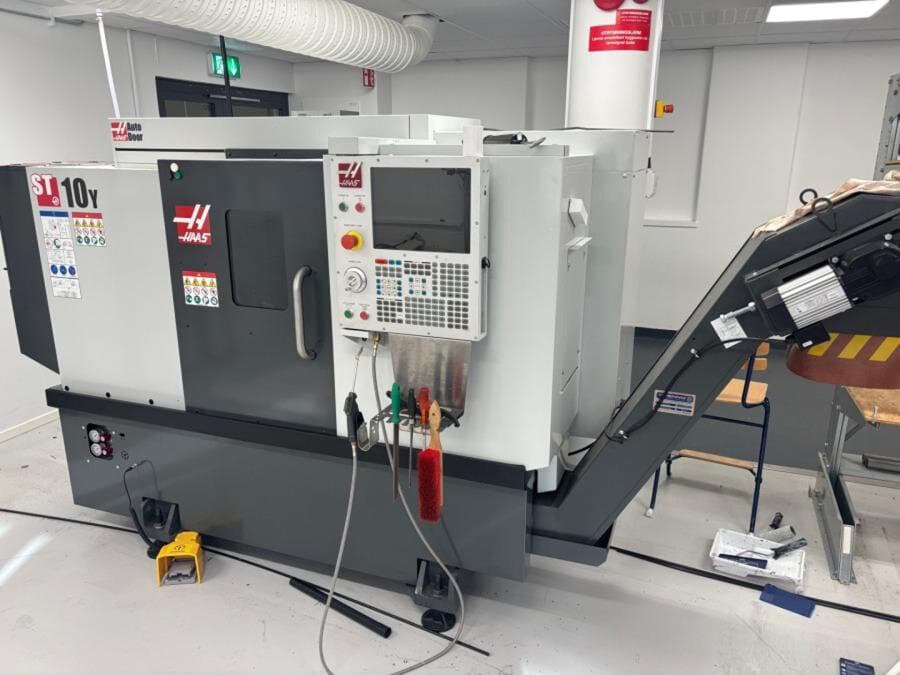

Токарный обрабатывающий центр Haas ST-10Y
Токарный обрабатывающий центр Haas ST-10Y- характеристики и технические данные
| Артикул | 50196 |
|---|---|
| Производитель | Haas |
| Модель | ST-10Y |
| Год | 2019 |
| Тип | Токарный обрабатывающий центр |
| Наименование | Токарный обрабатывающий центр Haas ST-10Y, Обрабатывающий центр Haas ST-10Y |
| Наработка в работе | 904 ч |
| Наработка в производстве | 28 ч |
| Максимальный диаметр обработки | 279 мм |
| Максимальная длина обработки | 406 мм |
| Максимальный диаметр прутка | 44 мм |
| Максимальная частота вращения шпинделя | 6000 об/мин |
| Мощность шпинделя | 11,2 кВт |
| Мощность шпинделя | 15 л.с. |
| Диаметр патрона | 165 мм |
| Ход по оси X | 200 мм |
| Ход по оси Y | ±51 мм |
| Ход по оси Z | 406 мм |
| Тип револьверной головки | BMT45 |
| Количество позиций револьверной головки | 12 |
| Приводной инструмент | да |
| Максимальная частота вращения приводного инструмента | 4000 об/мин |
| Ось C | да |
| Габаритные размеры | 2100 x 1780 x 2060 мм |
| Масса | 3600 кг |
Токарный обрабатывающий центр модели HAAS ST-10Y под управлением системы ЧПУ предназначен для выполнения комплексных токарных, сверлильных и фрезерных операций на деталях типа тел вращения за один установ. Этот металлорежущий станок осуществляет высокоточную многоосевую обработку заготовок в приборостроении и общем машиностроении, обеспечивая максимальный диаметр обработки 279 мм при максимальной длине обработки 406 мм.
Технологический процесс резания реализуется главным шпинделем мощностью 11,2 кВт / 15 л.с., который поддерживает регулируемые режимы обработки при максимальной частоте вращения шпинделя 6000 об/мин с зажимом заготовок в патроне диаметром 165 мм. Многофункциональная фрезерная обработка и нарезание резьбы вне оси вращения обеспечиваются полноценной осью C и приводным инструментом в револьверной головке типа BMT45 на 12 позиций, а пространственное позиционирование суппорта координируется по осям X/Z на 200/406 мм и регулируемой оси Y с ходом ±51 мм.
