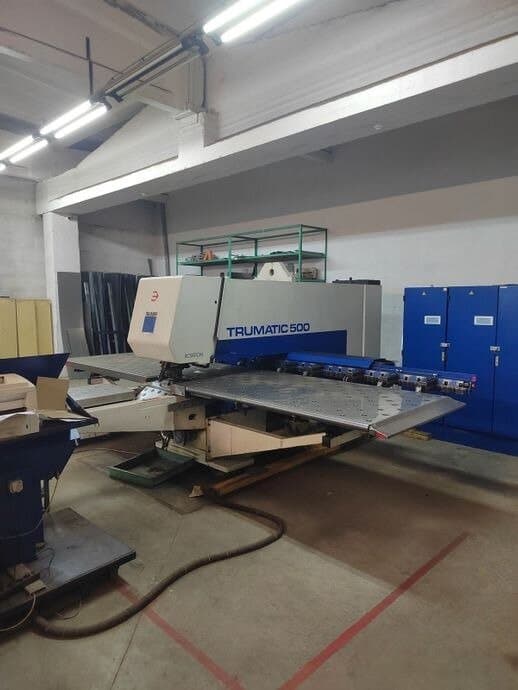

Координатно-пробивной пресс Trumpf Trumatic 500R
Координатно-пробивной пресс Trumpf Trumatic 500R- характеристики и технические данные
| Артикул | 50145 |
|---|---|
| Производитель | Trumpf |
| Модель | Trumatic 500R |
| Год | 1998 |
| Тип | Координатно-пробивной пресс |
| Наименование | Координатно-пробивной пресс Trumpf Trumatic 500R, Пресс координатно-пробивной Trumpf Trumatic 500R |

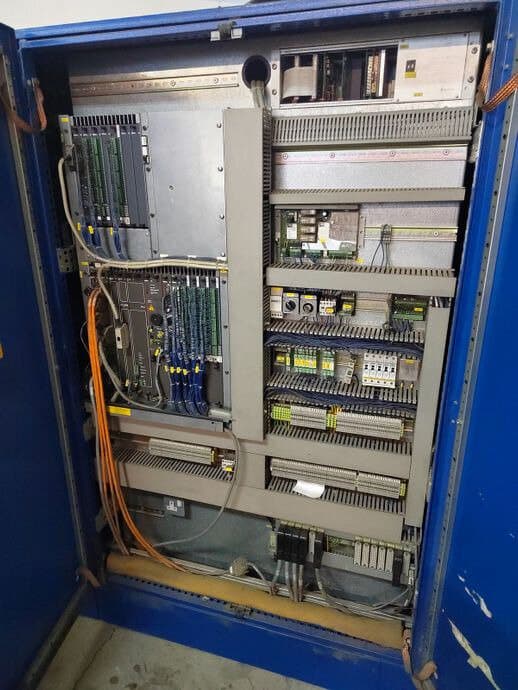

| Система ЧПУ | Bosch Trumagraph CC220S |
| Номинальное усилие | 220 кН / 22 тонн |
| Рабочая зона X | 2535 мм |
| Рабочая зона Y | 1280 мм |
| Максимальная толщина листа | 8 мм |
| Максимальный диаметр пробивки | 76,2 мм |
| Максимальный вес листа | 150 кг |
| Скорость по оси X | 90 м/мин |
| Скорость по оси Y | 60 м/мин |
| Совмещённая скорость | 108 м/мин |
| Частота ударов | 900 уд/мин |
| Точность позиционирования | ±0,1 мм |
| Подключаемая мощность | 17–19 кВА |
| Напряжение питания | 400 В |
| Частота сети | 50 Гц |
| Давление воздуха | 6 бар |
| Габариты | 6900 x 5800 x 2200 мм |
| Масса | 11000 кг |
Координатно-пробивной пресс Trumpf Trumatic 500R используется в металлообработке и общем машиностроении для точной вырубки и перфорации листовых заготовок под управлением системы ЧПУ Bosch Trumagraph CC220S. Надежный силовой механизм развивает номинальное усилие 220 кН / 22 тонн, обеспечивая обработку стальных полотен с максимальной толщиной листа до 8 мм и максимальным диаметром пробивки 76,2 мм. Высокая динамика исполнительных органов со совмещенной скоростью перемещения 108 м/мин и частотой ударов 900 уд/мин гарантирует отличную производительность в пределах рабочей зоны X 2535 мм и рабочей зоны Y 1280 мм. Промышленный комплекс массой 11000 кг стабильно позиционирует детали с максимальным весом листа до 150 кг, сохраняя точность позиционирования ±0,1 мм при стандартном давлении воздуха 6 бар.
