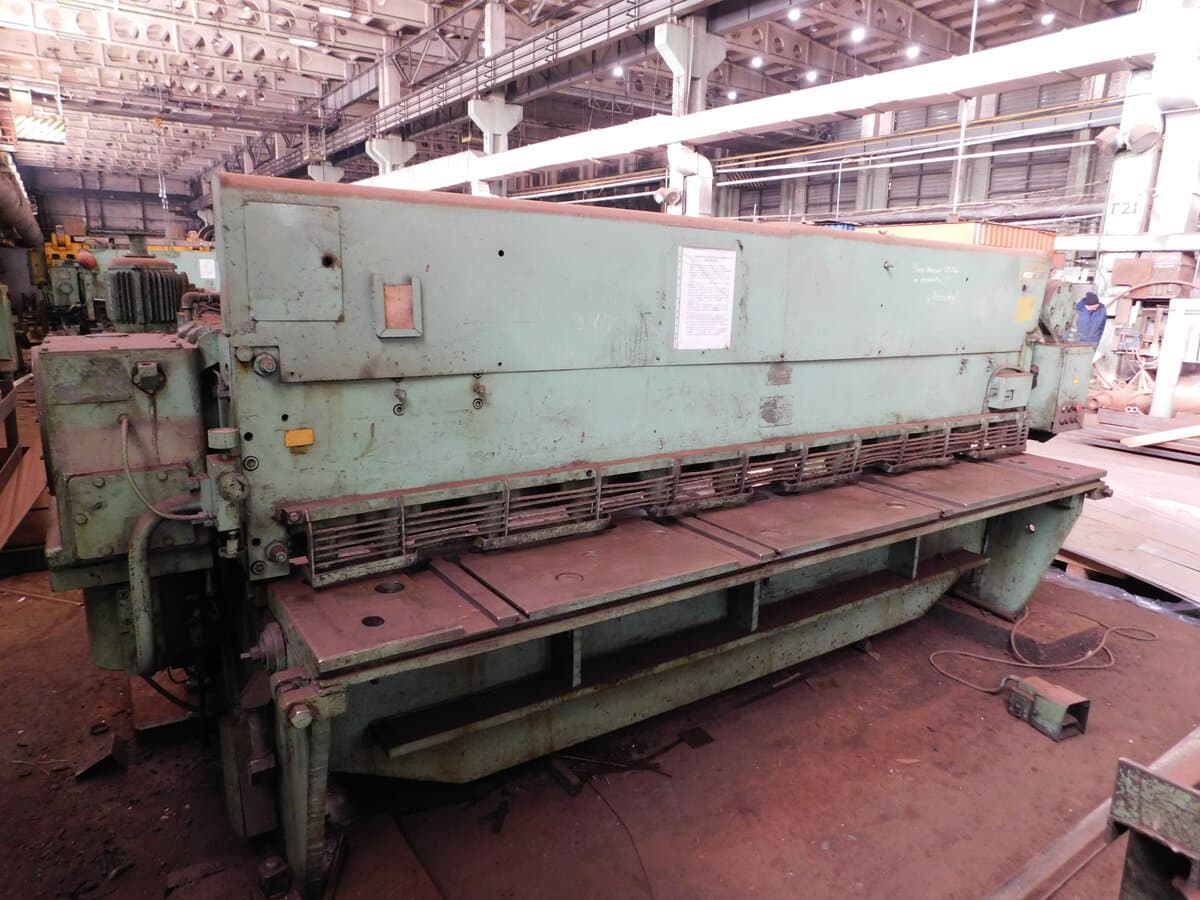

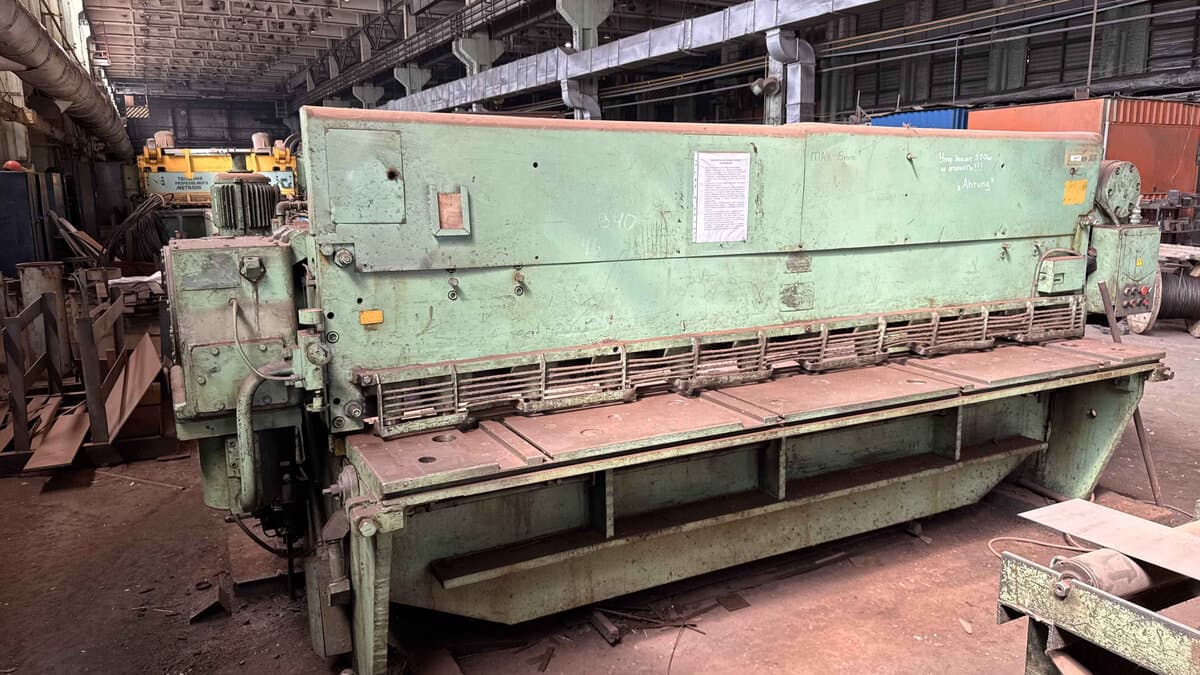

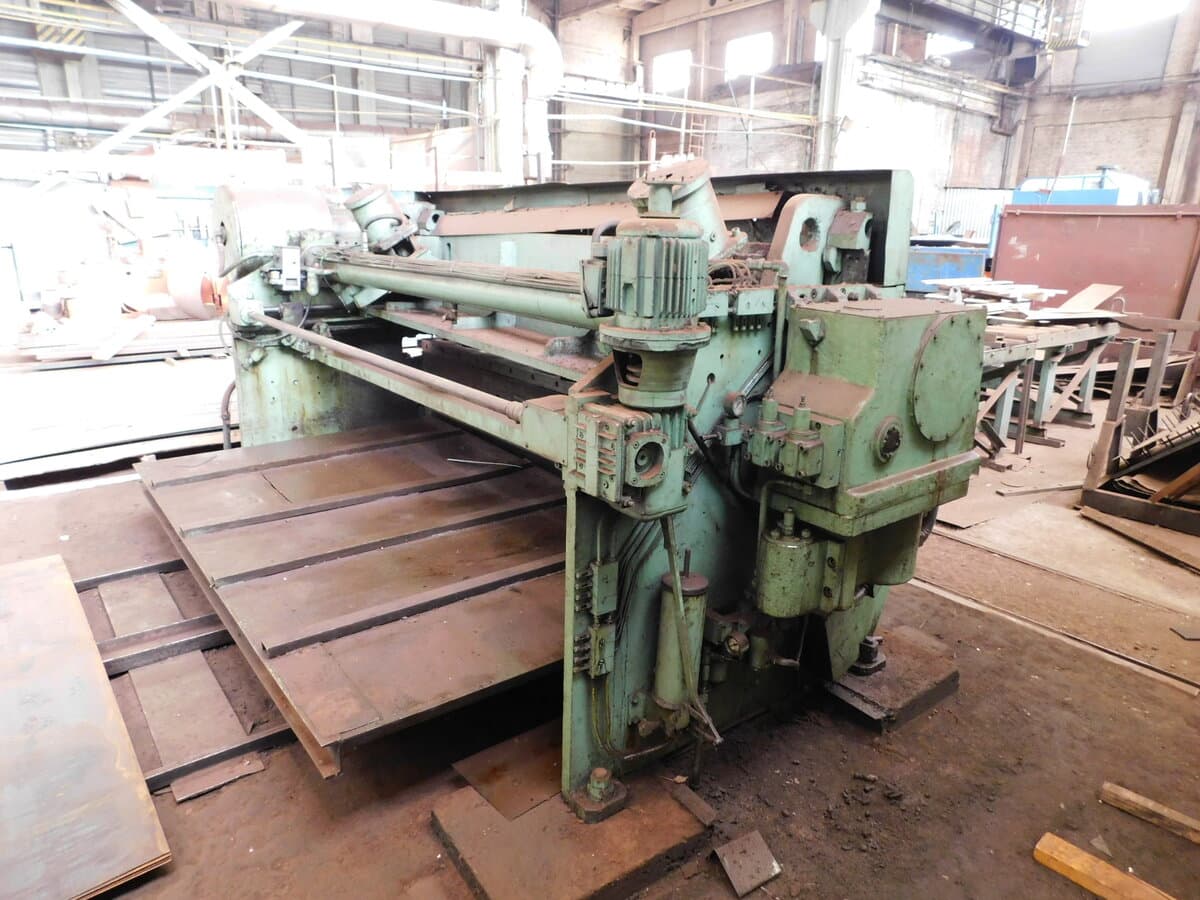

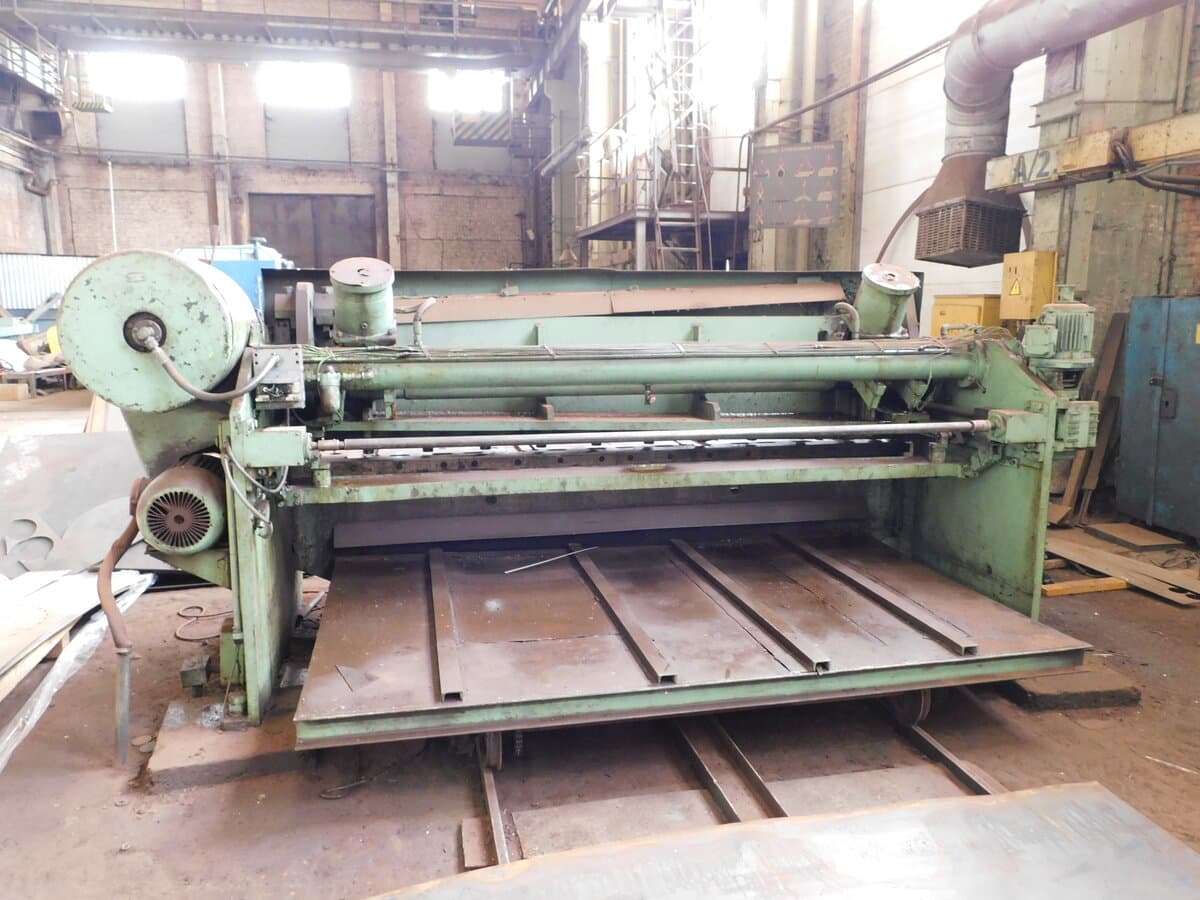

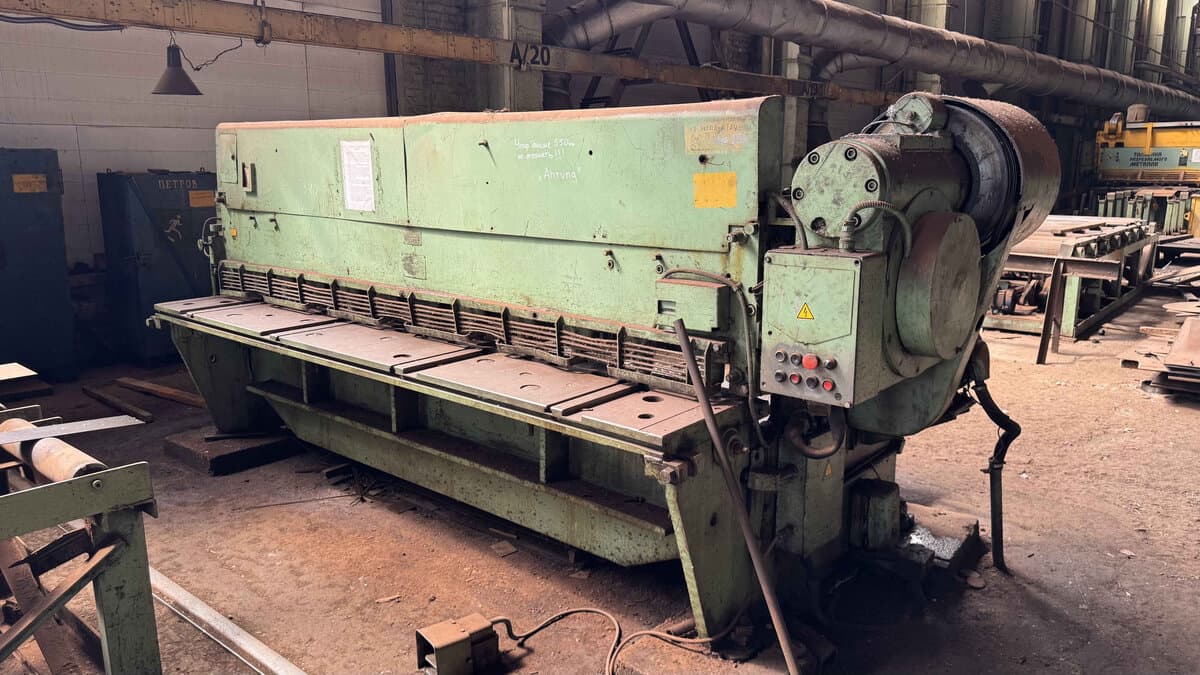

Ножницы гильотинные кривошипные НА3218
Ножницы гильотинные кривошипные НА3218- характеристики и технические данные
| Артикул | 50212 |
|---|---|
| Модель | НА3218 |
| Тип | Ножницы гильотинные кривошипные |
| Наименование | Ножницы гильотинные кривошипные НА3218, Ножницы гильотинные НА3218 |
| Максимальная толщина разрезаемого листа | 6,3 мм |
| Ширина разрезаемого листа | 3150 мм |
| Максимальная длина отрезаемой полосы по упору | 630 мм |
| Угол наклона подвижного ножа | 1°30' |
| Частота холостых ходов ножа | 60 мин⁻¹ |
| Частота ходов ножа при резке | 20–25 мин⁻¹ |
| Усилие прижима листа | 76 кН |
| Мощность электродвигателя | 8,5–11 кВт |
| Габаритные размеры | 4220 x 1680 x 1720 мм |
| Масса | 7200 кг |
Кривошипные гильотинные ножницы модели НА3218 предназначены для выполнения операций прямолинейной продольной и поперечной резки листового металлопроката. Этот станок осуществляет скоростной раскрой полотна в заготовительных цехах металлообработки, обеспечивая усилие прижима листа 76 кН для предотвращения смещения материала при максимальной толщине разрезаемого листа 6,3 мм и ширине разрезаемого листа 3150 мм.
Технологический процесс резания базируется на вертикальном перемещении наклонной ножевой балки, где фиксированный угол наклона подвижного ножа составляет 1°30'. Главный силовой привод от электродвигателя мощностью 8,5–11 кВт сообщает исполнительному механизму частоту ходов ножа при резке 20–25 мин⁻¹, а позиционирование заготовки на станине общей массой 7200 кг под заданный габарит детали выполняется по заднему ограничителю с максимальной длиной отрезаемой полосы по упору 630 мм.
Технологический процесс резания базируется на вертикальном перемещении наклонной ножевой балки, где фиксированный угол наклона подвижного ножа составляет 1°30'. Главный силовой привод от электродвигателя мощностью 8,5–11 кВт сообщает исполнительному механизму частоту ходов ножа при резке 20–25 мин⁻¹, а позиционирование заготовки на станине общей массой 7200 кг под заданный габарит детали выполняется по заднему ограничителю с максимальной длиной отрезаемой полосы по упору 630 мм.
