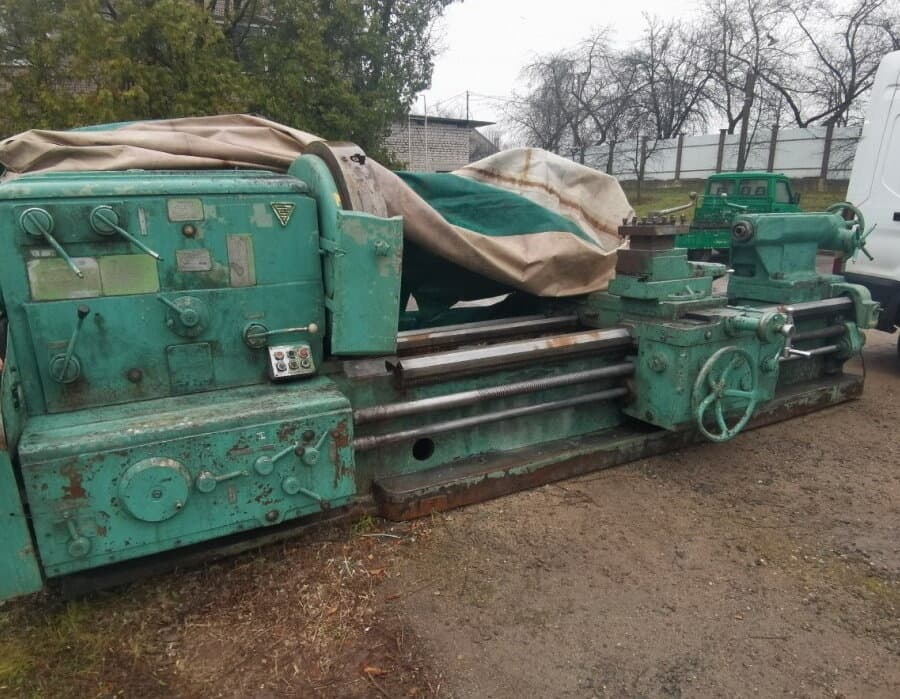

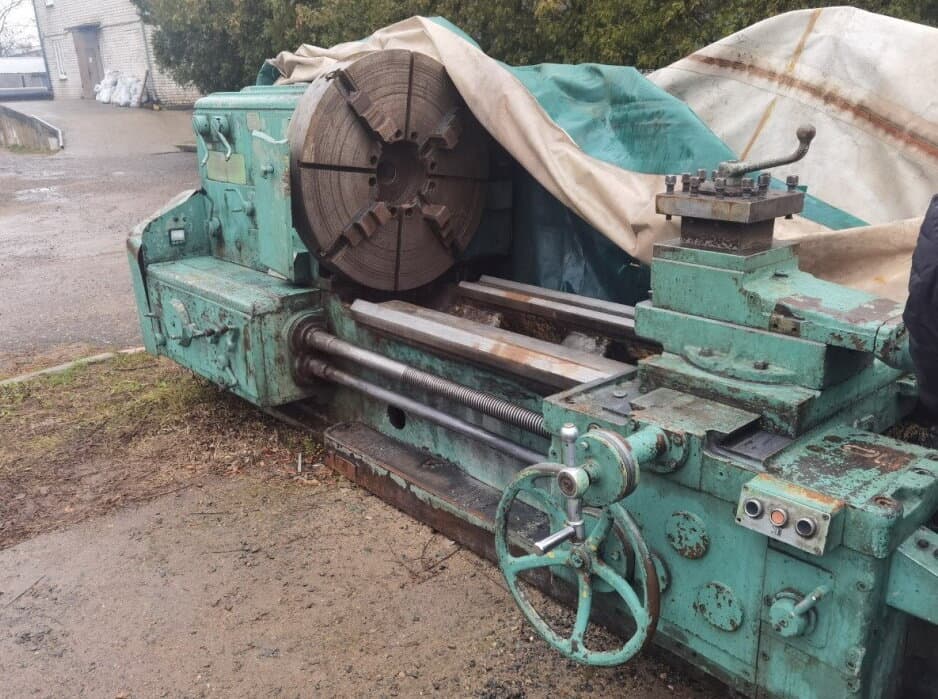

Станок токарно-винторезный 165 (РМЦ 3000)
Станок токарно-винторезный 165- характеристики и технические данные
| Артикул | 50152 |
|---|---|
| Модель | 165 |
| Тип | Станок токарно-винторезный |
| Наименование | Станок токарно-винторезный 165, Станок токарный 165 |
| Наибольший диаметр обработки над станиной | 1000 мм |
| Наибольший диаметр обработки над суппортом | 650 мм |
| Расстояние между центрами | 3000 мм |
| Диаметр отверстия шпинделя | 128 мм |
| Количество ступеней частот вращения шпинделя | 24 |
| Пределы частот вращения шпинделя | 5–500 об/мин |
| Пределы шагов нарезаемых резьб метрических | 1–96 мм |
| Пределы шагов нарезаемых резьб дюймовых | 0,25–24 ниток/дюйм |
| Мощность главного электродвигателя | 22 кВт |
| Наибольший вес детали в центрах | 8000–10000 кг |
| Габаритные размеры | 6140 x 2200 x 1770 мм |
| Масса | 12800 кг |
Токарно-винторезный станок модели 165 предназначен для выполнения разнообразных токарных работ, включая обтачивание цилиндрических, конических и фасонных поверхностей, а также нарезание метрических, дюймовых, модульных и питчевых резьб. Этот станок осуществляет черновую и чистовую обработку крупных деталей в общем машиностроении, надежно фиксируя массивные заготовки с наибольшим весом детали в центрах 8000–10000 кг при расстоянии между центрами 3000 мм.
Технологический процесс резания базируется на вращении заготовки в широком силовом диапазоне, задаваемом через количество ступеней частот вращения шпинделя 24 в пределах частот вращения шпинделя 5–500 об/мин от мощности главного электродвигателя 22 кВт. Конструктивные параметры жесткой станины общей массой 12800 кг позволяют обрабатывать наибольший диаметр обработки над станиной 1000 мм и наибольший диаметр обработки над суппортом 650 мм, обеспечивая проход пруткового материала через диаметр отверстия шпинделя 128 мм.
