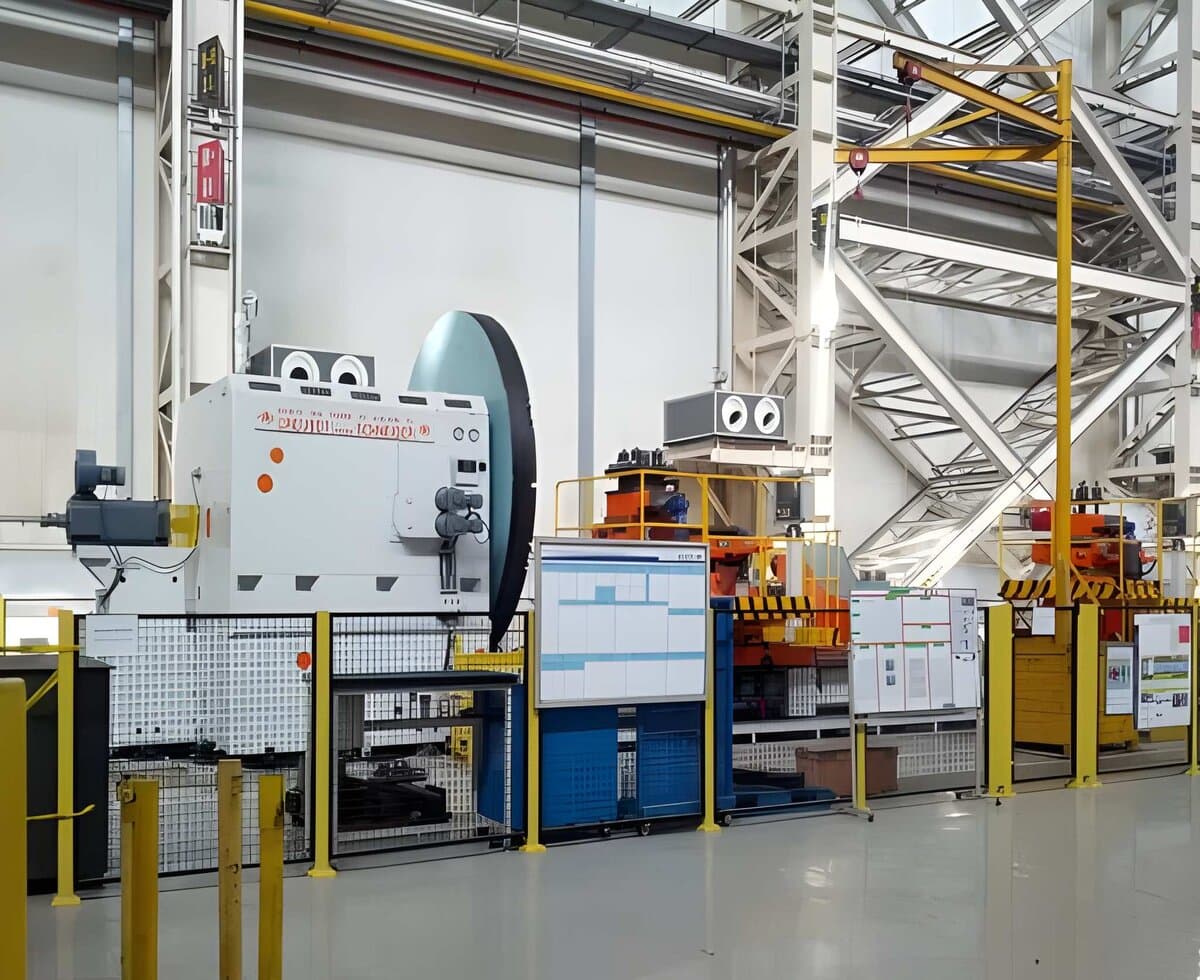

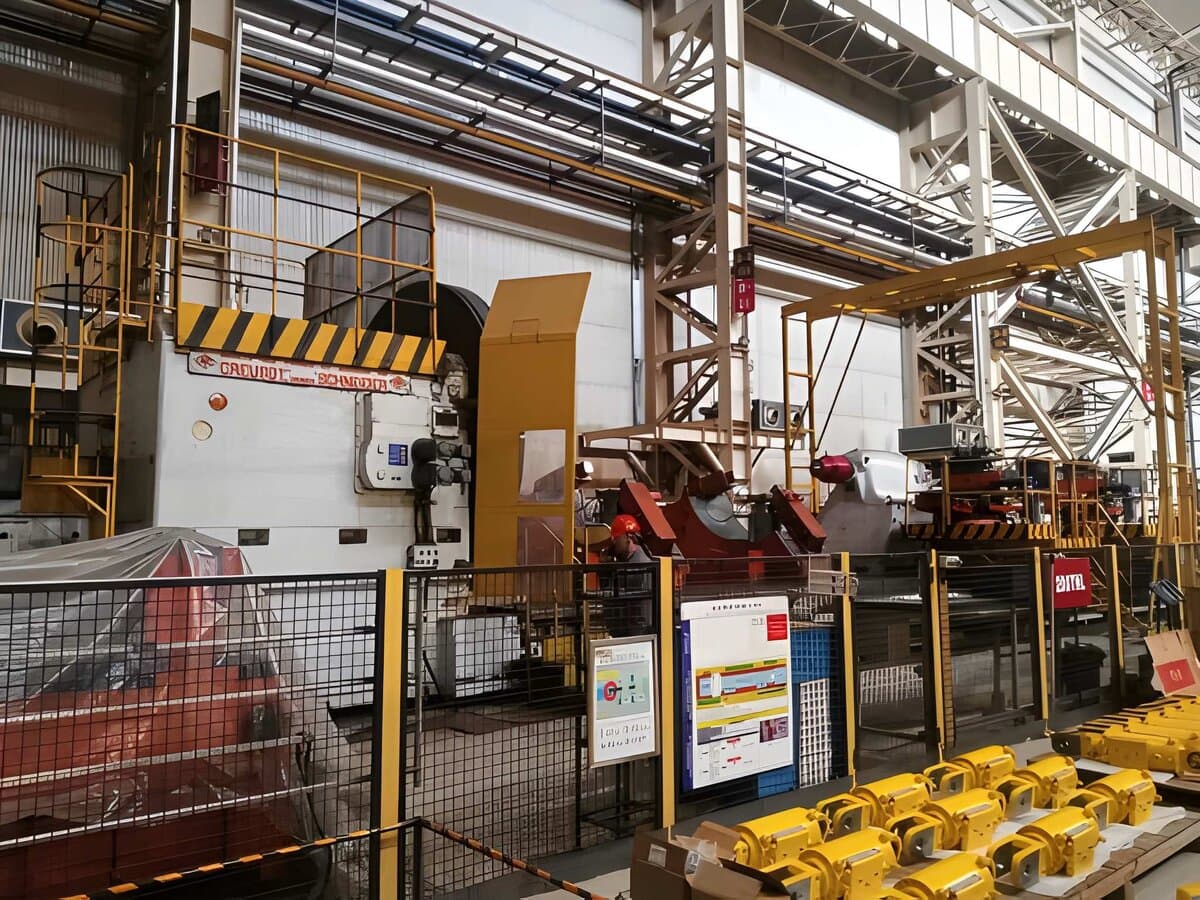

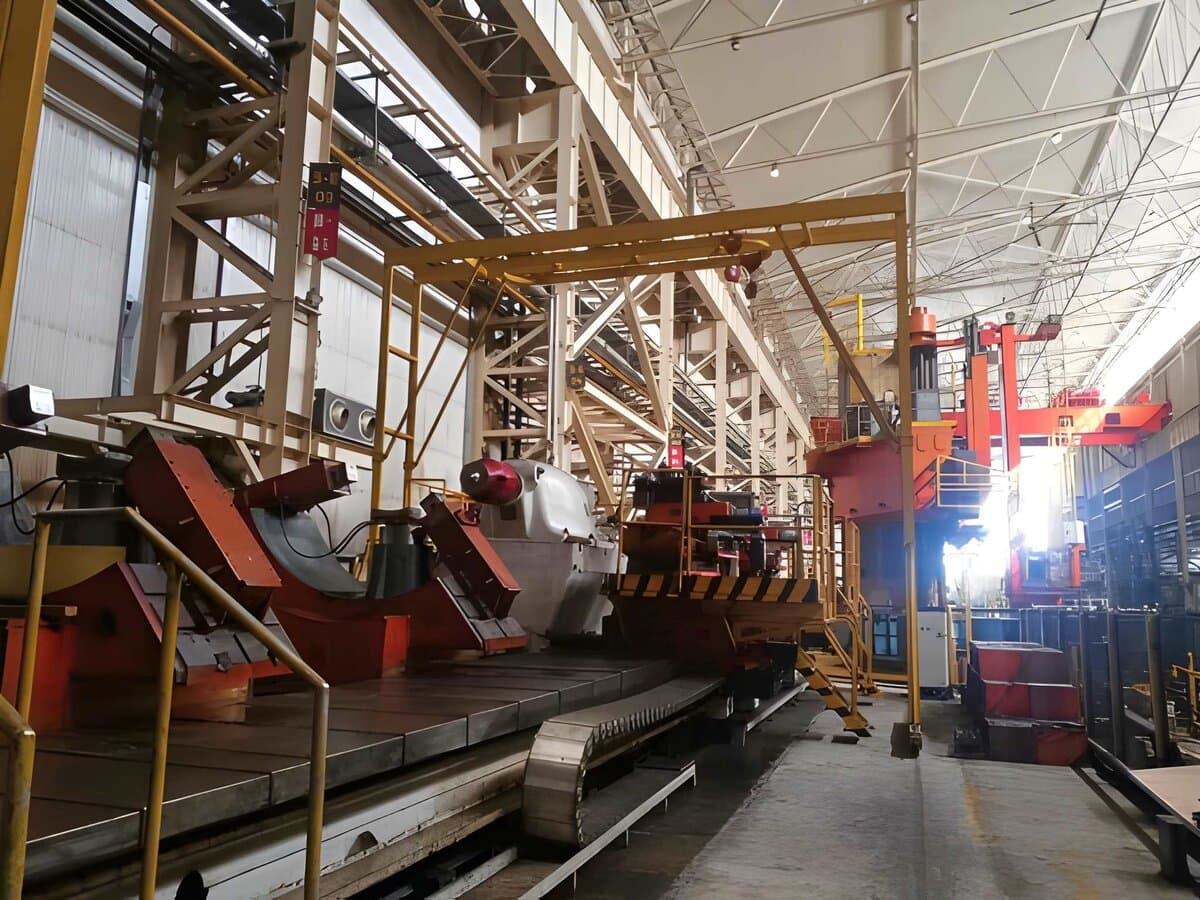

Токарный станок Schneider-Creusot 200T
Токарный станок Schneider-Creusot 200T- характеристики и технические данные
| Артикул | 50149 |
|---|---|
| Производитель | Schneider-Creusot |
| Модель | 200T |
| Тип | Токарный станок |
| Наименование | Токарный станок Schneider-Creusot 200T, Станок токарный Schneider-Creusot 200T |

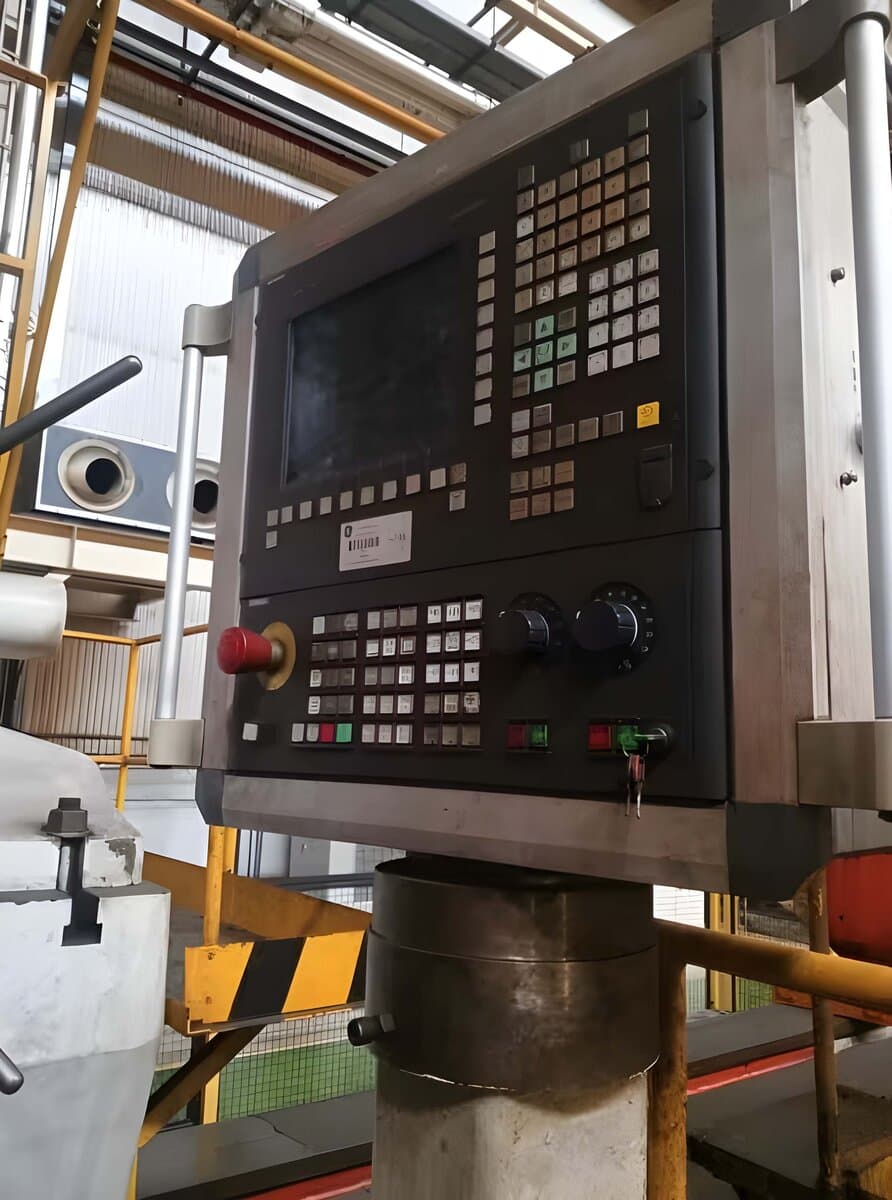

| Система ЧПУ | Siemens 840DsI |
| Привод | Siemens S120 |
| Назначение | токарная обработка |
| Максимальная длина обрабатываемой детали | 10800 мм |
| Максимальная масса обрабатываемой детали | 5000 кг |
| Максимальное расстояние от центра тяжести детали до торца планшайбы | 500 мм |
| Максимальная масса детали при зажиме в патроне | 60000 кг |
| Минимальный диаметр детали для люнета | 1200 мм |
| Максимальный диаметр детали для люнета | 2400 мм |
| Максимальная масса детали при использовании двух люнетов | 160000 кг |
| Диапазон частоты вращения планшайбы для фрезерования | 0,4–20 об/мин |
| Продольное перемещение резцедержателей | 1100 мм |
| Поперечное перемещение резцедержателей | 300 мм |
| Перемещение суппорта | 9000 мм |
| Максимальное усилие резания резцедержателя | 40000 Н |
| Максимальный крутящий момент планшайбы | 50000 Н·м |
| Мощность главного двигателя | 105 кВт |

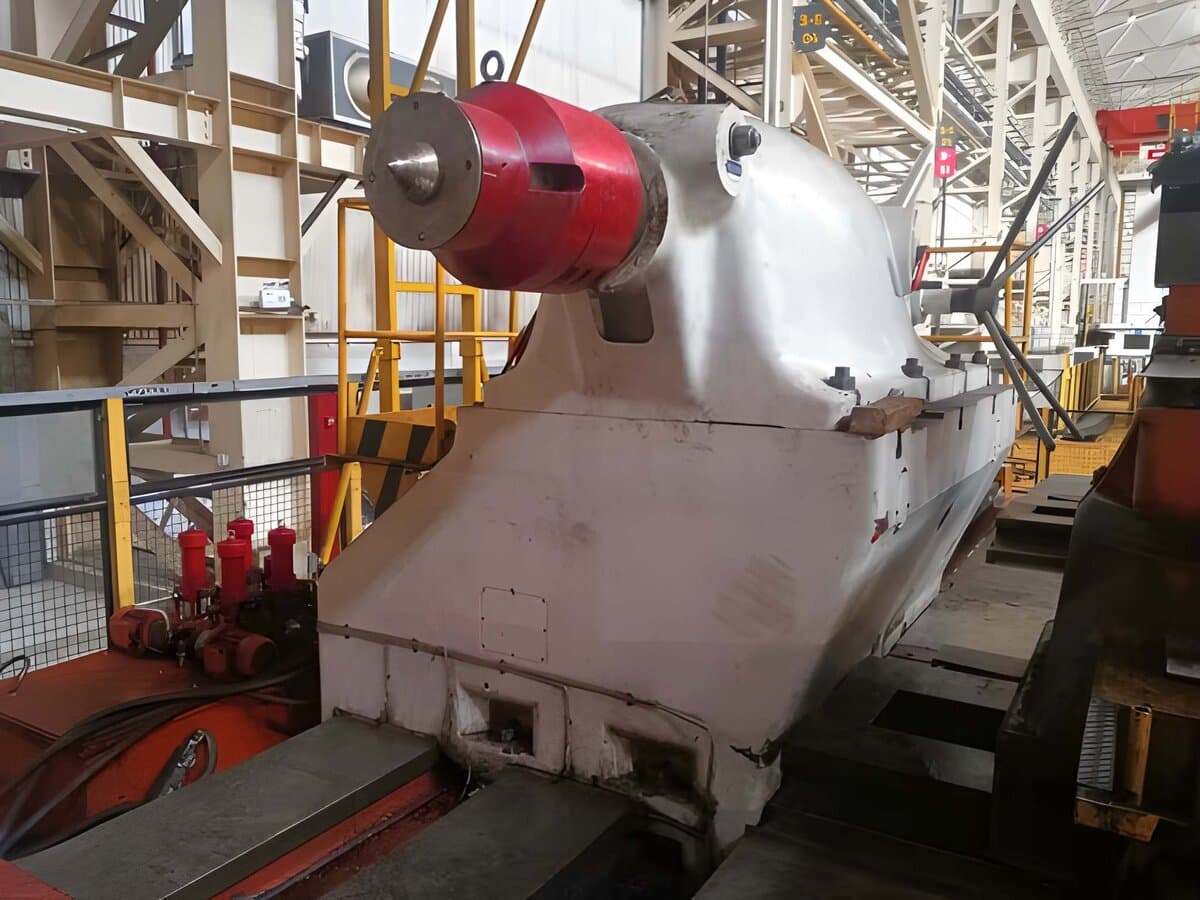

| Максимальный ход пиноли задней бабки | 200 мм |
| Высота от центра планшайбы до направляющей | 1750 мм |
| Габаритные размеры станка | 20250 x 3750 x 4610 мм |
Токарный станок модели 200T производства Schneider-Creusot под управлением системы ЧПУ Siemens 840DsI предназначен для выполнения силовых операций токарной обработки крупногабаритных деталей типа тел вращения. Этот станок осуществляет черновую и чистовую обработку сверхтяжелых заготовок в общем машиностроении, позволяя базировать массивные узлы с максимальной массой обрабатываемой детали 5000 кг и максимальной длиной обрабатываемой детали 10800 мм.

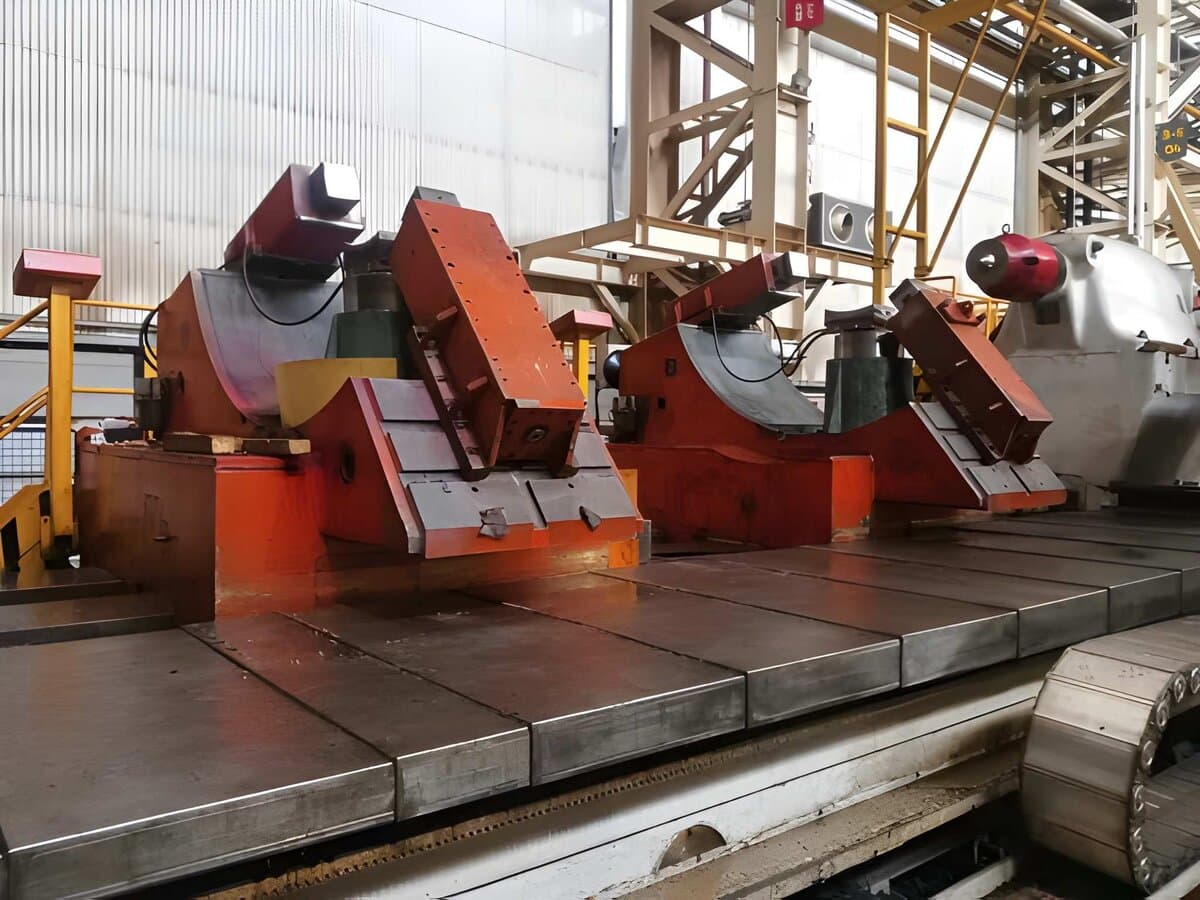

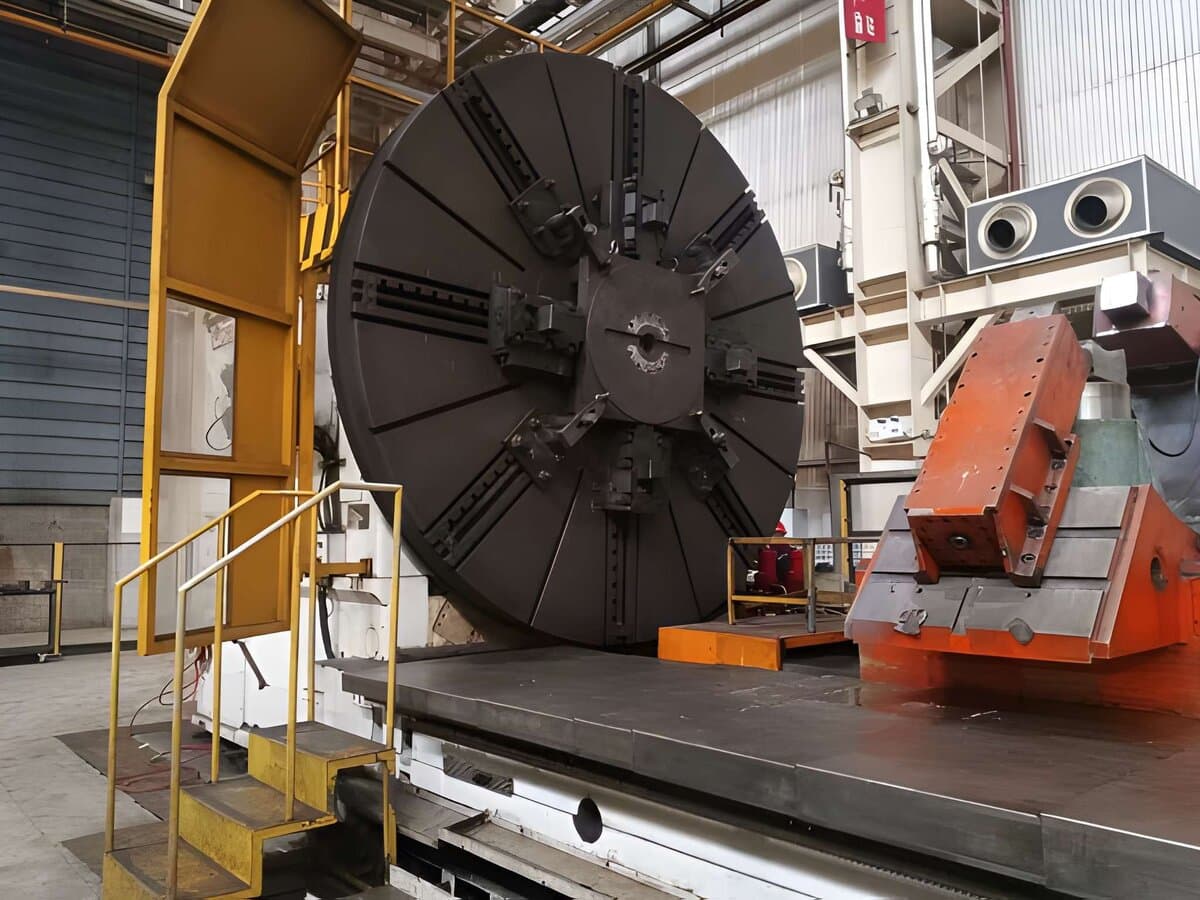

Технологический процесс резания базируется на вращении планшайбы от мощности главного двигателя 105 кВт, который генерирует максимальный крутящий момент планшайбы 50000 Н·м и обеспечивает максимальное усилие резания резцедержателя 40000 Н. Кинематика суппортной группы рассчитана на тяжелые условия эксплуатации и поддерживает продольное перемещение суппорта 9000 мм, при этом для надежного базирования деталей предусмотрена возможность работы на поддерживающих узлах, где максимальная масса детали при использовании двух люнетов может достигать 160000 кг.
