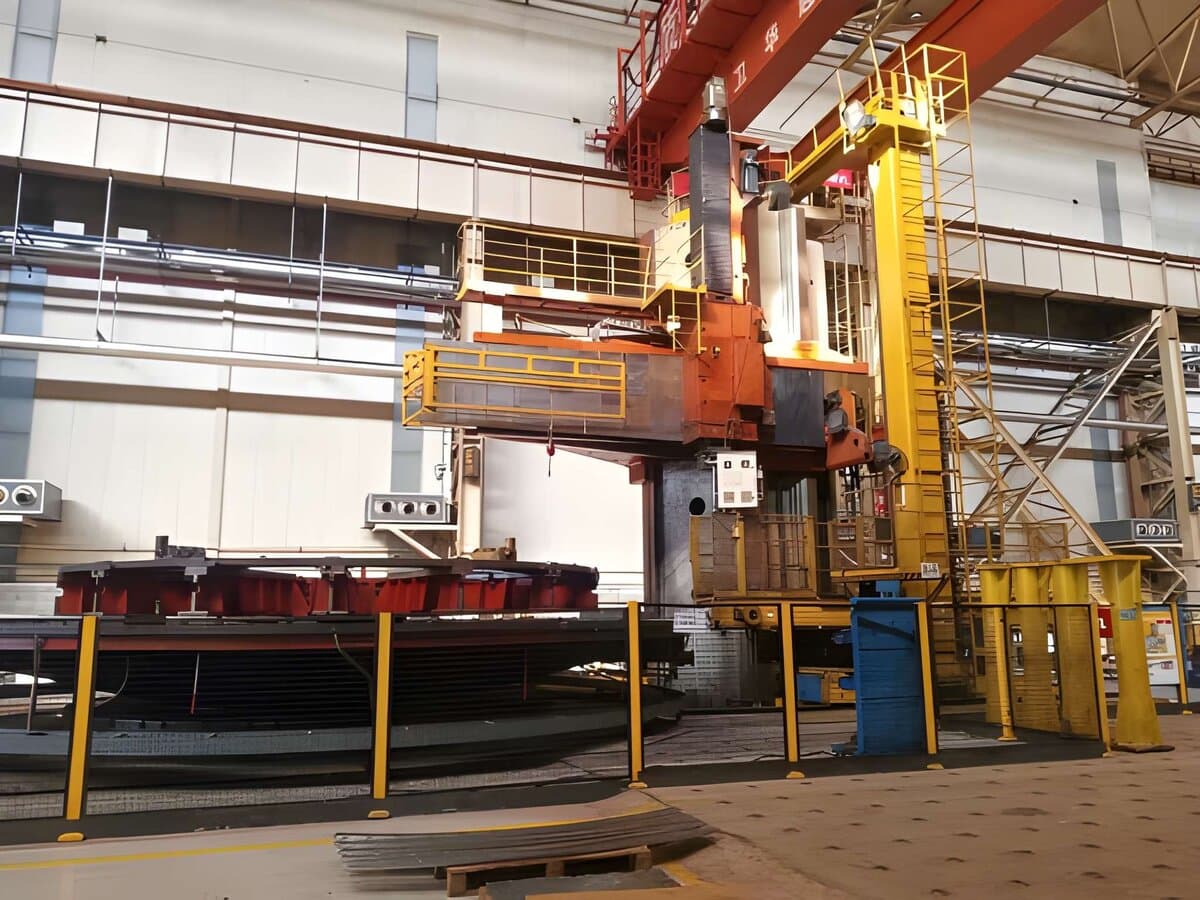

Токарно-карусельный станок CKD Blansko SKJT 63-140
Токарно-карусельный станок CKD Blansko SKJT 63-140- характеристики и технические данные
| Артикул | 50153 |
|---|---|
| Производитель | CKD Blansko |
| Модель | SKJT 63-140 |
| Год | 1982 |
| Тип | Токарно-карусельный станок |
| Наименование | Токарно-карусельный станок CKD Blansko SKJT 63-140, Станок токарно-карусельный CKD Blansko SKJT 63-140, Станок токарный CKD Blansko SKJT 63-140 |

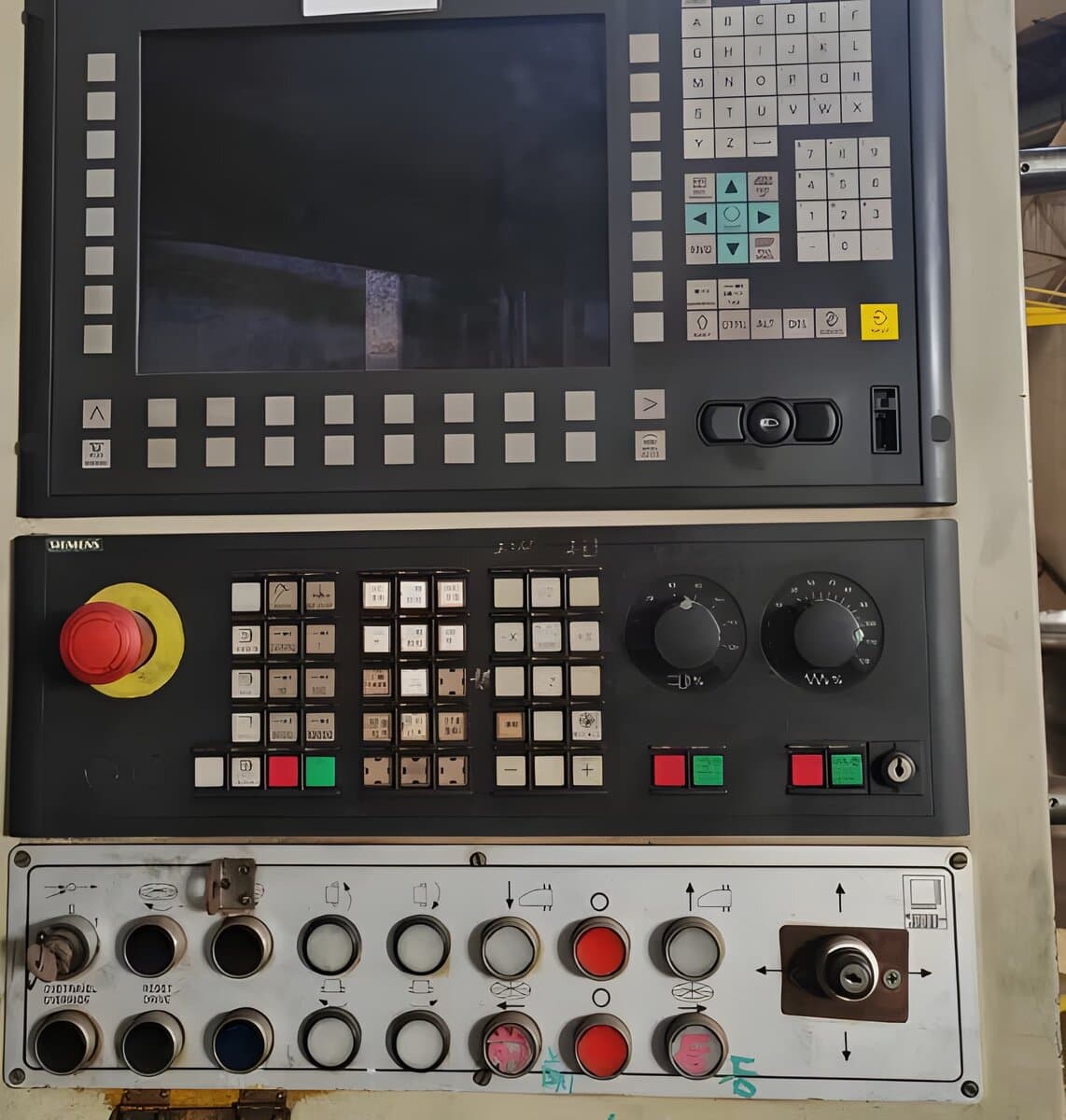

| Система ЧПУ | Siemens 840D |
| Привод | Siemens 611D |
| Назначение | токарная и фрезерная обработка |
| Максимальная высота обрабатываемой детали | 5440 мм |
| Вертикальное перемещение траверсы | 5350 мм |
| Горизонтальное перемещение суппорта по оси X | 4026 мм |
| Вертикальное перемещение суппорта по оси Z | 2920 мм |
| Частота вращения вертикального инструментального шпинделя | 800 об/мин |
| Размеры торца гильзы вертикального инструментального шпинделя | 400 x 400 мм |
| Вертикальное перемещение инструментального шпинделя по оси Z1 | 4950 мм |
| Горизонтальное перемещение инструментального шпинделя по оси X1 | 1990 мм |
| Конус фрезерного шпинделя | ISO50 |
| Мощность двигателя фрезерного шпинделя | 40 кВт |
| Мощность двигателя планшайбы | 125 кВт |
| Диаметр планшайбы | 6300 мм |
| Максимальный диаметр обработки | 14000 мм |
| Диапазон частоты вращения планшайбы в токарном режиме | 0,22–12 об/мин |
| Диапазон частоты вращения планшайбы в режиме оси C для фрезерования | 0,0015–0,05 об/мин |
| Максимальная нагрузка на планшайбу | 250000 кг |
Токарно-карусельный станок модели SKJT 63-140 производства CKD Blansko под управлением системы ЧПУ Siemens 840D предназначен для выполнения комплексных токарных и фрезерных операций на крупногабаритных деталях. Этот станок осуществляет обработку сверхтяжелых заготовок типа тел вращения на поворотном основании, конструктивные параметры которого позволяют обрабатывать максимальный диаметр обработки 14000 мм и базировать заготовки с максимальной нагрузкой на планшайбу 250000 кг при диаметре планшайбы 6300 мм.
Технологический процесс резания базируется на вращении стола мощностью двигателя планшайбы 125 кВт, регулирующей диапазон частоты вращения планшайбы в токарном режиме 0,22–12 об/мин. Многофункциональная фрезерная обработка реализуется встроенным узлом с конусом фрезерного шпинделя ISO50 и мощностью двигателя фрезерного шпинделя 40 кВт, при этом пространственная наладка исполнительных органов под максимальную высоту обрабатываемой детали 5440 мм обеспечивается за счет кинематики направляющих с вертикальным перемещением траверсы 5350 мм.
