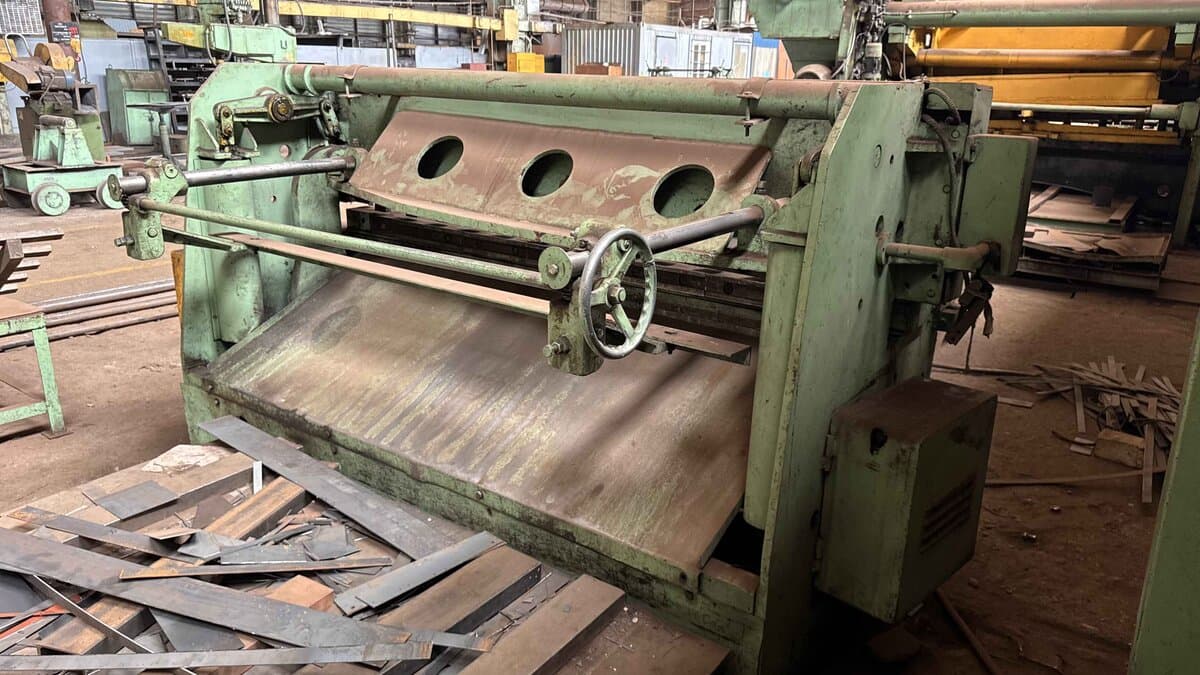

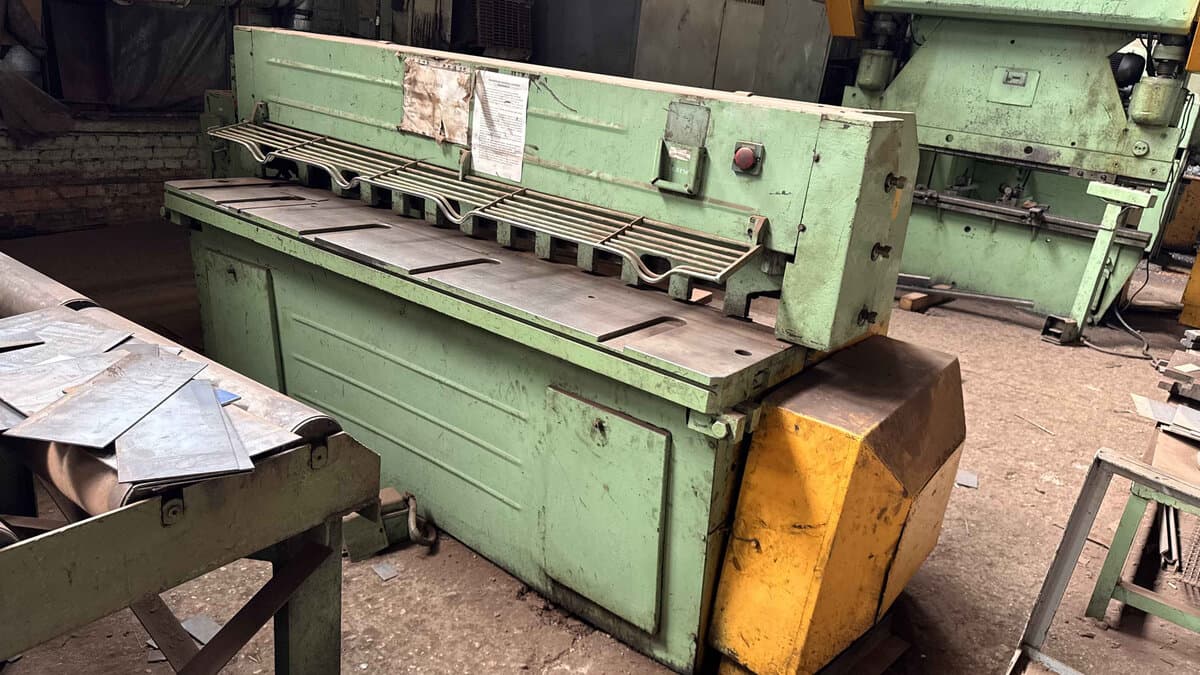

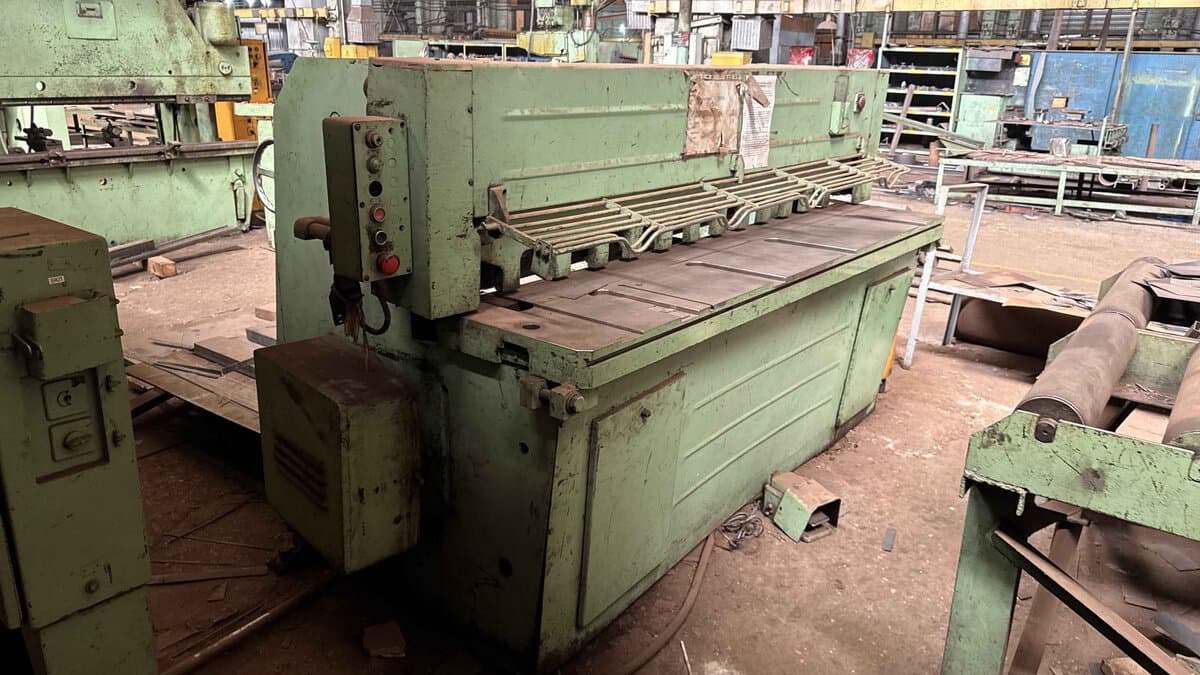

Ножницы гильотинные кривошипные НД3316

Кривошипные гильотинные ножницы модели НД3316 представляют собой листорезное оборудование с наклонным ножом, предназначенное для прямолинейной резки листового металла в заготовительных цехах машиностроительных предприятий . Агрегат применяется для холодной рубки листового проката толщиной до 4 мм и шириной до 2000 мм с пределом прочности до 500 МПа, а также может использоваться для резки неметаллических листовых материалов . Принцип работы основан на преобразовании вращательного движения кривошипного вала в возвратно-поступательное движение ножевой балки с подвижным ножом, установленным под углом 1°19′ к неподвижному ножу . Ножницы оснащены механическим прижимом листа и задним упором с ручным приводом для установки заданного размера заготовки . Частота холостых ходов ножа составляет 65 мин⁻¹, что обеспечивает высокую производительность при раскрое листа .

Ключевые технические параметры: максимальная толщина разрезаемого листа 4 мм, ширина 2000 мм; угол наклона подвижного ножа 1°19′; максимальная длина отрезаемой полосы по упору 600 мм . Мощность электродвигателя главного привода 5,5–5,6 кВт . Габаритные размеры оборудования 2850 x 1635 x 1520 мм, масса 3450 кг . Конструкция станка отличается надежностью, простотой обслуживания и позволяет эксплуатировать оборудование при низких температурах, что недоступно для гидравлических аналогов .
