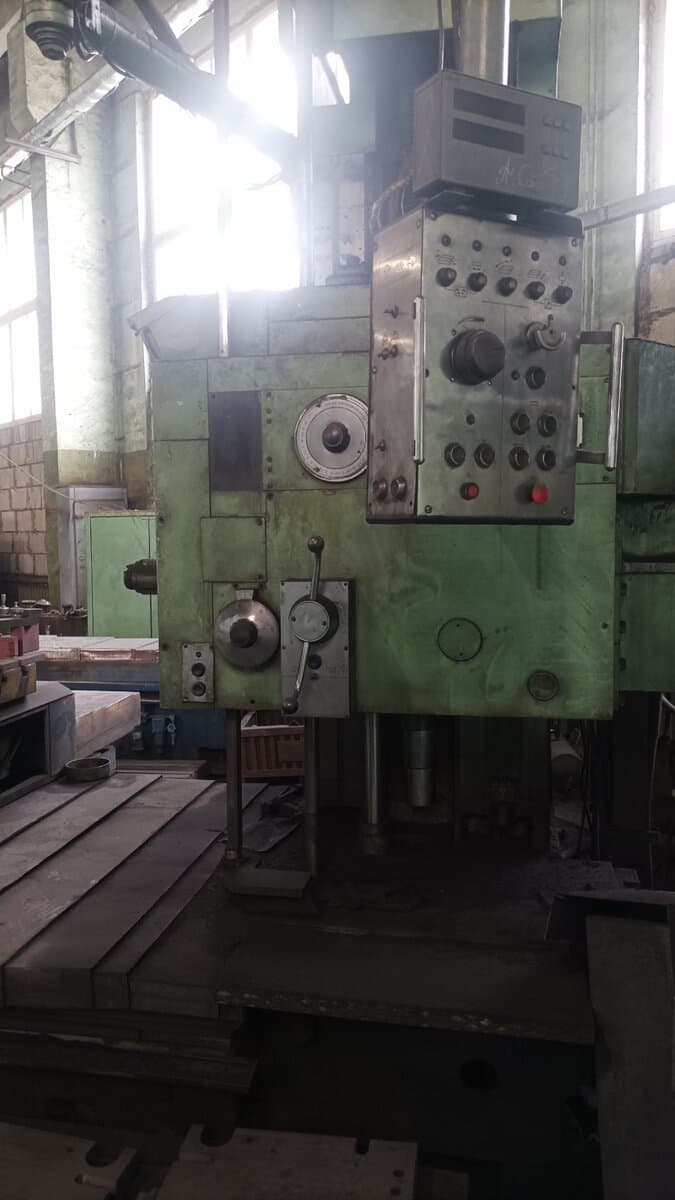

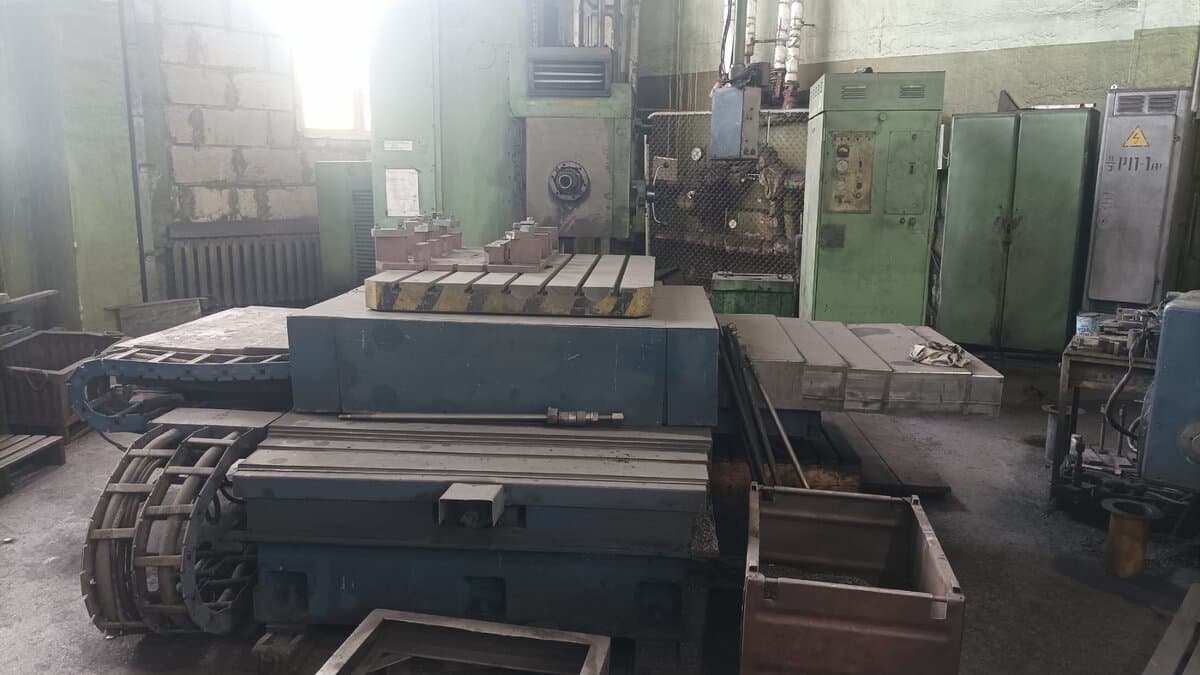

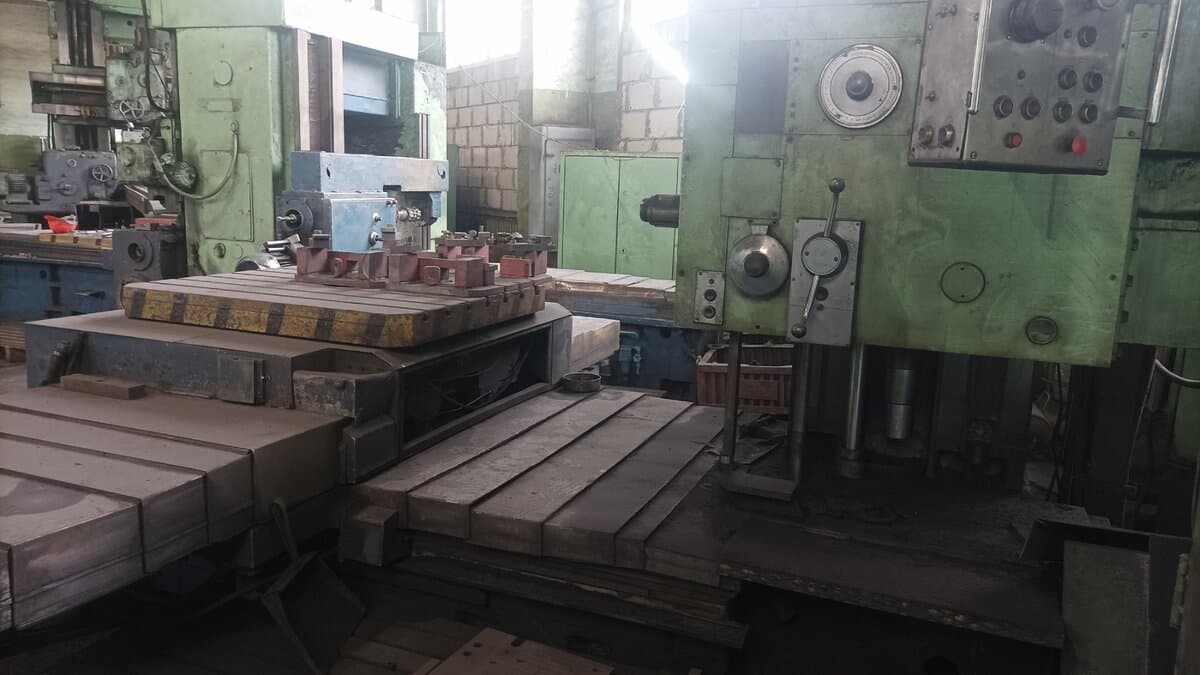

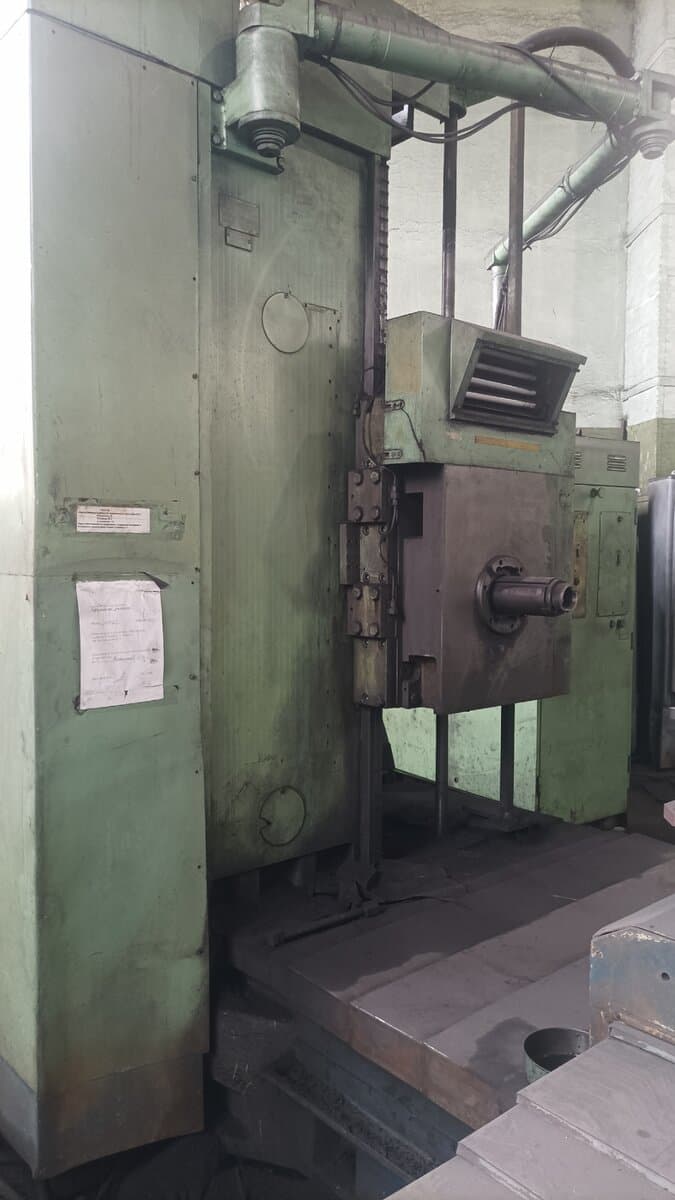

Горизонтально-расточной станок 2А622Ф2
Горизонтально-расточной станок 2А622Ф2- характеристики и технические данные
| Артикул | 50137 |
|---|---|
| Модель | 2А622Ф2 |
| Тип | Горизонтально-расточной станок |
| Наименование | Горизонтально-расточной станок 2А622Ф2, Станок горизонтально-расточной 2А622Ф2, Станок расточной 2А622Ф2 |
| Диаметр выдвижного шпинделя | 110 мм |
| Размеры рабочей поверхности стола | 1120 x 1250 мм |
| Наибольшая масса обрабатываемого изделия | 4000 кг |
| Наибольший диаметр растачиваемого отверстия | 320 мм |
| Наибольшее перемещение шпиндельной бабки вертикальное | 1000 мм |
| Наибольшее перемещение стола поперечное | 1250 мм |
| Наибольшее перемещение стола вдоль | 1000 мм |
| Наибольшее перемещение шпинделя продольное | 710 мм |
| Пределы частоты вращения шпинделя | 10–1250 об/мин |
| Пределы подач бабки и стола | 1,25–1250 мм/мин |
| Скорость быстрых перемещений стола и бабки | 5500 мм/мин |
| Скорость быстрых перемещений шпинделя | 4000 мм/мин |
| Пределы шага нарезаемой резьбы метрической | 1–10 мм |
| Пределы нарезаемой резьбы дюймовой | 4–20 ниток на 1" |
| Мощность главного электродвигателя | 11 кВт |
| Общая потребляемая мощность | 25 кВт |
| Габаритные размеры | 6100 x 3950 x 3200 мм |
| Масса станка без электрошкафа | 17000 кг |
| Напряжение питания трёхфазное 50 Гц | 380 / 220 В |
Горизонтально-расточной станок модели 2А622Ф2 предназначен для выполнения комплексных операций растачивания отверстий, сверления, зенкерования и фрезерования плоскостей в корпусных деталях. Это металлорежущее оборудование осуществляет точную многостороннюю обработку заготовок с наибольшей массой обрабатываемого изделия 4000 кг на поворотной рабочей поверхности стола 1120 x 1250 мм.
Технологический процесс резания обеспечивается выдвижным шпинделем с диаметром выдвижного шпинделя 110 мм, который осуществляет наибольшее перемещение шпинделя продольное 710 мм. Привод исполнительных узлов мощностью главного электродвигателя 11 кВт управляет рабочими проходами, задавая пределы частоты вращения шпинделя 10–1250 об/мин.
Технологический процесс резания обеспечивается выдвижным шпинделем с диаметром выдвижного шпинделя 110 мм, который осуществляет наибольшее перемещение шпинделя продольное 710 мм. Привод исполнительных узлов мощностью главного электродвигателя 11 кВт управляет рабочими проходами, задавая пределы частоты вращения шпинделя 10–1250 об/мин.
