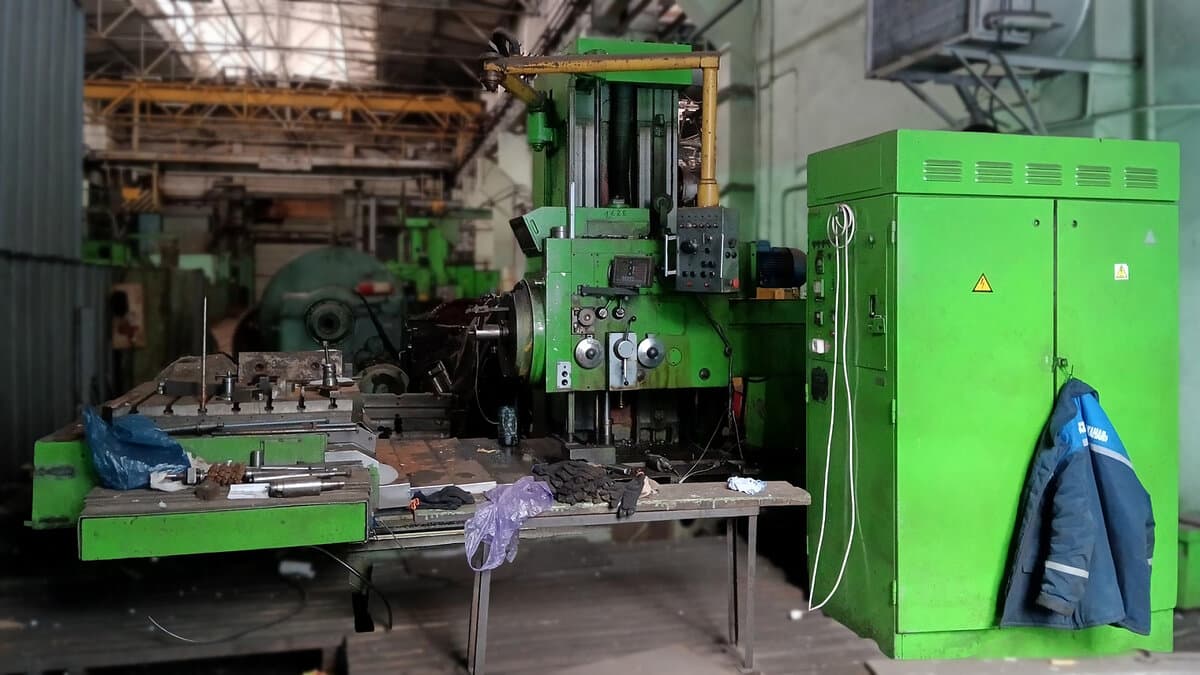

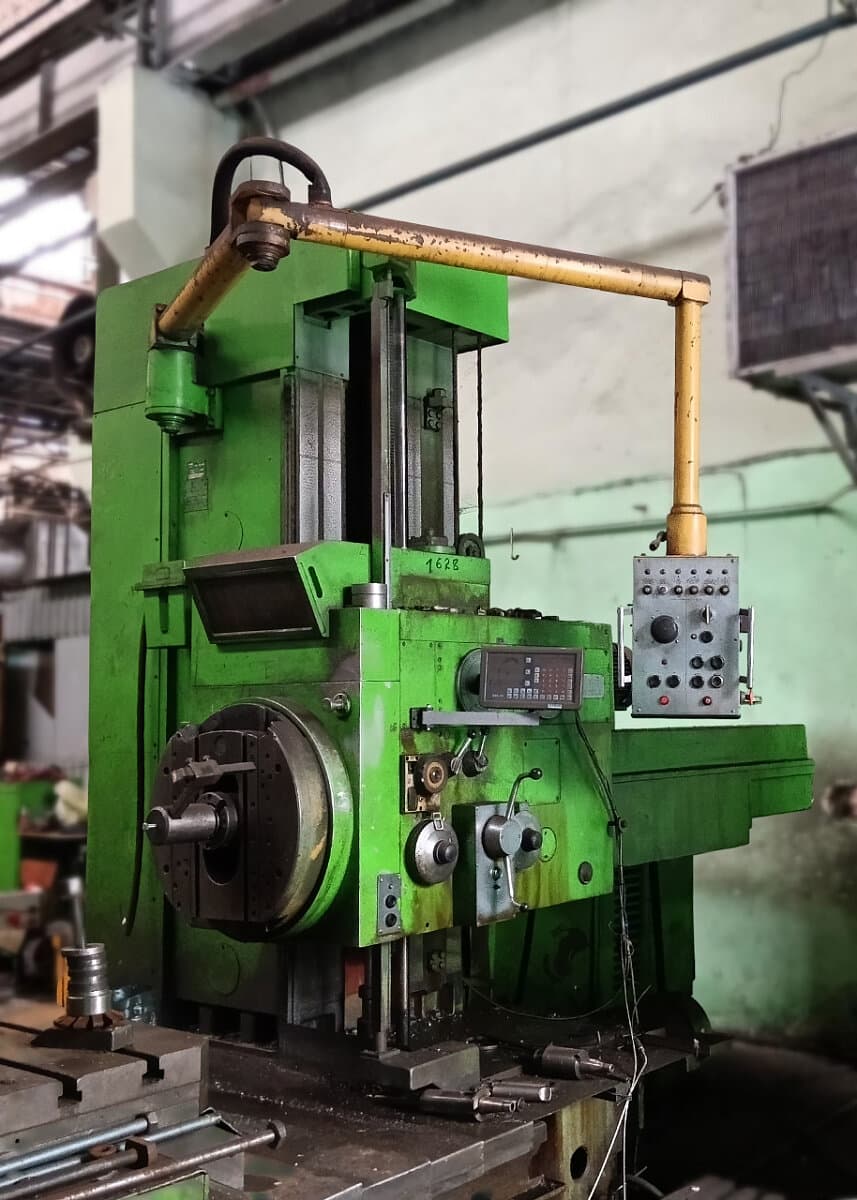

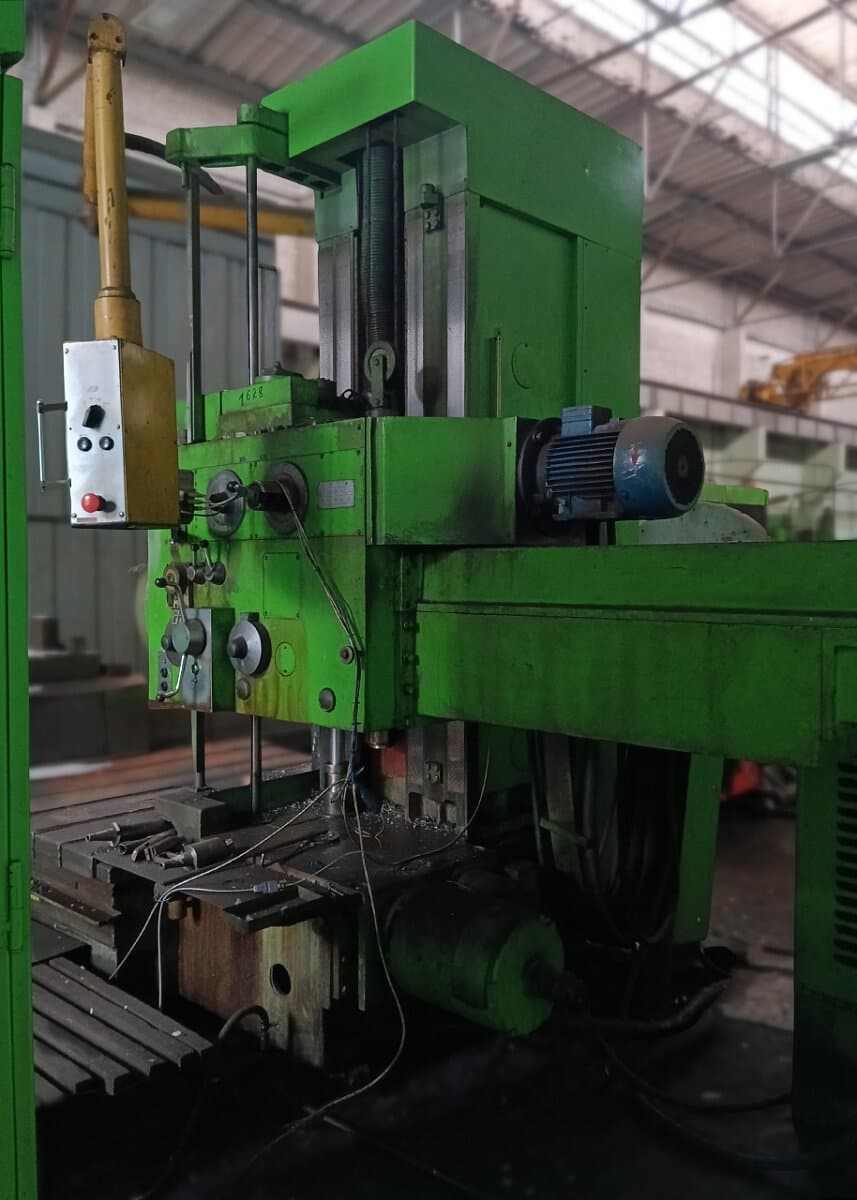

Станок горизонтально-расточной 2А620
Станок горизонтально-расточной 2А620- характеристики и технические данные
| Артикул | 50124 |
|---|---|
| Модель | 2А620 |
| Тип | Станок горизонтально-расточной |
| Наименование | Станок горизонтально-расточной 2А620, Станок расточной 2А620 |
| Размеры рабочей поверхности стола | 1120 x 1250 мм |
| Грузоподъемность стола | 3000 кг |
| Диаметр шпинделя | 90 мм |
| Внутренний конус шпинделя | морзе №5 |
| Наибольшее перемещение бабки вертикально | 1000 мм |
| Наибольшее перемещение шпинделя | 710 мм |
| Наибольшее перемещение стола продольно | 1120 мм |
| Наибольшее перемещение стола поперечно | 1000 мм |
| Наибольшее перемещение суппорта встроенной планшайбы | 170 мм |
| Скорость вращения шпинделя | 12,5–1600 об/мин |
| Скорость вращения планшайбы | 8–200 об/мин |
| Пределы рабочих подач X, Y, Z | 1,4–1110 мм/мин |
| Пределы рабочих подач W | 2,2–1760 мм/мин |
| Пределы рабочих подач U | 0,88–700 мм/мин |
| Мощность | 7,5 кВт |
| Габариты | 5700 x 3200 x 3000 мм |
Горизонтально-расточной станок 2А620 решает задачи комплексной механической обработки корпусных узлов на предприятиях общего машиностроения. Несущая система оборудования базирует заготовки на поворотном столе с размерами рабочей поверхности стола 1120 x 1250 мм и грузоподъемностью стола 3000 кг, управляя их позиционированием при наибольшем перемещении стола продольно 1120 мм и поперечно 1000 мм. За силовое резание и точность геометрии отвечает выдвижной шпиндель с диаметром шпинделя 90 мм и внутренним конусом шпинделя морзе №5, имеющий наибольшее перемещение шпинделя 710 мм и регулируемую скорость вращения шпинделя 12,5–1600 об/мин. Интегрированная в общую кинематику мощностью 7,5 кВт встроенная планшайба со скоростью вращения планшайбы 8–200 об/мин и наибольшим перемещением суппорта встроенной планшайбы 170 мм существенно расширяет спектр доступных технологических переходов.
