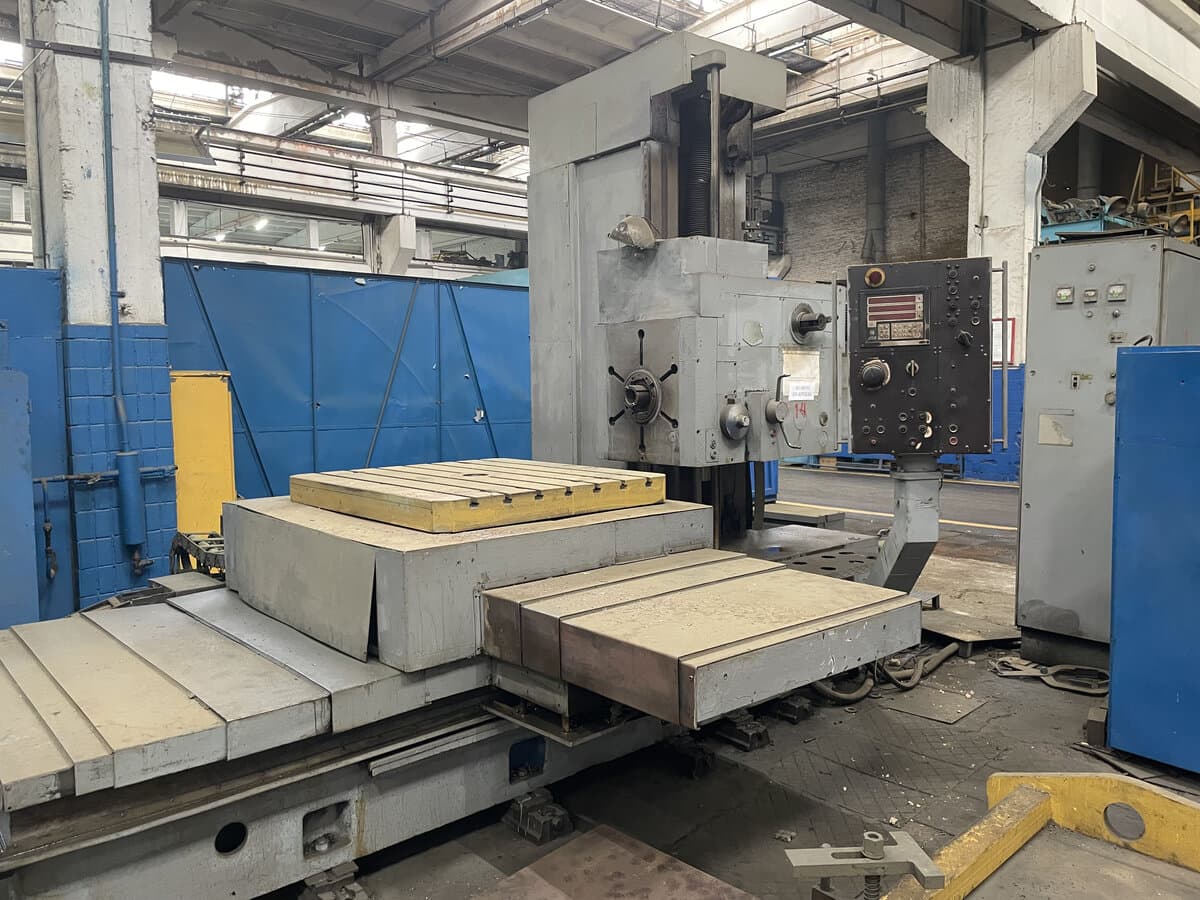

Станок горизонтально-расточной 2А622Ф1
Станок горизонтально-расточной 2А622Ф1- характеристики и технические данные
| Артикул | 50208 |
|---|---|
| Модель | 2А622Ф1 |
| Тип | Станок горизонтально-расточной |
| Наименование | Станок горизонтально-расточной 2А622Ф1, Станок расточной 2А622Ф1 |
| Диаметр выдвижного шпинделя | 110 мм |
| Конус шпинделя | ISO 50 |
| Размеры поворотного стола | 1120 x 1250 мм |
| Грузоподъемность стола | 4000 кг |
| Перемещение стола поперечное | 1250 мм |
| Перемещение стола продольное | 1000 мм |
| Перемещение шпиндельной бабки вертикальное | 1000 мм |
| Перемещение шпинделя осевое | 710 мм |
| Частота вращения шпинделя | 10–1250 об/мин |
| Количество скоростей шпинделя | 22 |
| Пределы рабочих подач стола и бабки | 1,25–1250 мм/мин |
| Пределы рабочих подач шпинделя | 2–2000 мм/мин |
| Шаг нарезаемой резьбы метрической | 1–10 мм |
| Шаг нарезаемой резьбы дюймовой | 4–20 ниток на 1″ |
| Мощность главного двигателя | 11 кВт |
| Габаритные размеры | 6070 x 3970 x 3220 мм |
| Масса | 17000–17800 кг |
Горизонтально-расточной станок модели 2А622Ф1 оснащен системой цифровой индикации (УЦИ) и предназначен для координатного сверления, растачивания отверстий, фрезерования плоскостей и нарезания резьбы в крупных корпусных деталях. Этот станок осуществляет многостороннюю прецизионную обработку тяжелых заготовок, надежно фиксируя элементы весом до 4000 кг на поворотном встроенном столе с размерами рабочей поверхности 1120 x 1250 мм.
Шпиндельный узел с конусом ISO 50 и диаметром выдвижного шпинделя 110 мм совершает осевой ход на величину 710 мм, а приводной двигатель мощностью 11 кВт через коробку скоростей на 22 ступени регулирует частоту вращения в диапазоне 10–1250 об/мин. Станочная кинематика координирует рабочие подачи шпинделя в пределах 2–2000 мм/мин, обеспечивая вертикальное перемещение бабки на 1000 мм, поперечный ход стола на 1250 мм и продольный — на 1000 мм.
