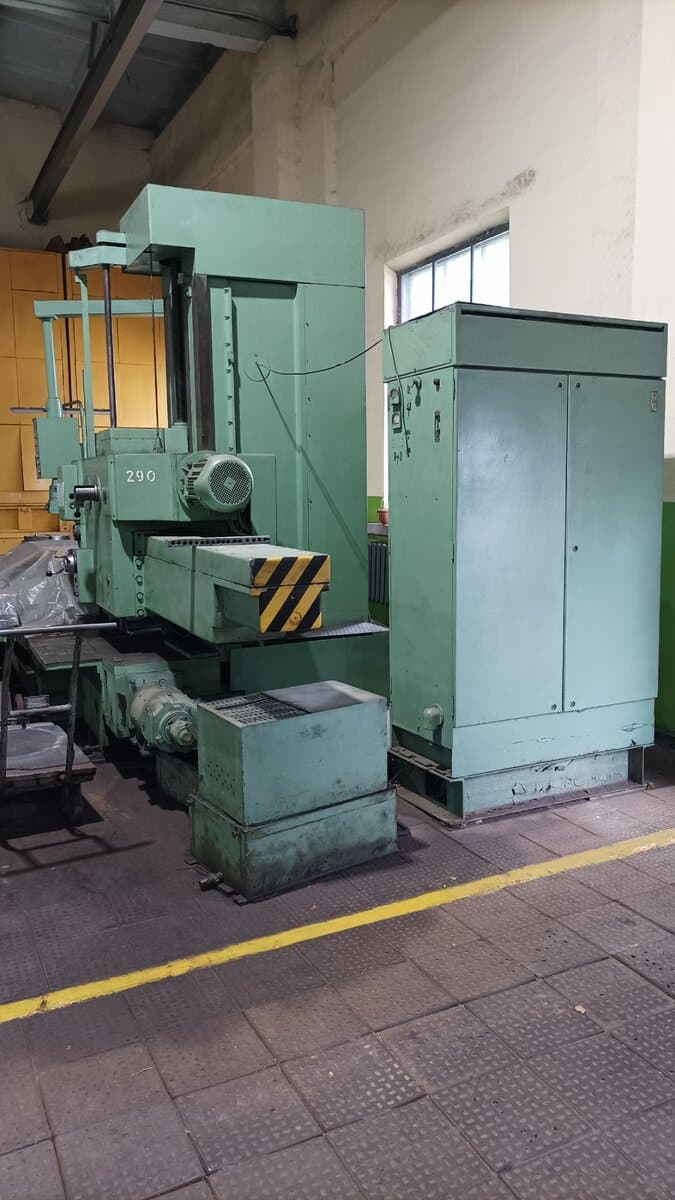

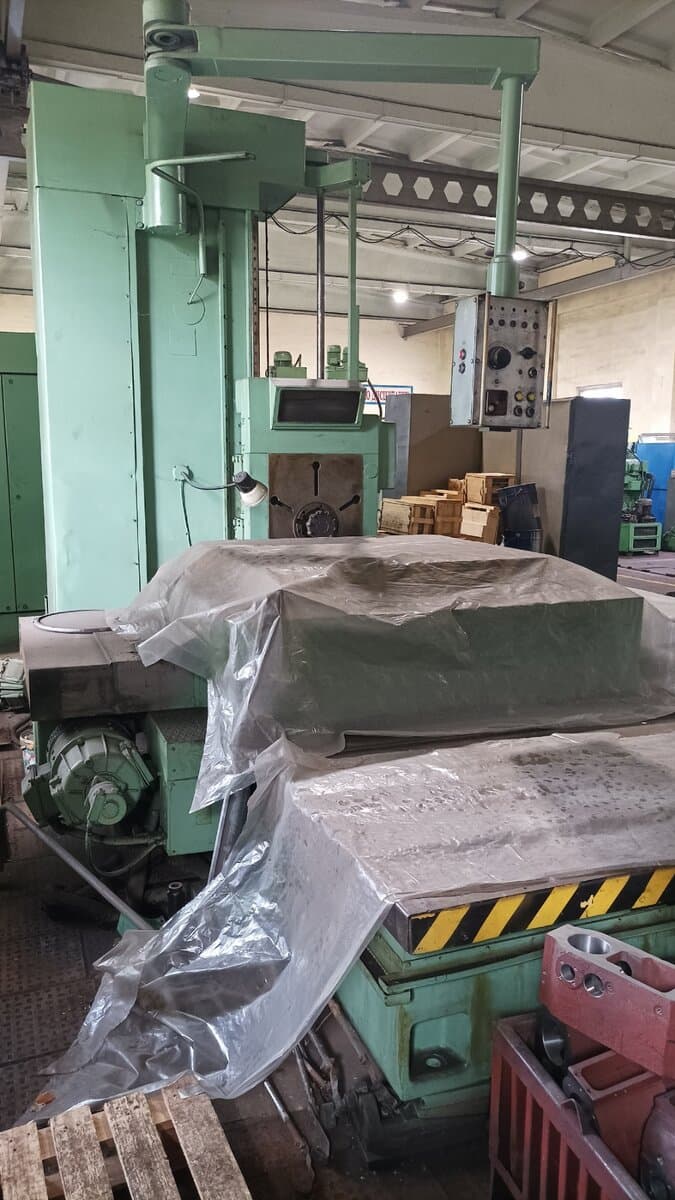

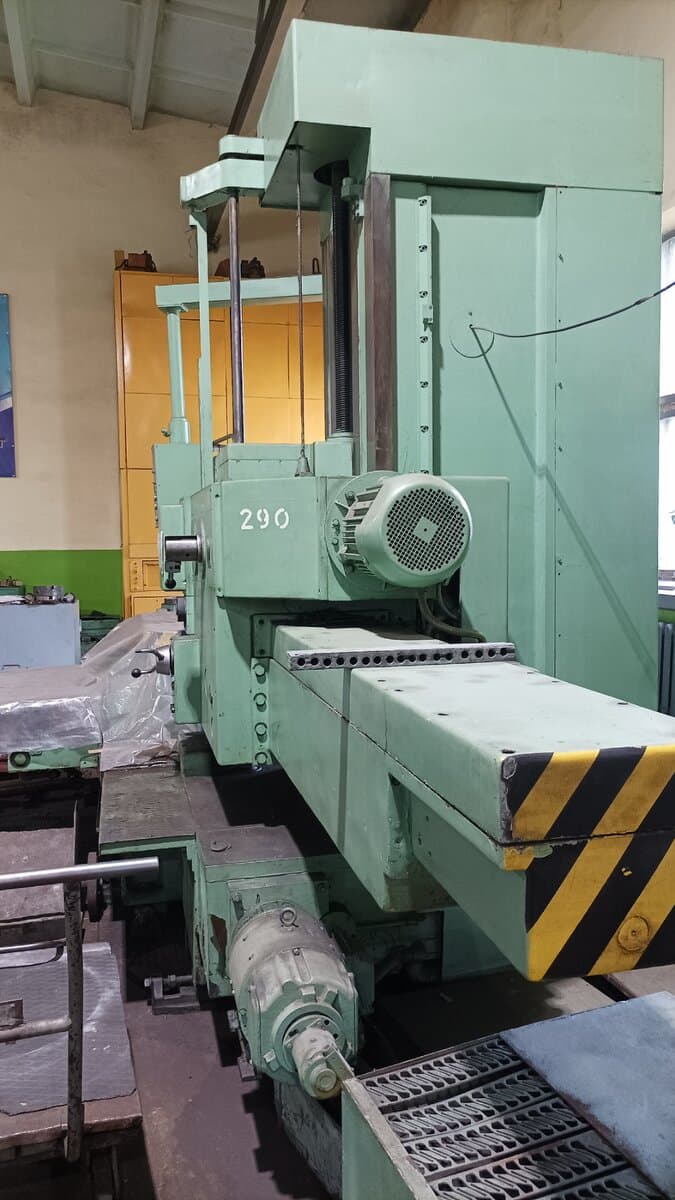

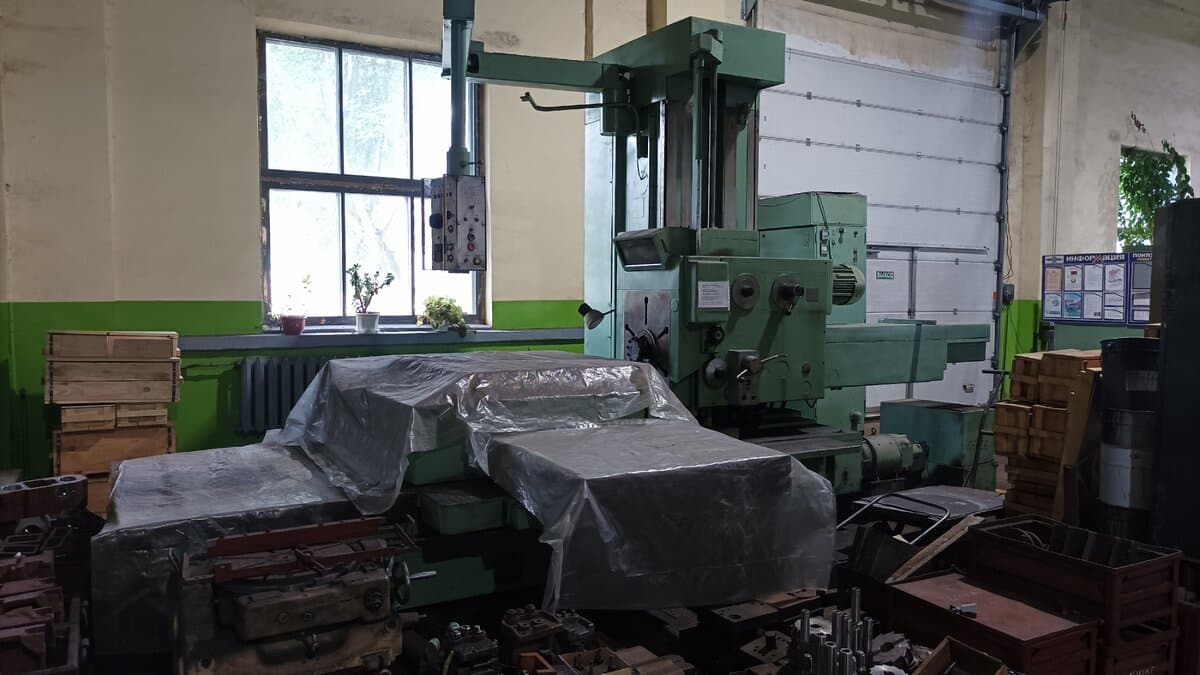

Горизонтально-расточной станок 2А622Ф2
Горизонтально-расточной станок 2А622Ф2- характеристики и технические данные
| Артикул | 50138 |
|---|---|
| Модель | 2А622Ф2 |
| Тип | Горизонтально-расточной станок |
| Наименование | Горизонтально-расточной станок 2А622Ф2, Станок горизонтально-расточной 2А622Ф2, Станок расточной 2А622Ф2 |
| Диаметр выдвижного шпинделя | 110 мм |
| Размеры рабочей поверхности стола | 1120 x 1250 мм |
| Наибольшая масса обрабатываемого изделия | 4000 кг |
| Наибольший диаметр растачиваемого отверстия | 320 мм |
| Наибольшее перемещение шпиндельной бабки вертикальное | 1000 мм |
| Наибольшее перемещение стола поперечное | 1250 мм |
| Наибольшее перемещение стола вдоль | 1000 мм |
| Наибольшее перемещение шпинделя продольное | 710 мм |
| Пределы частоты вращения шпинделя | 10–1250 об/мин |
| Пределы подач бабки и стола | 1,25–1250 мм/мин |
| Скорость быстрых перемещений стола и бабки | 5500 мм/мин |
| Скорость быстрых перемещений шпинделя | 4000 мм/мин |
| Пределы шага нарезаемой резьбы метрической | 1–10 мм |
| Пределы нарезаемой резьбы дюймовой | 4–20 ниток на 1" |
| Мощность главного электродвигателя | 11 кВт |
| Общая потребляемая мощность | 25 кВт |
| Габаритные размеры | 6100 x 3950 x 3200 мм |
| Масса станка без электрошкафа | 17000 кг |
| Напряжение питания трёхфазное 50 Гц | 380 / 220 В |
Горизонтально-расточной станок модели 2А622Ф2 предназначен для выполнения комплексных операций растачивания отверстий, сверления, зенкерования, а также торцевого и контурного фрезерования корпусных деталей. Это металлорежущее оборудование осуществляет высокоточную обработку крупногабаритных заготовок с наибольшим диаметром растачиваемого отверстия 320 мм на рабочей поверхности стола 1120 x 1250 мм с наибольшей массой обрабатываемого изделия 4000 кг.
Технологический процесс реализуется при вращении выдвижного шпинделя с диаметром выдвижного шпинделя 110 мм в пределах частоты вращения шпинделя 10–1250 об/мин от мощности главного электродвигателя 11 кВт. Координатные перемещения узлов задаются в пределах подач бабки и стола 1,25–1250 мм/мин, при этом наибольшее перемещение стола поперечное составляет 1250 мм, наибольшее перемещение стола вдоль равно 1000 мм, а вертикальный ход шпиндельной бабки достигает 1000 мм.
Технологический процесс реализуется при вращении выдвижного шпинделя с диаметром выдвижного шпинделя 110 мм в пределах частоты вращения шпинделя 10–1250 об/мин от мощности главного электродвигателя 11 кВт. Координатные перемещения узлов задаются в пределах подач бабки и стола 1,25–1250 мм/мин, при этом наибольшее перемещение стола поперечное составляет 1250 мм, наибольшее перемещение стола вдоль равно 1000 мм, а вертикальный ход шпиндельной бабки достигает 1000 мм.
