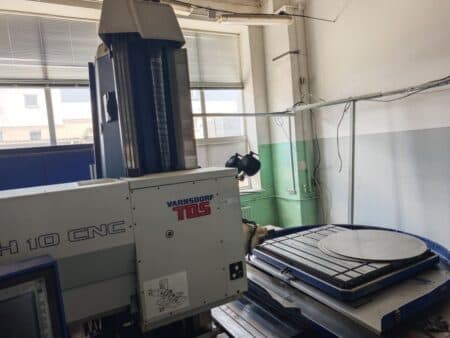

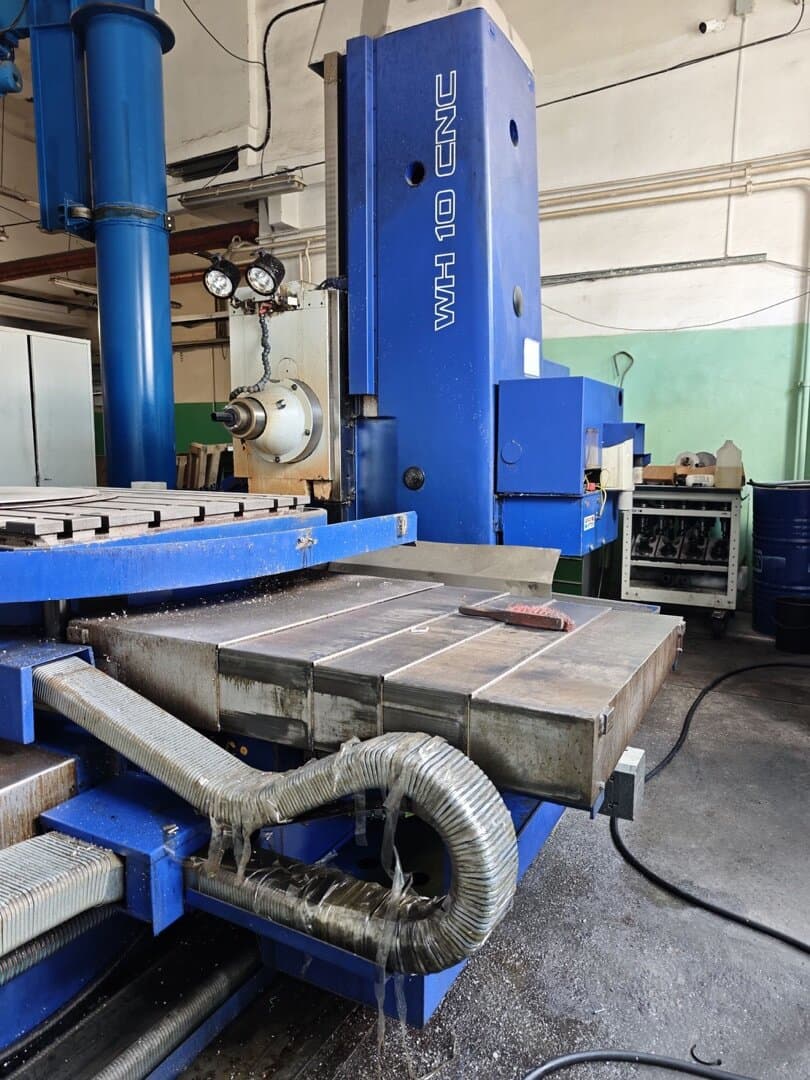

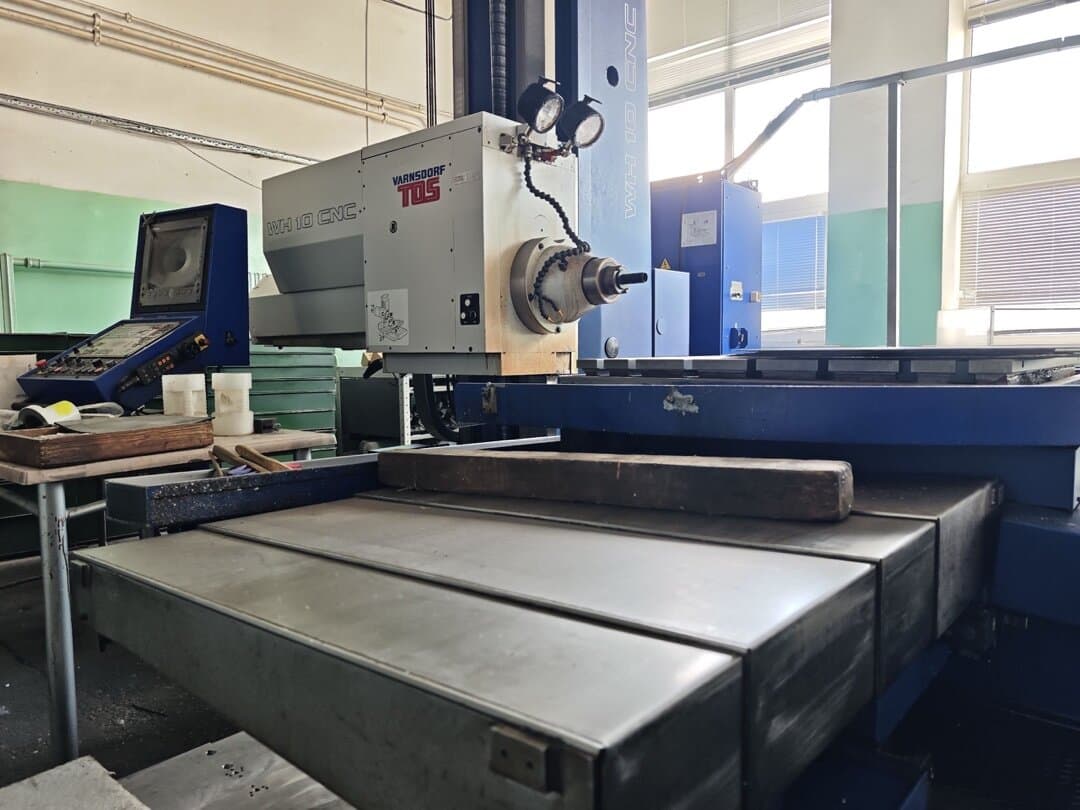

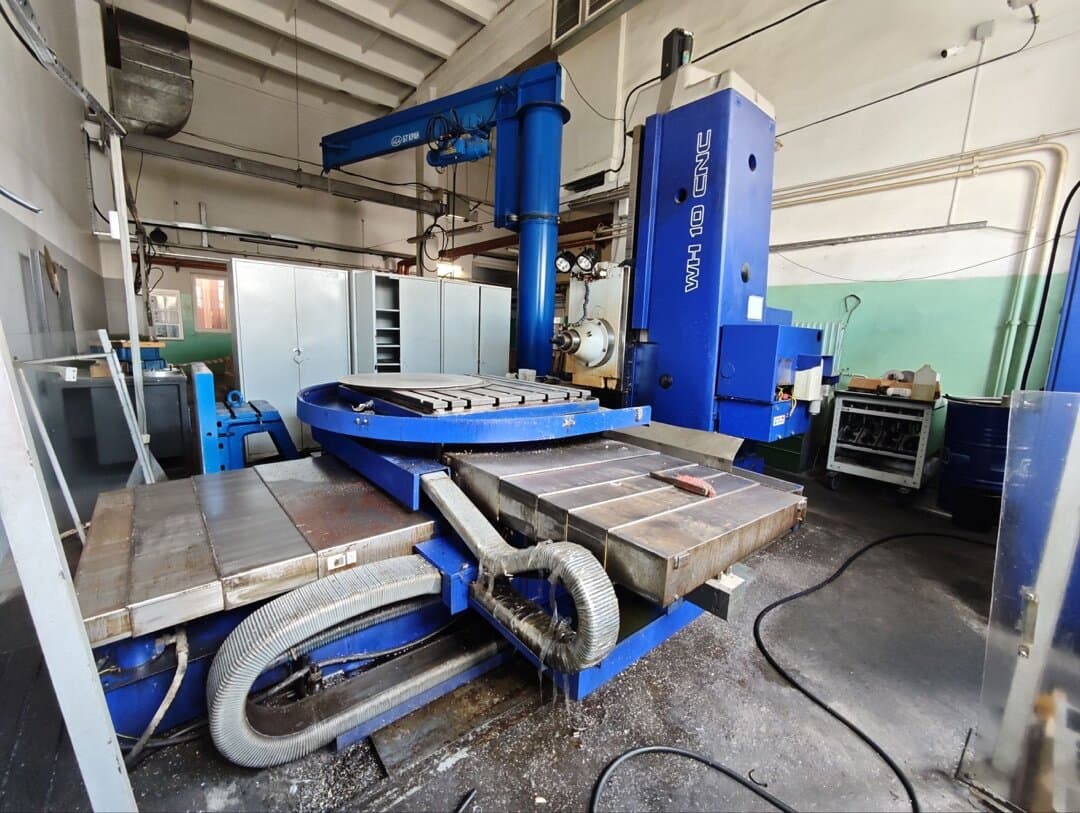

Горизонтально-расточной станок TOS Varnsdorf WH 10 CNC
Горизонтально-расточной станок TOS Varnsdorf WH 10 CNC- характеристики и технические данные
| Артикул | 50223 |
|---|---|
| Производитель | TOS Varnsdorf |
| Модель | WH 10 CNC |

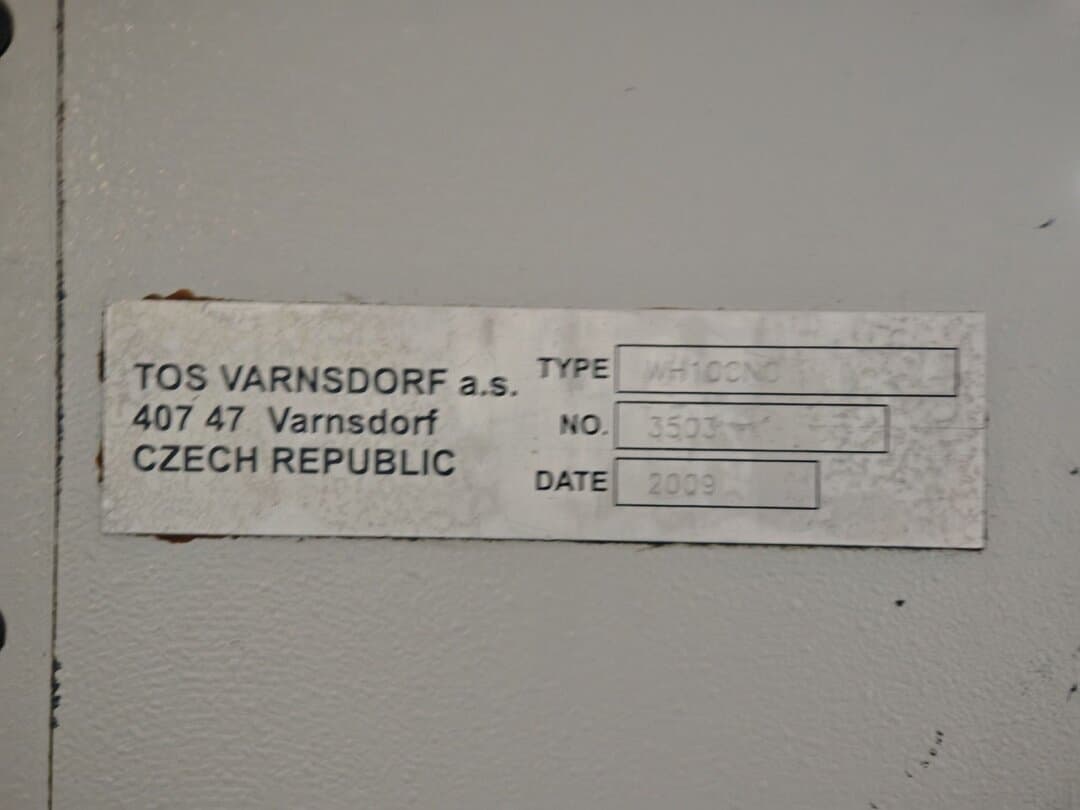

| Год | 2009 |
| Тип | Горизонтально-расточной станок |
| Наименование | Горизонтально-расточной станок TOS Varnsdorf WH 10 CNC, Станок горизонтально-расточной TOS Varnsdorf WH 10 CNC |
| Диаметр рабочего шпинделя | 100 мм |
| Конус шпинделя | ISO 50 |
| Диапазон частот вращения шпинделя | 10–1800 об/мин |
| Расширенный диапазон частот вращения шпинделя | 5–1800 об/мин |
| Мощность главного двигателя S2 | 20 кВт |
| Мощность главного двигателя S6 | 19 кВт |
| Перемещение стола поперечное | 1250 мм |
| Перемещение шпиндельной головки вертикальное | 1100 мм |
| Перемещение стола продольное | 940 мм |
| Выдвижение шпинделя | 630 мм |
| Размеры стола | 1000 x 1120 мм |
| Максимальная масса обрабатываемой детали | 3000 кг |
| Рабочие подачи | 4–4000 мм/мин |
| Ускоренные подачи | 8000 мм/мин |
| Ускоренная подача поворота стола | 2 об/мин |
| Общая входная мощность | 50 кВА |

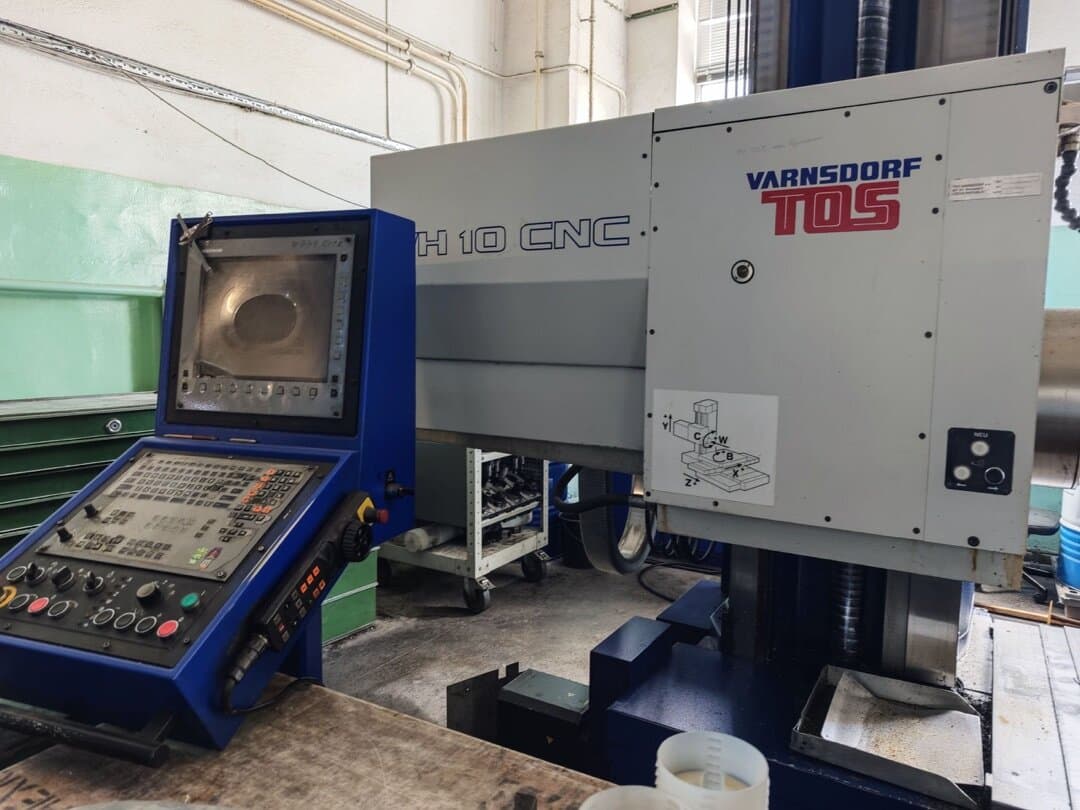

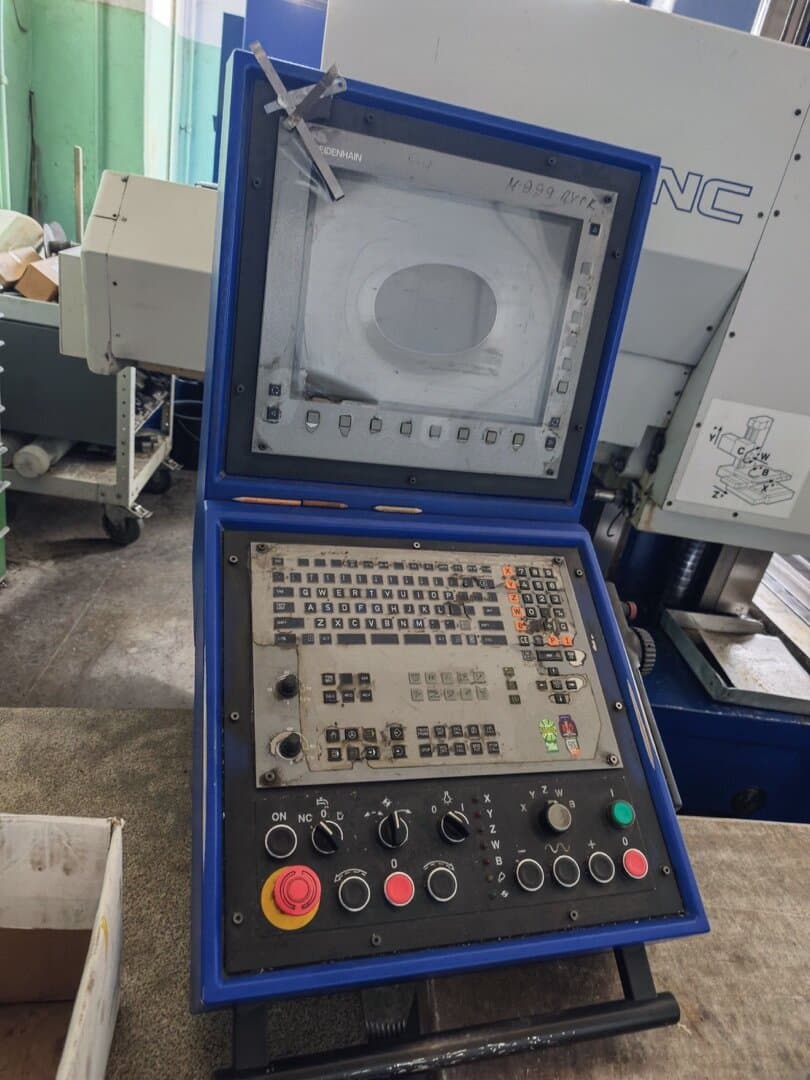

| Система ЧПУ | HEIDENHAIN iTNC 530 |
| Масса | 13400 кг |

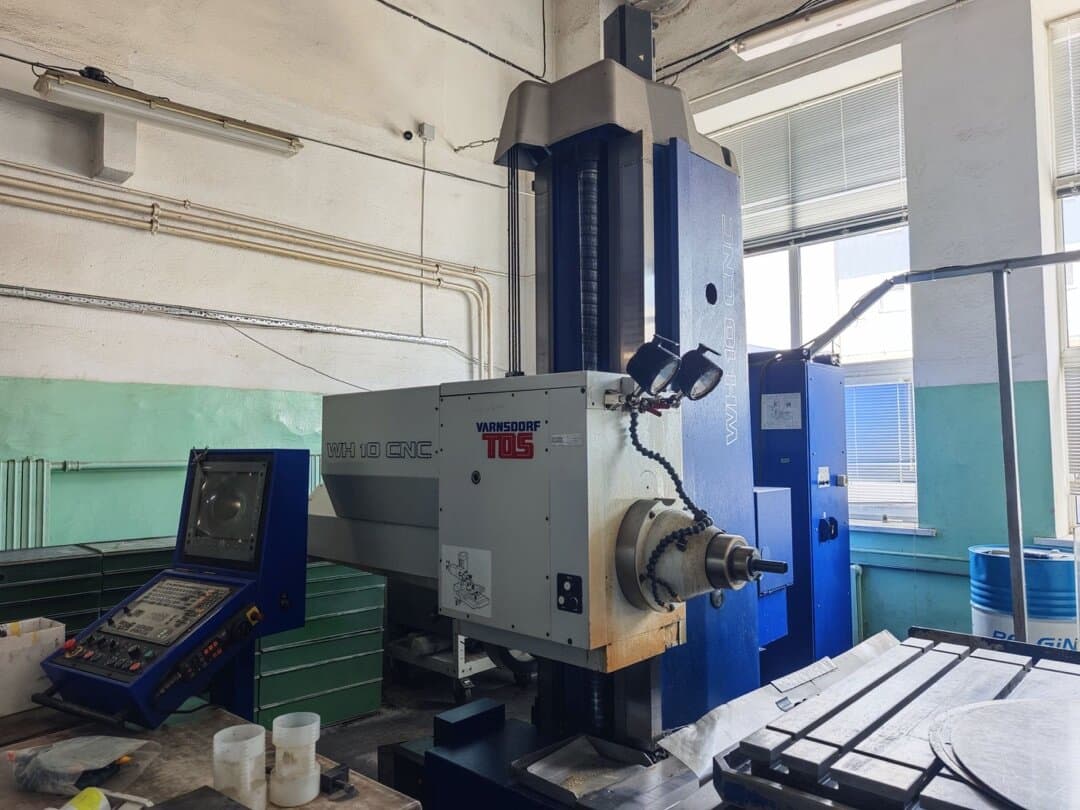

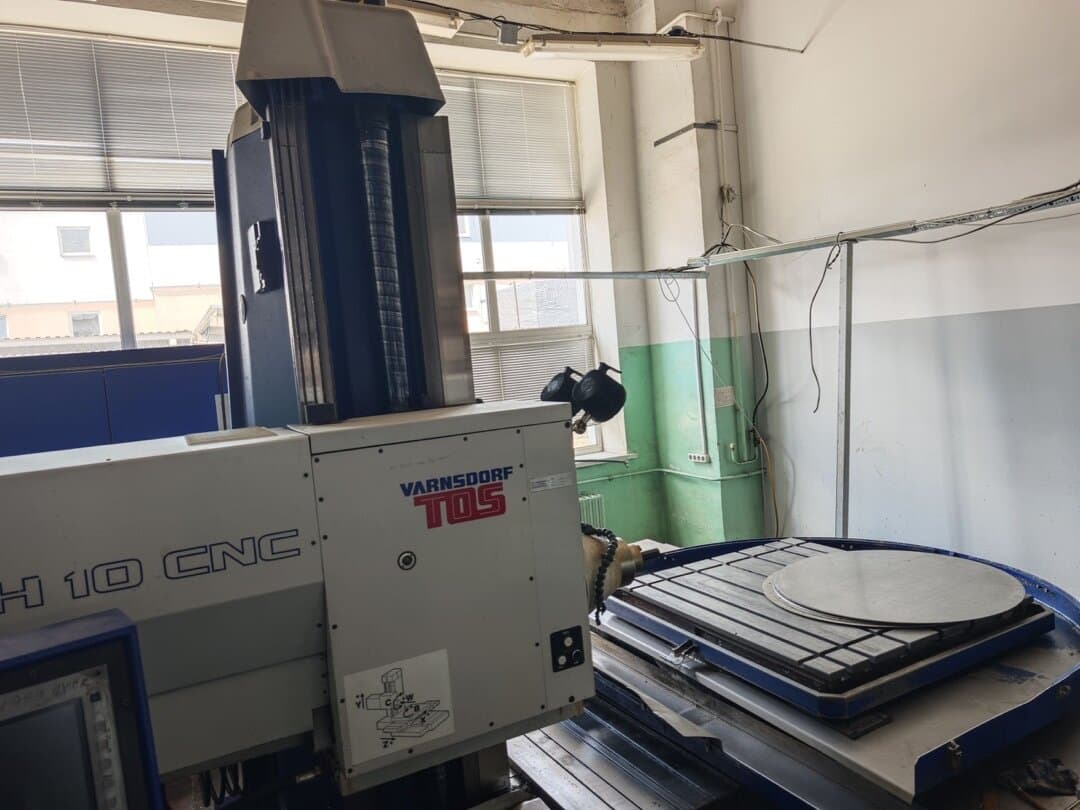

Горизонтально-расточной станок с ЧПУ TOS WH 10 CNC предназначен для сверления, растачивания, фрезерования и чистовой обработки деталей коробчатой и сложной формы . Принцип действия основан на вращении горизонтально расположенного шпинделя, перемещении стола по координатам X и Z, вертикальном движении шпиндельной бабки по координате Y и выдвижении самого шпинделя W. Система ЧПУ HEIDENHAIN iTNC 530 обеспечивает высокоточное управление позиционированием инструмента и обработкой по программе .
Диаметр рабочего шпинделя 100 мм с конусом ISO 50 обеспечивает установку тяжелого инструмента. Частота вращения шпинделя регулируется в диапазоне 5–1800 об/мин. Мощность главного двигателя составляет 20 кВт (S2) и 19 кВт (S6). Стол размером 1000×1120 мм выдерживает нагрузку до 3000 кг. Перемещение стола поперечное — 1250 мм, вертикальное перемещение шпиндельной головки — 1100 мм, продольное перемещение стола — 940 мм, выдвижение шпинделя — 630 мм . Рабочие подачи от 4 до 4000 мм/мин, ускоренные подачи — 8000 мм/мин. Ускоренная подача поворота стола — 2 об/мин. Общая входная мощность — 50 кВА. Масса станка — 13400 кг.
