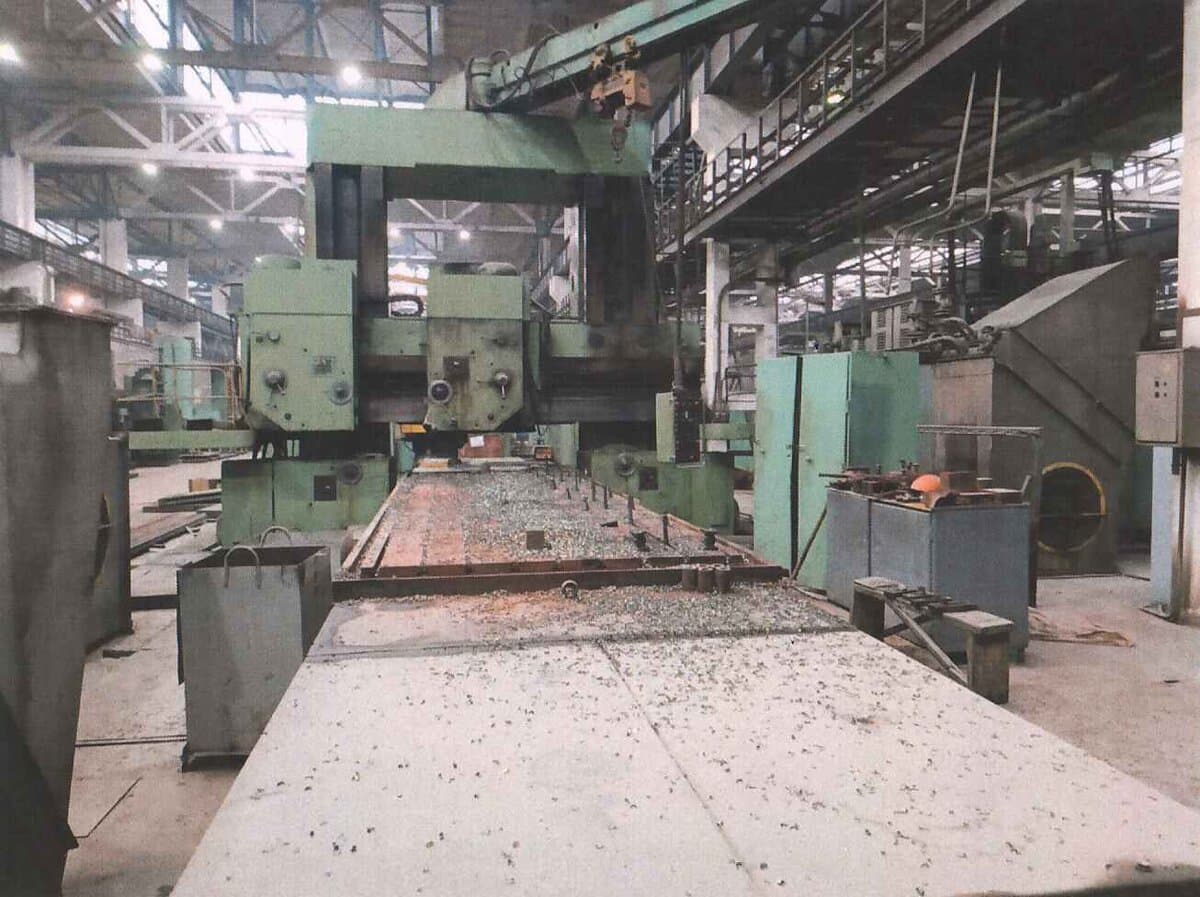

Продольно-фрезерный станок 6620
Продольно-фрезерный станок 6620- характеристики и технические данные
| Артикул | 50226 |
|---|---|
| Модель | 6620 |
| Тип | Продольно-фрезерный станок |
| Наименование | Продольно-фрезерный станок 6620, Станок продольно-фрезерный 6620, Станок фрезерный 6620 |
| Размеры стола | 6300 x 2000 мм |
| Максимальный ход стола | 6800 мм |
| Максимальные размеры обрабатываемой заготовки | 2000 x 2000 мм |
| Максимальная масса заготовки | 50000 кг |
| Количество шпинделей | 4 |
| Количество вертикальных шпинделей | 2 |
| Количество горизонтальных шпинделей | 2 |
| Диапазон частот вращения шпинделя | 20–1000 об/мин |
| Количество скоростей шпинделя | 18 |
| Мощность привода главного движения | 30 кВт |
| Пределы подач стола | 5–1000 мм/мин |
| Пределы подач фрезерных бабок | 8–800 мм/мин |
| Пределы подач гильз шпинделя | 4–400 мм/мин |
| Угол поворота вертикальных фрезерных бабок | ±45° |
| Угол поворота горизонтальных фрезерных бабок | ±30° |
| Ход гильзы шпинделя | 350 мм |
| Габаритные размеры | 18970 x 7570 x 6700 мм |
| Масса | 121900 кг |
Четырехшпиндельный продольно-фрезерный станок 6620 предназначен для обработки крупногабаритных заготовок с четырех сторон за один проход. Принцип действия основан на продольном перемещении стола с закрепленной деталью относительно неподвижных фрезерных бабок. Конструкция включает два вертикальных и два горизонтальных шпинделя, что позволяет одновременно фрезеровать верхнюю, боковые и нижнюю поверхности, исключая переустановку детали и сокращая время обработки.
Размеры стола 6300 x 2000 мм с максимальной нагрузкой до 50000 кг обеспечивают обработку крупных заготовок. Вертикальные бабки поворачиваются на ±45°, горизонтальные — на ±30°, что позволяет обрабатывать наклонные плоскости и сложные контуры. Мощность привода 30 кВт и диапазон частот вращения 20–1000 об/мин обеспечивают производительную обработку различных материалов. Габаритные размеры — 18970 x 7570 x 6700 мм, масса — 121900 кг.
