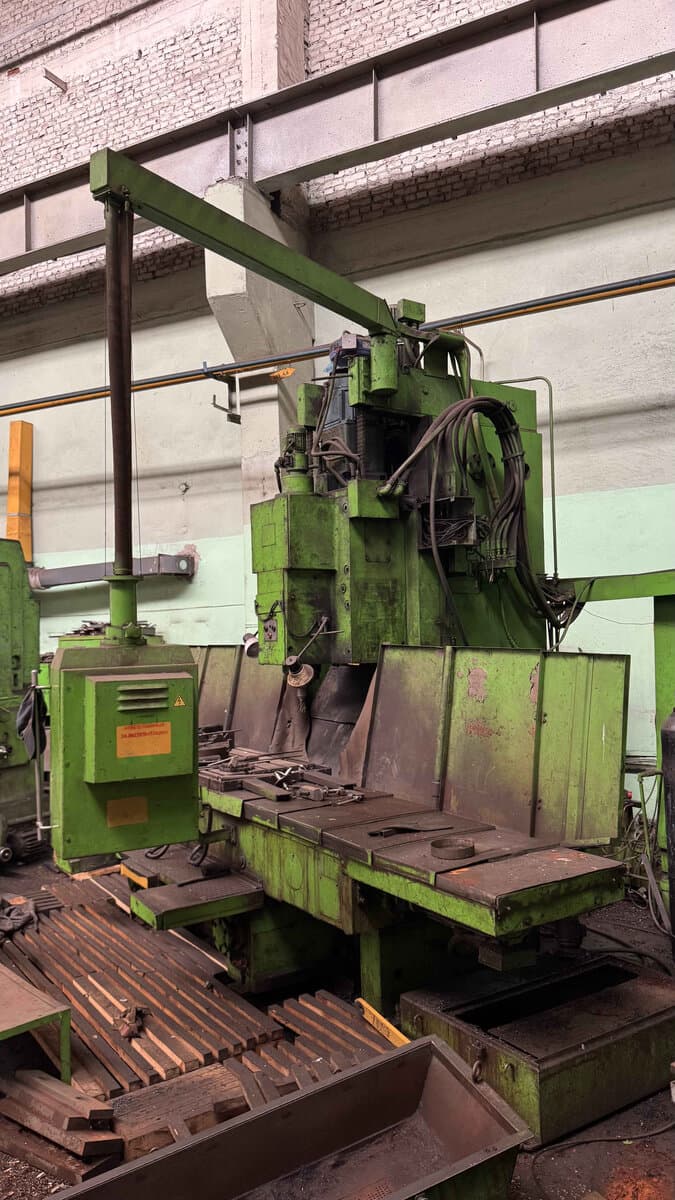

Станок вертикально-фрезерный 65А60Ф1

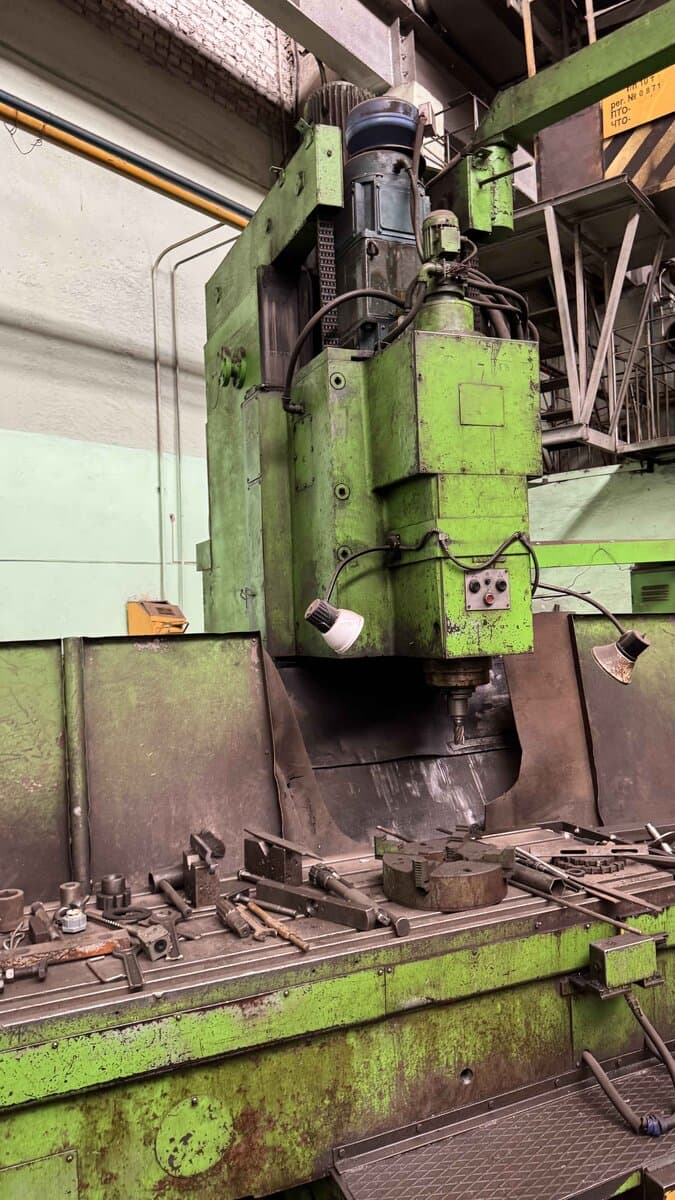

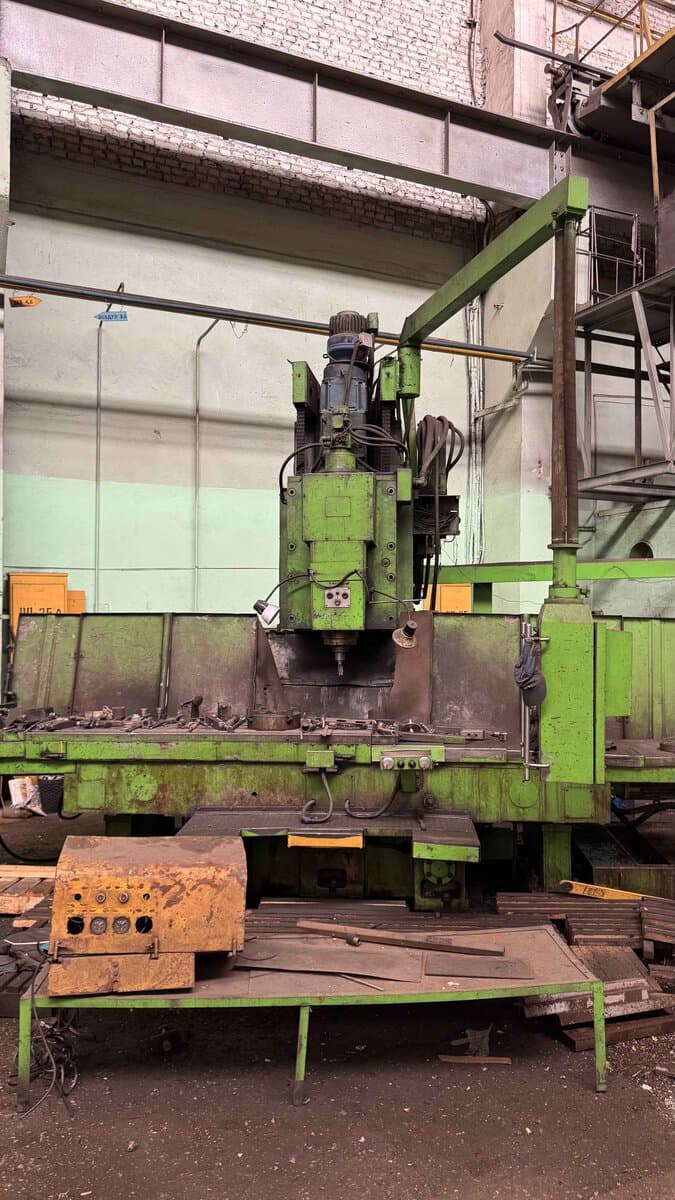

Вертикально-фрезерный станок модели 65А60Ф1 представляет собой высокопроизводительное бесконсольное оборудование с крестовым столом, предназначенное для скоростного фрезерования крупногабаритных деталей из чугуна, стали и цветных металлов в условиях индивидуального и серийного производства. На станке выполняется широкий спектр операций: фрезерование плоскостей, сверление, зенкерование, развертывание и растачивание, в том числе закаленных деталей с применением современного инструмента из эльбора и металлокерамики. Принцип работы основан на закреплении заготовки на столе и вращении шпинделя с установленной фрезой, точная настройка по высоте осуществляется вертикальным перемещением шпиндельной бабки с окончательной доводкой гильзой шпинделя. Конструктивная особенность станка — отсутствие консоли, массивная станина, стойка и стол, применение червячно-реечного привода продольной подачи стола и комбинированных направляющих (фторопласт по закаленному чугуну и роликовые опоры качения), что обеспечивает высокую жесткость системы и позволяет выполнять скоростную обработку с глубиной резания до 12 мм за один проход.

Ключевые технические параметры: стол 2000 x 630 мм с перемещениями — продольным 1600 мм, поперечным 630 мм, вертикальным 775 мм; конус шпинделя ISO 50, частота вращения шпинделя 5–2000 об/мин, мощность главного двигателя 20 кВт. Расстояние от торца шпинделя до стола: 125–900 мм, максимальная масса обрабатываемой детали на столе 3000 кг. Габаритные размеры 6185 x 3825 x 4100 мм, масса оборудования 16130 кг.
