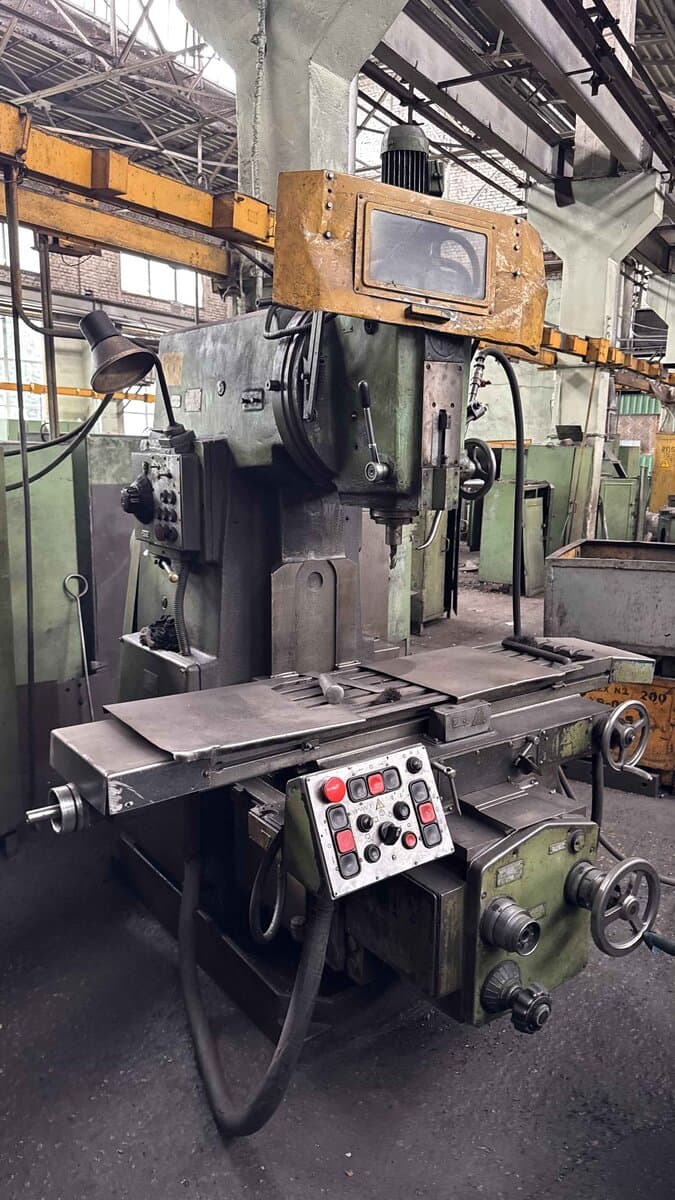

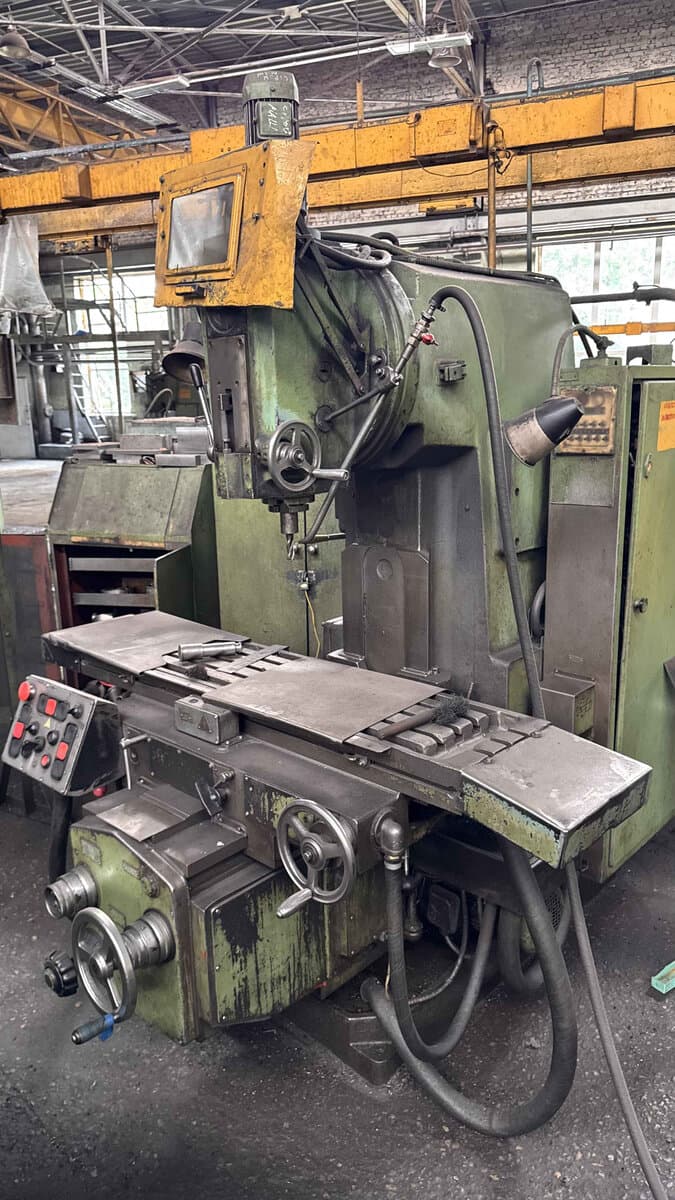

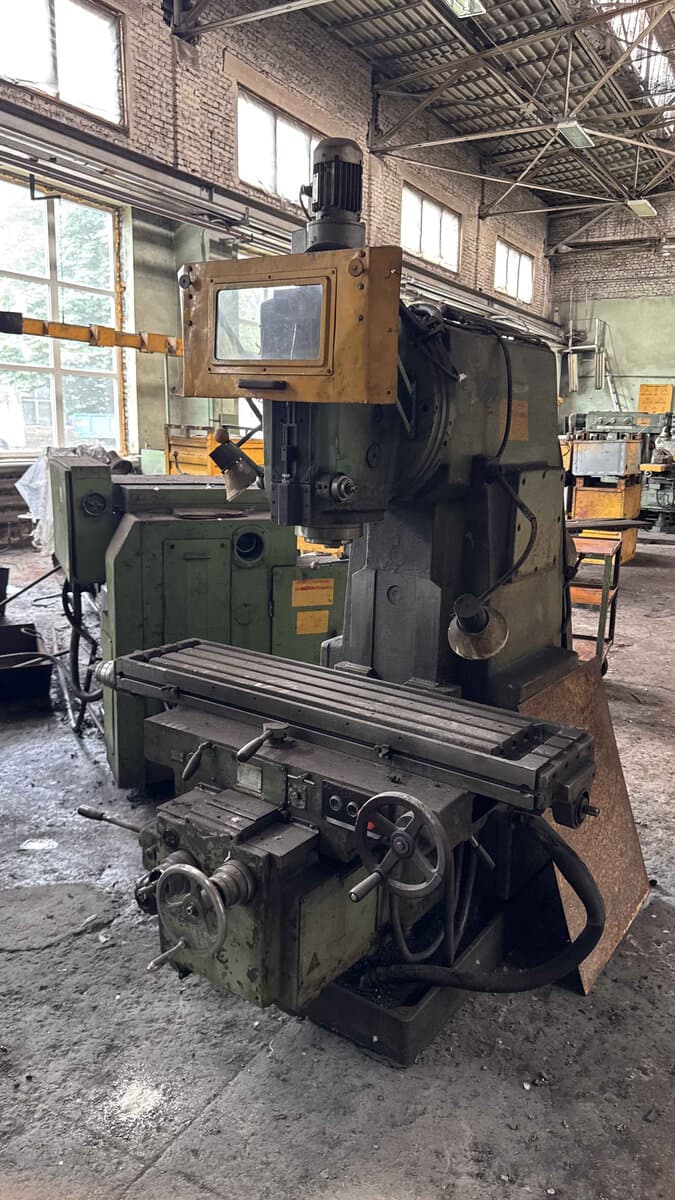

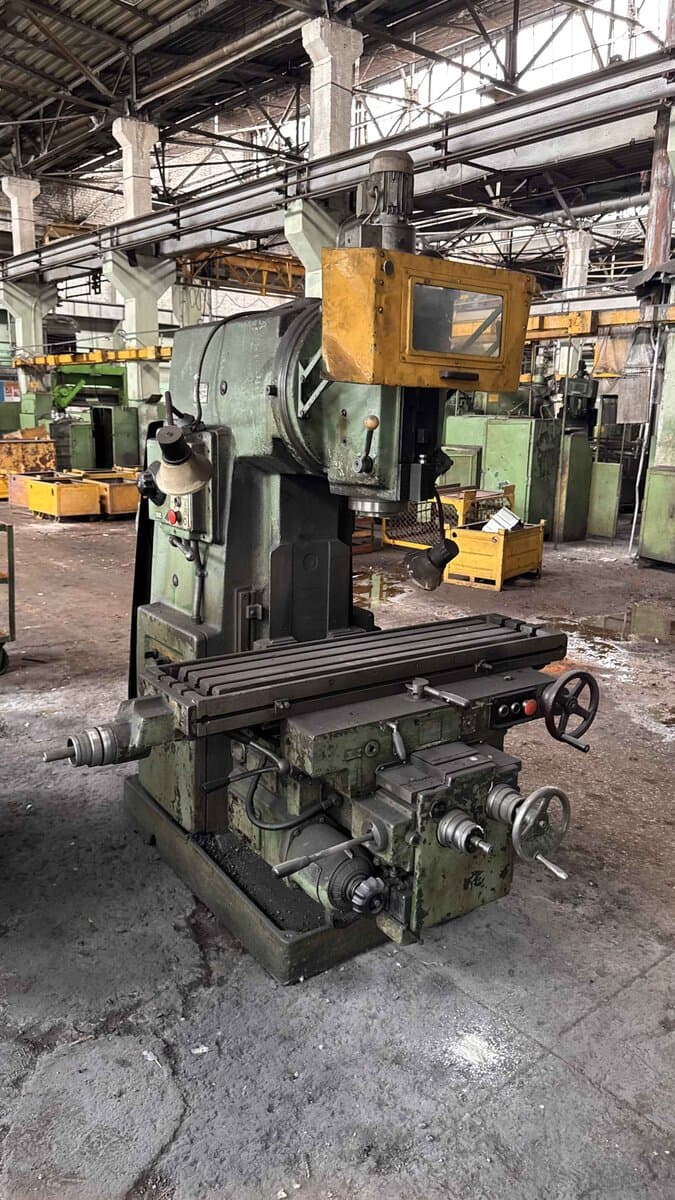

Станок вертикальный консольно-фрезерный 6Т12-1
Станок вертикальный консольно-фрезерный 6Т12-1- характеристики и технические данные
| Артикул | 50214 |
|---|---|
| Модель | 6Т12-1 |
| Тип | Станок вертикальный консольно-фрезерный |
| Наименование | Станок вертикальный консольно-фрезерный 6Т12-1, Станок вертикально-фрезерный 6Т12-1, Станок консольно-фрезерный 6Т12-1, Станок фрезерный 6Т12-1 |
| Размеры стола | 1250 x 320 мм |
| Перемещение стола продольное | 800 мм |
| Перемещение стола поперечное | 320 мм |
| Перемещение стола вертикальное | 420 мм |
| Вылет | 380 мм |
| Максимальное расстояние от торца шпинделя до стола | 450 мм |
| Минимальное расстояние от торца шпинделя до стола | 30 мм |
| Угол поворота шпиндельной головки | ±45° |
| Конус шпинделя | ISO 50 |
| Частота вращения шпинделя | 31,5–1600 об/мин |
| Количество ступеней частот вращения шпинделя | 18 |
| Мощность главного двигателя | 7,5 кВт |
| Подачи стола продольные и поперечные | 12,5–1600 мм/мин |
| Подачи стола вертикальные | 4,1–530 мм/мин |
| Количество ступеней подач | 22 |
| Скорость быстрых перемещений стола продольных и поперечных | 4000 мм/мин |
| Скорость быстрых перемещений стола вертикальных | 1330 мм/мин |
| Габаритные размеры | 2280 x 1965 x 2265 мм |
| Масса | 3250–3400 кг |
Вертикально-фрезерный станок модели 6Т12-1 предназначен для выполнения разнообразных операций фрезерования деталей из черных, цветных металлов и сплавов торцовыми, концевыми и фасонными фрезами. Этот станок осуществляет высокоточную обработку плоскостей, пазов, углов и рамок на деталях средних размеров, позволяя жестко базировать заготовки на рабочей поверхности консольного стола с размерами 1250 x 320 мм.
Поворотная шпиндельная головка с конусом ISO 50 настраивается на угол поворота ±45° для обработки наклонных плоскостей и пазов без переустановки детали. Главный двигатель мощностью 7,5 кВт через коробку скоростей на 18 ступеней обеспечивает частоту вращения шпинделя в диапазоне 31,5–1600 об/мин, а координатное позиционирование стола общей массой машины 3250–3400 кг реализуется по 22 ступеням подач с продольным ходом на 800 мм, поперечным на 320 мм и вертикальным перемещением консоли на 420 мм.
Поворотная шпиндельная головка с конусом ISO 50 настраивается на угол поворота ±45° для обработки наклонных плоскостей и пазов без переустановки детали. Главный двигатель мощностью 7,5 кВт через коробку скоростей на 18 ступеней обеспечивает частоту вращения шпинделя в диапазоне 31,5–1600 об/мин, а координатное позиционирование стола общей массой машины 3250–3400 кг реализуется по 22 ступеням подач с продольным ходом на 800 мм, поперечным на 320 мм и вертикальным перемещением консоли на 420 мм.
