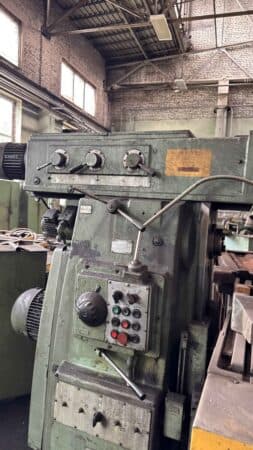

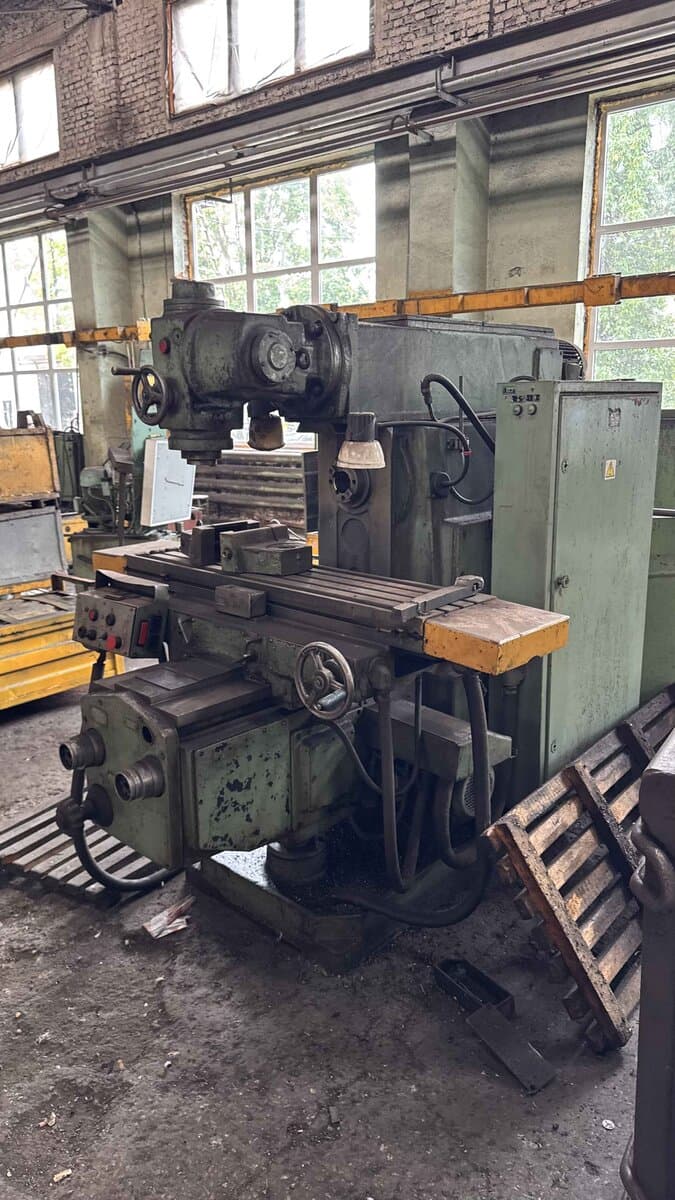

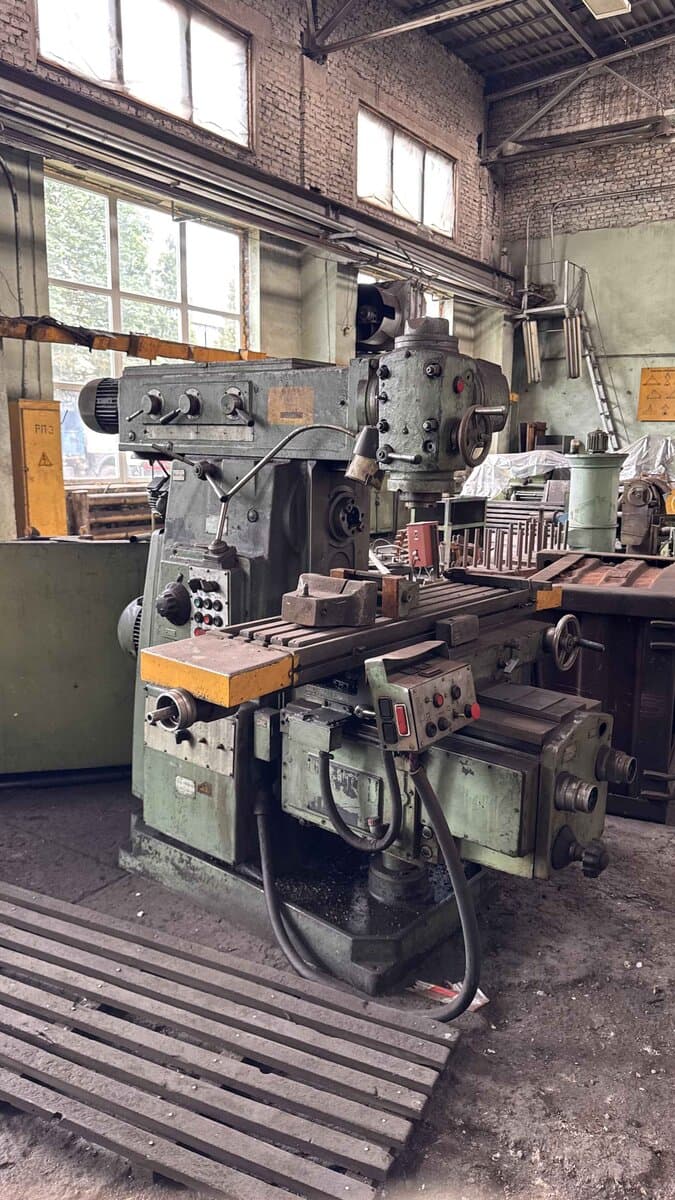

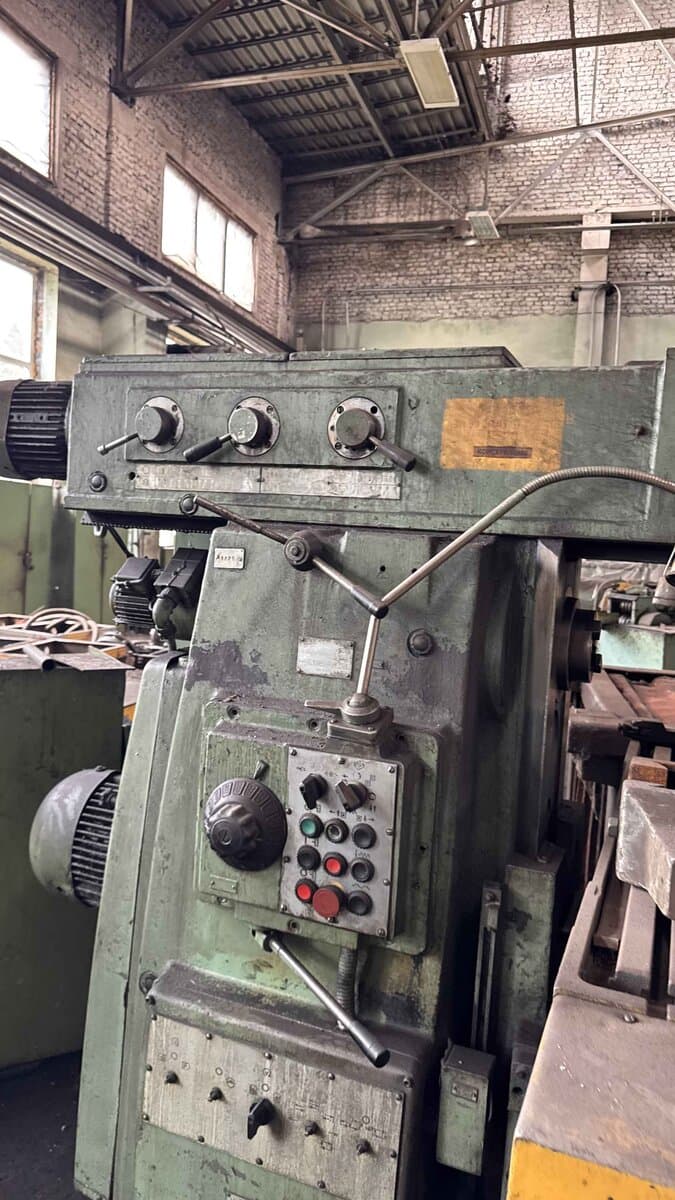

Станок консольно-фрезерный 6Т82Ш-1
Станок консольно-фрезерный 6Т82Ш-1- характеристики и технические данные
| Артикул | 50215 |
|---|---|
| Модель | 6Т82Ш-1 |
| Тип | Станок консольно-фрезерный |
| Наименование | Станок консольно-фрезерный 6Т82Ш-1 |
| Размеры стола | 1250 x 320 мм |
| Перемещение стола продольное | 800 мм |
| Перемещение стола поперечное | 320 мм |
| Перемещение стола вертикальное | 420 мм |
| Максимальное расстояние от оси горизонтального шпинделя до стола | 450 мм |
| Минимальное расстояние от оси горизонтального шпинделя до стола | 30 мм |
| Вылет поворотной головки до стола | 125–545 мм |
| Угол поворота шпиндельной головки к станине | 45° |
| Угол поворота шпиндельной головки от станины | 90° |
| Конус горизонтального шпинделя | ISO 50 |
| Конус шпинделя поворотной головки | ISO 40 |
| Частота вращения горизонтального шпинделя | 31,5–1600 об/мин |
| Частота вращения поворотной и накладной головок | 50–1600 об/мин |
| Подачи стола продольные и поперечные | 12,5–1600 мм/мин |
| Подачи стола вертикальные | 4,1–530 мм/мин |
| Скорость быстрых перемещений стола продольных и поперечных | 4000 мм/мин |
| Скорость быстрых перемещений стола вертикальных | 1330 мм/мин |
| Мощность двигателя главного движения | 7,5 кВт |
| Мощность двигателя шпинделя поворотной головки | 3 кВт |
| Мощность двигателя подач стола | 3 кВт |
| Максимальная масса обрабатываемой детали | 400–550 кг |
| Габаритные размеры | 2280 x 1965 x 1970 мм |
| Масса | 3500–3550 кг |
Консольно-фрезерный станок модели 6Т82Ш-1 относится к классу широкоуниверсального металлорежущего оборудования, предназначенного для выполнения широкого спектра фрезерных операций в условиях единичного и серийного производства. Агрегат применяется для обработки горизонтальных и вертикальных плоскостей, пазов, углов, рамок, зубчатых колес, а также изготовления моделей штампов и пресс-форм из стали, чугуна и цветных металлов. Конструктивной особенностью является наличие хобота с поворотной шпиндельной головкой, которая может устанавливаться под углом до 45° к станине и до 90° от станины, что обеспечивает обработку деталей инструментом под различными углами в двух взаимно перпендикулярных плоскостях. Станок оснащен горизонтальным шпинделем с конусом ISO 50 и шпинделем поворотной головки с конусом ISO 40, что позволяет использовать оба рабочих органа раздельно или одновременно, расширяя технологические возможности оборудования.
Ключевые технические параметры: стол 1250 x 320 мм с перемещениями — продольным 800 мм, поперечным 320 мм, вертикальным 420 мм; диапазон частот вращения горизонтального шпинделя 31,5–1600 об/мин, поворотной головки — 50–1600 об/мин. Подачи стола: продольные и поперечные 12,5–1600 мм/мин, вертикальные 4,1–530 мм/мин; скорости быстрых перемещений: продольного и поперечного 4000 мм/мин, вертикального 1330 мм/мин. Мощность двигателя главного привода 7,5 кВт, двигателя шпинделя поворотной головки — 3 кВт. Расстояние от оси горизонтального шпинделя до стола: 30–450 мм, от торца шпинделя поворотной головки до стола: 125–545 мм. Габаритные размеры 2280 x 1965 x 1970 мм, масса оборудования 3500–3550 кг, максимальная масса обрабатываемой детали до 400–550 кг.
