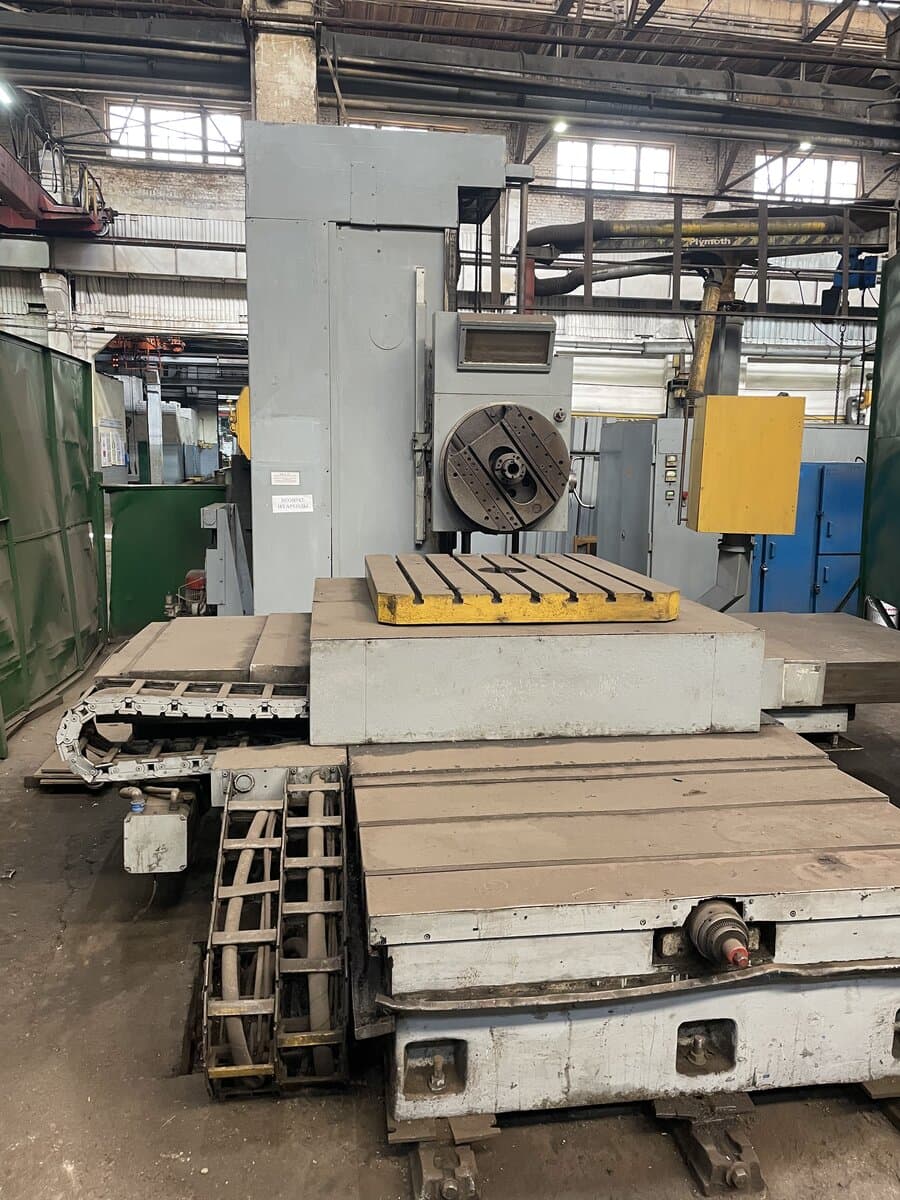

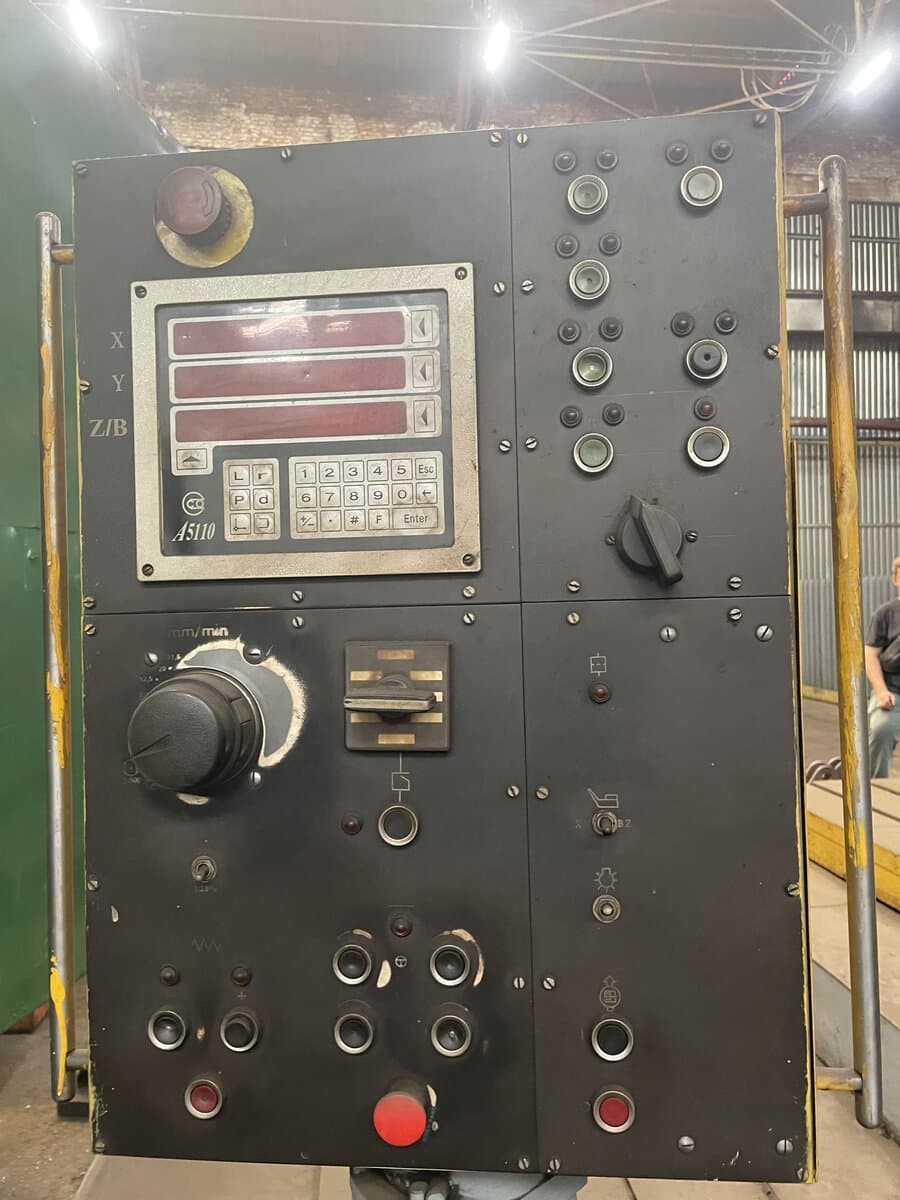

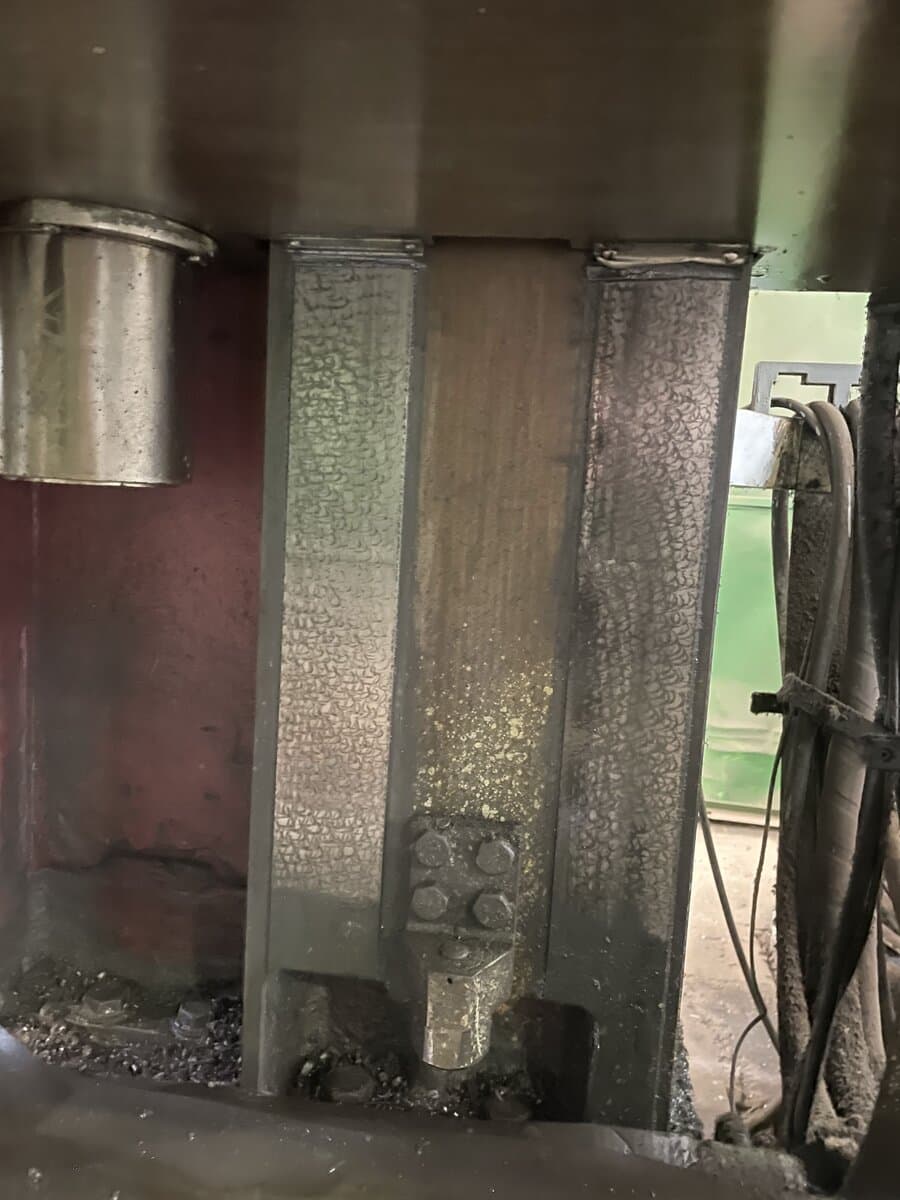

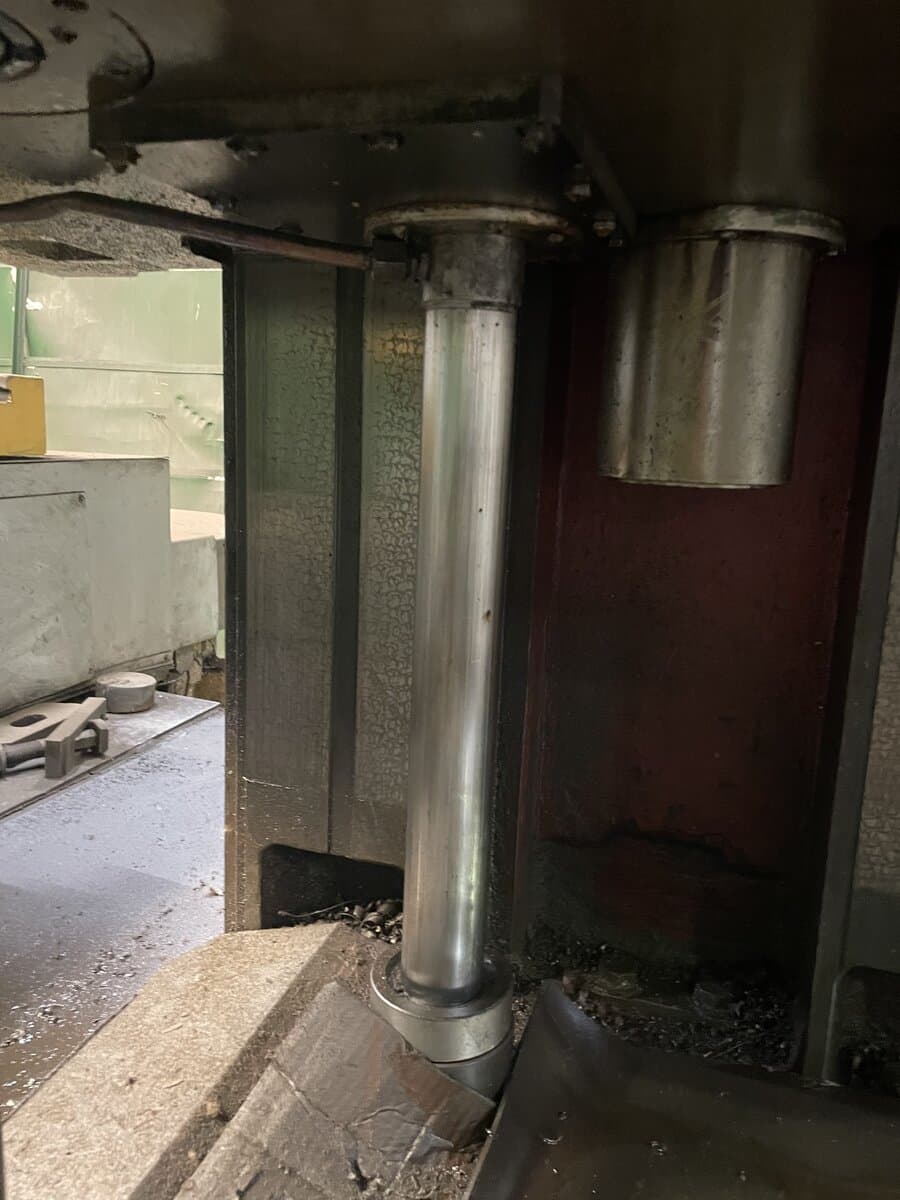

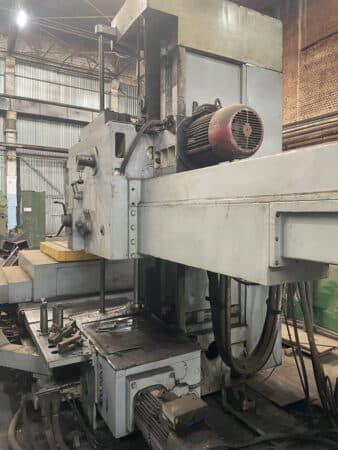

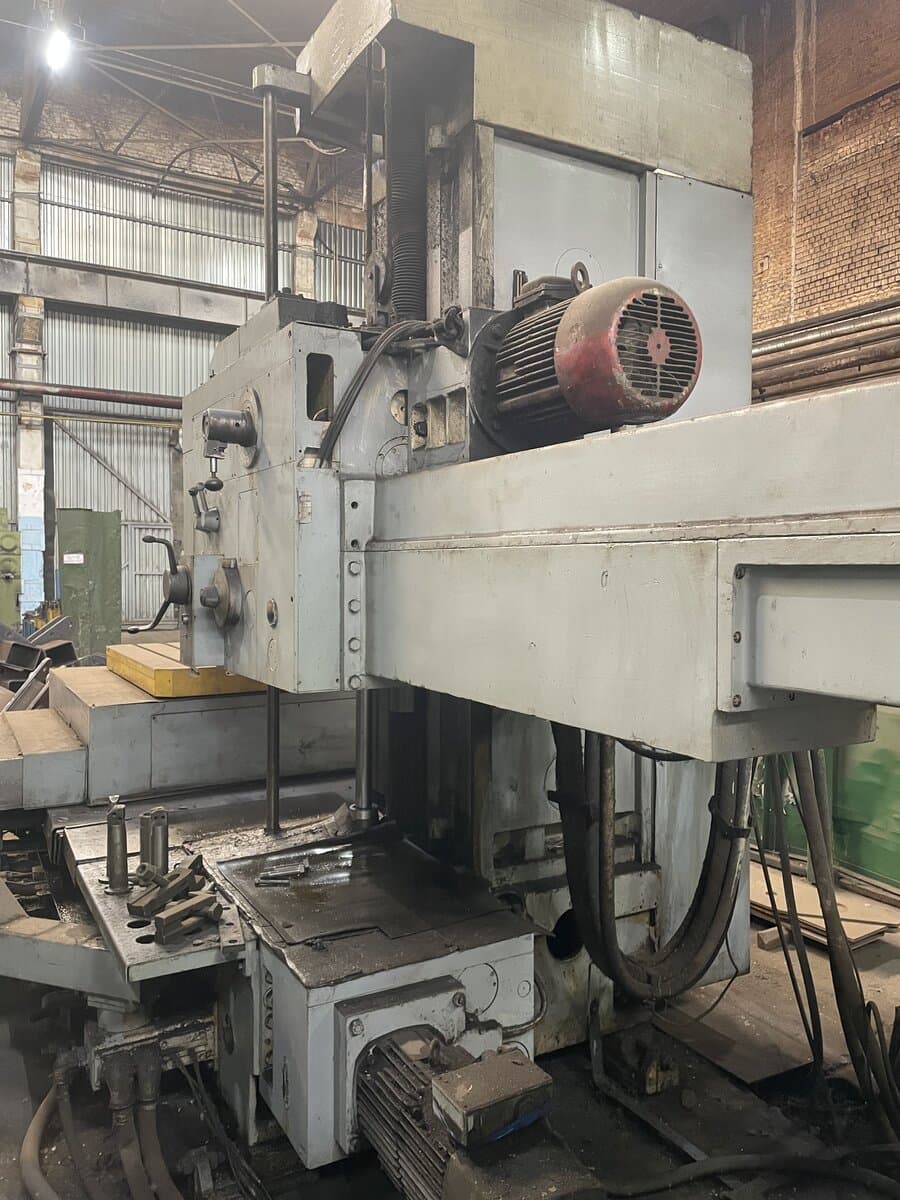

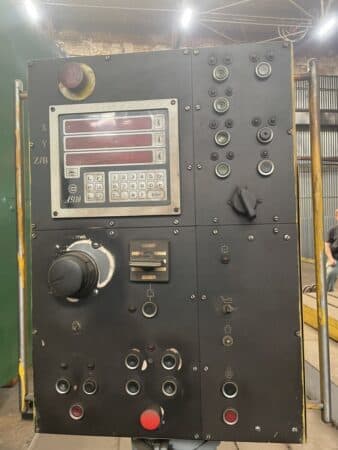

Станок горизонтально-расточной 2А620Ф1

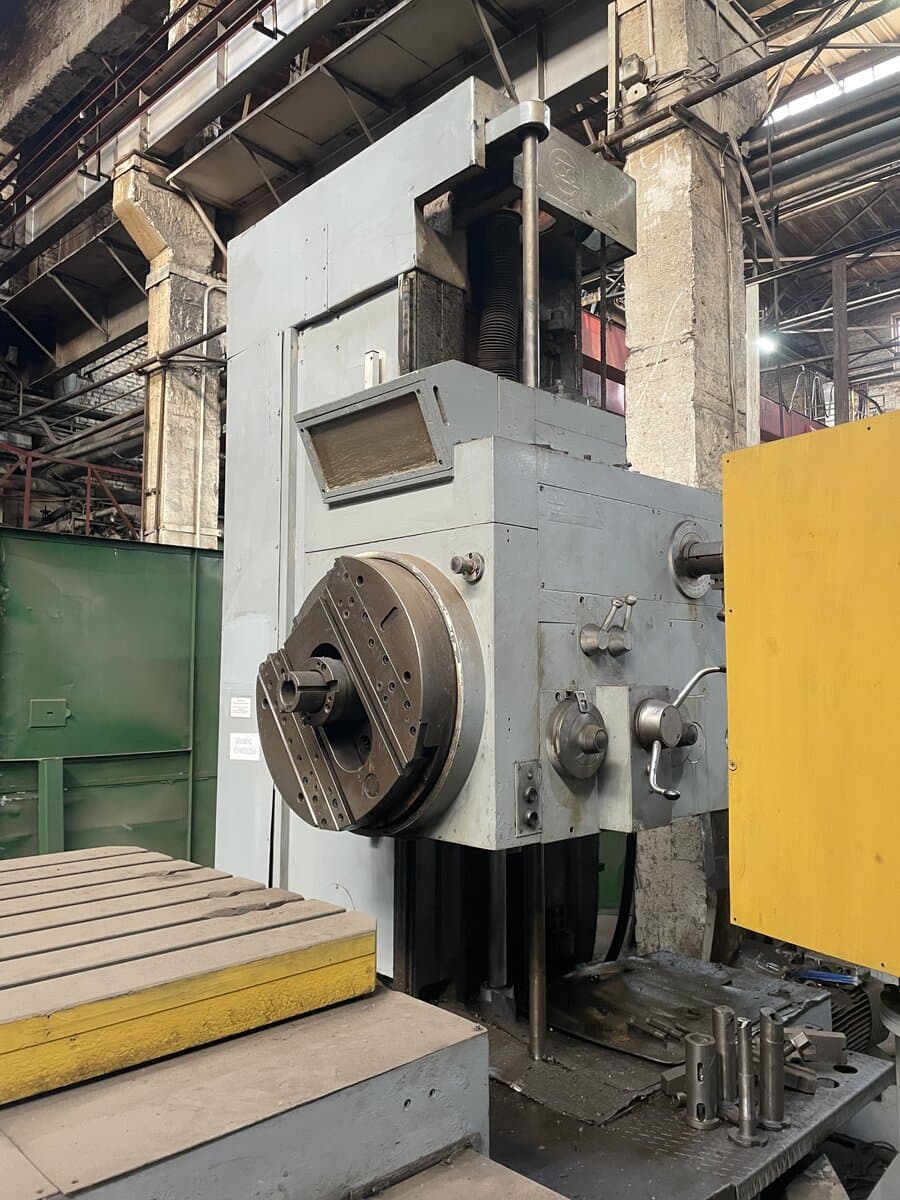

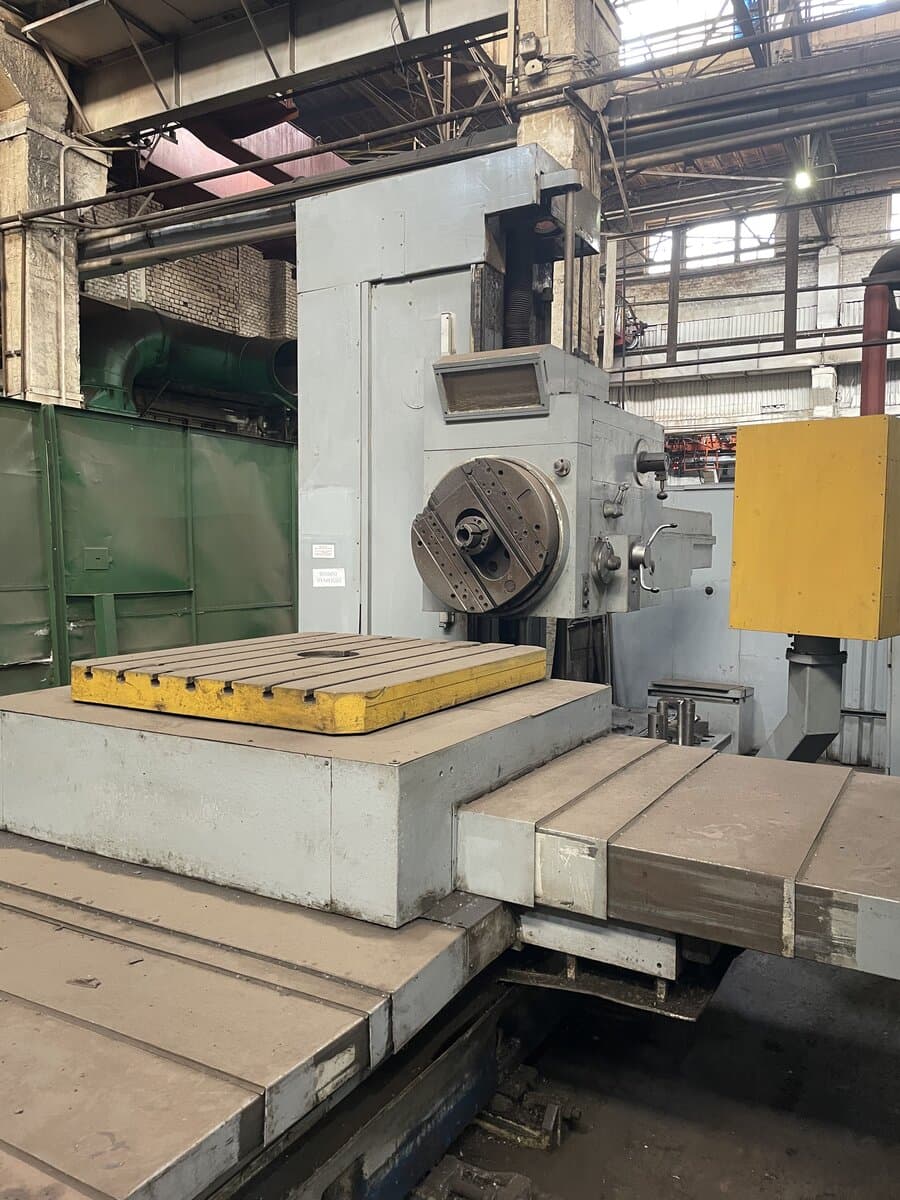

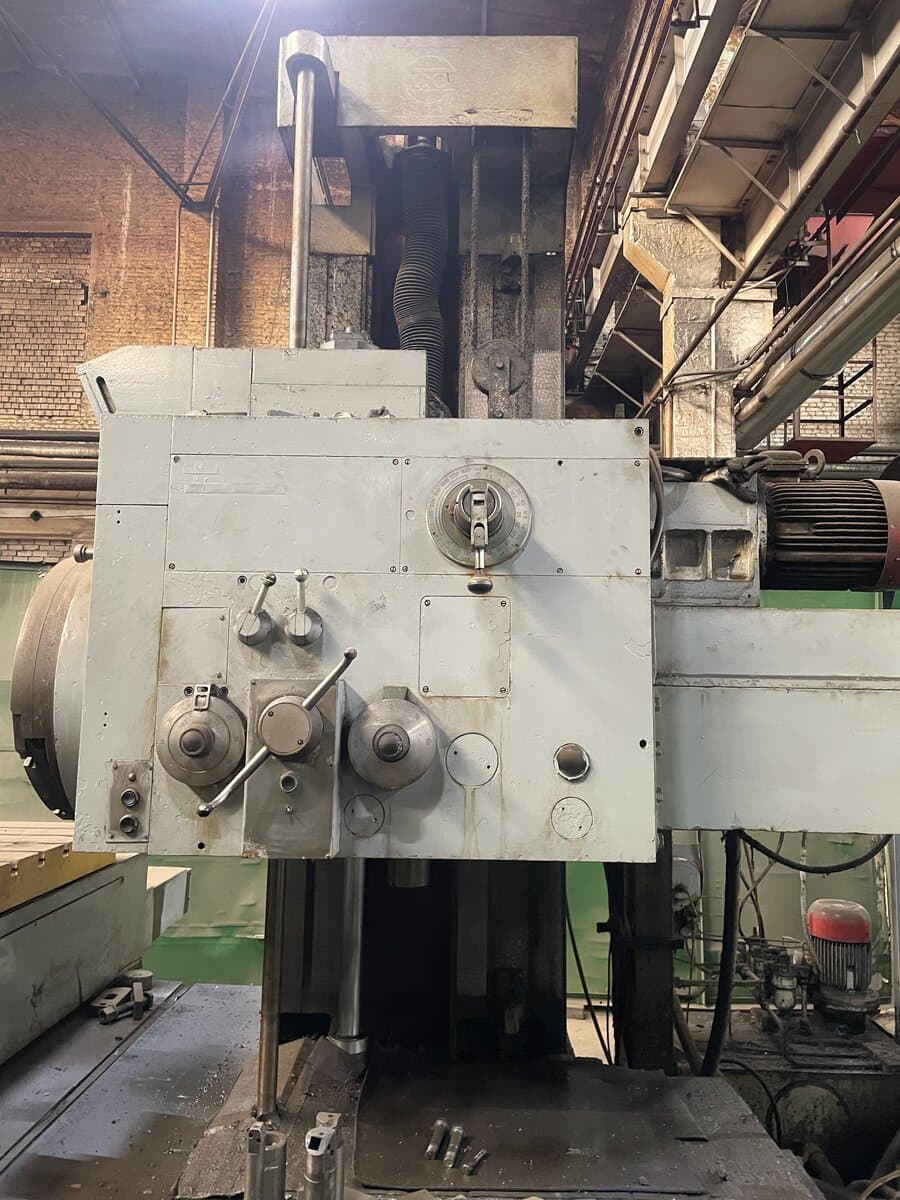

Горизонтально-расточной станок модели 2А620Ф1 с ЧПУ предназначен для комплексной механической обработки крупногабаритных корпусных деталей массой до 4000 кг в условиях серийного и единичного производства . Оборудование выполняет растачивание и развертывание отверстий, сверление, зенкерование, фрезерование плоскостей и пазов, нарезание метрической и дюймовой резьбы, а также обточку поверхностей и подрезку торцев . Конструктивной особенностью станка является наличие жесткого выдвижного шпинделя со встроенной планшайбой и радиальным суппортом, что обеспечивает обработку отверстий и наружных поверхностей при неподвижной заготовке. Принцип действия основан на координатном перемещении рабочих органов: вращение и осевое движение шпинделя сочетаются с вертикальным перемещением шпиндельной бабки и продольно-поперечными перемещениями поворотного стола, что позволяет обрабатывать детали с нескольких сторон без переустановки .

Ключевые технические параметры: диаметр выдвижного шпинделя 90 мм, конус ISO 45; поворотный стол 1250 x 1120 мм с грузоподъемностью 4000 кг . Частота вращения шпинделя 10–1600 об/мин, частота вращения планшайбы 6,3–160 об/мин, мощность главного двигателя 11 кВт . Рабочие перемещения: поперечное стола 1250 мм, продольное 1000 мм, вертикальное бабки 1000 мм, осевое перемещение шпинделя 710 мм, радиальное перемещение суппорта планшайбы 160 мм . Подачи стола и бабки регулируются в диапазоне 1,25–1250 мм/мин, подачи шпинделя — 2–2000 мм/мин . Максимальный диаметр растачивания шпинделем 240 мм, шаг нарезаемой метрической резьбы 1–10 мм, дюймовой — 4–20 ниток на дюйм. Габаритные размеры станка 6070 x 3970 x 3220 мм, масса оборудования составляет 17000–18300 кг .
